| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | QFMH |
| मॉडल संख्या: | बीटी30, बीटी40, बीटी50 |
| न्यूनतम आदेश मात्रा: | 10PCS |
| मूल्य: | USD 1-2/PCS |
| पैकेजिंग विवरण: | प्लास्टिक का डिब्बा |
| प्रसव के समय: | पांच दिन |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 1000PCS/माह |
| आवेदन: | सीएनसी मशीन | सामग्री: | 20CrMnTi; |
|---|---|---|---|
| कठोरता: | 54-57एचआरसी; | पुल स्टड प्रकार: | सीएनसी पुल स्टड |
| सतह का उपचार: | काली ऑक्साइड | धागे का आकार: | एम 12 |
| वजन: | 0.1 किलो | ||
| प्रमुखता देना: | एम12 बीटी30 पुल स्टड,खींचें स्टड bt30,Bt30 रिटेन्शन नॉब |
||

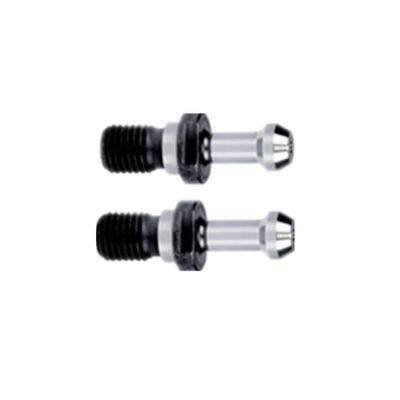

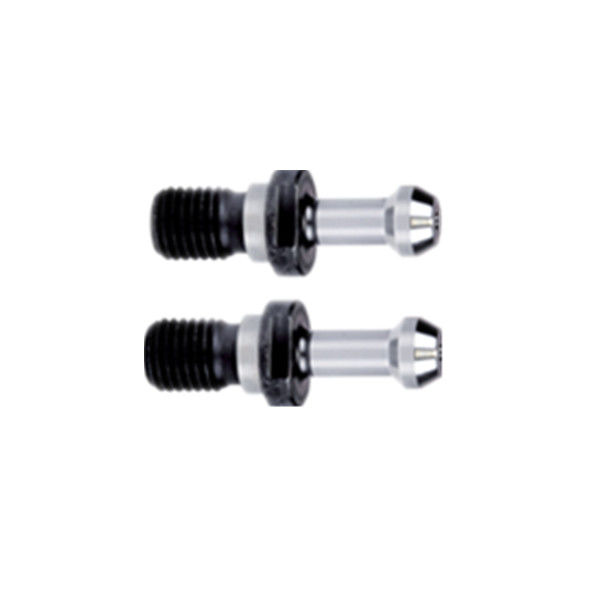

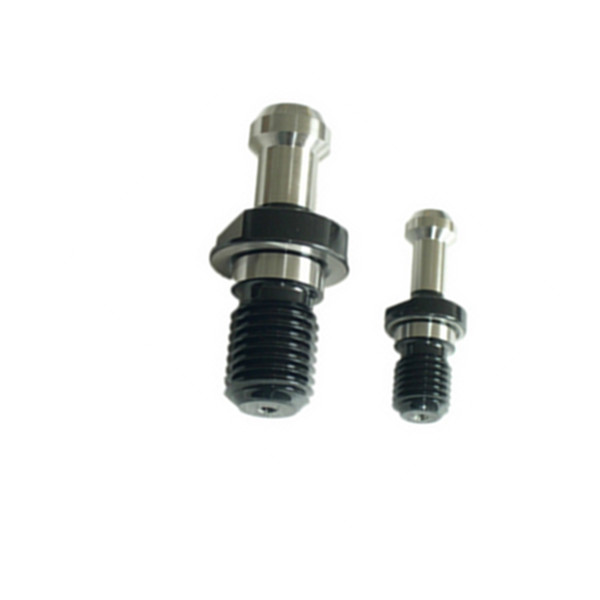

बीटी खींच स्टड 45 डिग्री खींच स्टडः सीएनसी चक-उपकरण धारक कनेक्शन, स्वचालित क्लैंपिंग टूल
उपकरण धारक के सीएनसी खींच स्टड कस है। उपकरण बदलने के दौरान, उपकरण धारक ढीला किया जाना चाहिए।धुरी के अंदर उपकरण के स्वचालित clamping तंत्र सीएनसी मशीन उपकरण की विशेष तंत्र हैप्रसंस्करण केंद्र। चित्र में मशीनिंग केंद्र के धुरी की संरचना दिखाई गई है। कटर को धुरी पर स्वचालित रूप से लोड और अनलोड किया जा सकता है और स्वचालित रूप से क्लैंप किया जा सकता है।कार्य सिद्धांत इस प्रकार है: जब कटर 2 को धुरी के छेद में लोड किया जाता है, तो हैंडल के पीछे की खींच पिन 3 धुरी खींचने वाले रॉड के सामने भेज दी जाती है। डिस्क स्प्रिंग की कार्रवाई के तहत,काटनेवाला लोचदार पंजा द्वारा कस जाता है.
BT पिक स्टड 45 डिग्री पिक स्टडः सीएनसी पिक स्टड का एक छोर मशीन टूल्स के चक से जुड़ा हुआ है, दूसरा छोर टूल्स होल्डर से जुड़ा हुआ है,d भाग मशीन उपकरण चक की डिग्री के अनुसार में क्लिप है, और जी भाग में धागे और चाकू हैंडल कसने है। सीएनसी खींच स्टड, खींच स्टड जोड़ और सीएनसी खींच स्टड द्वारा प्रेषित अक्षीय बल के माध्यम से, उपकरण धारक कस जाता है।उपकरण बदलते समय, उपकरण धारक ढीला करने के लिए आवश्यक है जब सीएनसी खींच स्टड आम मशीन उपकरण या संख्यात्मक नियंत्रण मशीन उपकरण के धुरी पर स्थापित किया जाता है,रॉड बॉडी का आर्क जॉइंट पुल रॉड संरचना के सामने के छोर से जुड़ा हुआ हैसीएनसी पुल स्टड का पेंच जोड़ उपकरण धारक के आंतरिक पेंच छेद से जुड़ा होता है जो धुरी के छेद में फैला होता है।इस प्रकार सामान्य मशीन उपकरण और संख्यात्मक नियंत्रण मशीन उपकरण पर उपकरण धारक के उपयोग को महसूस. उपकरण धारक का उपयोग न केवल मशीनिंग केंद्रों में किया जा सकता है, बल्कि आम मशीन टूल्स और सीएनसी मशीन टूल्स में भी किया जा सकता है, जो उपकरण धारक की सार्वभौमिकता में सुधार करता है और उत्पादन लागत को कम करता है.

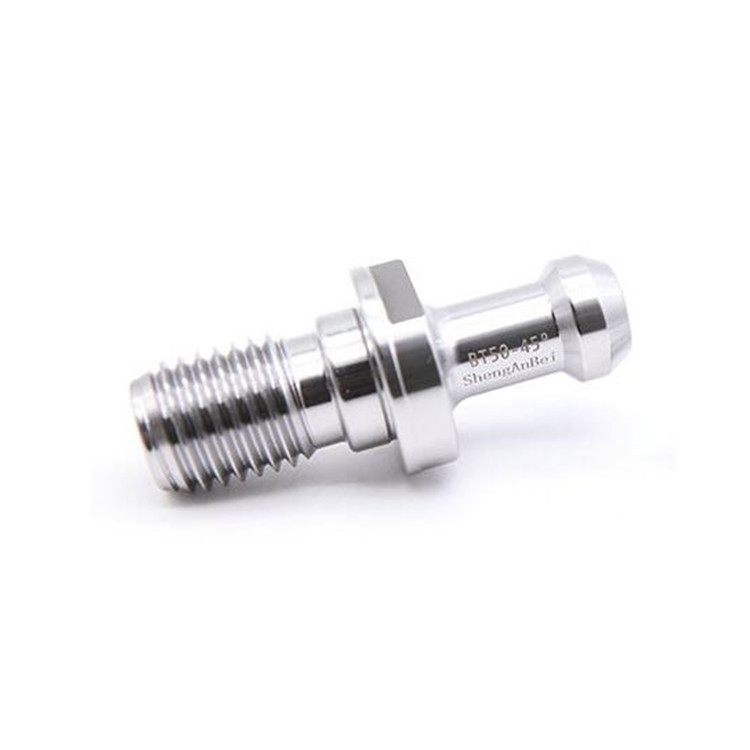

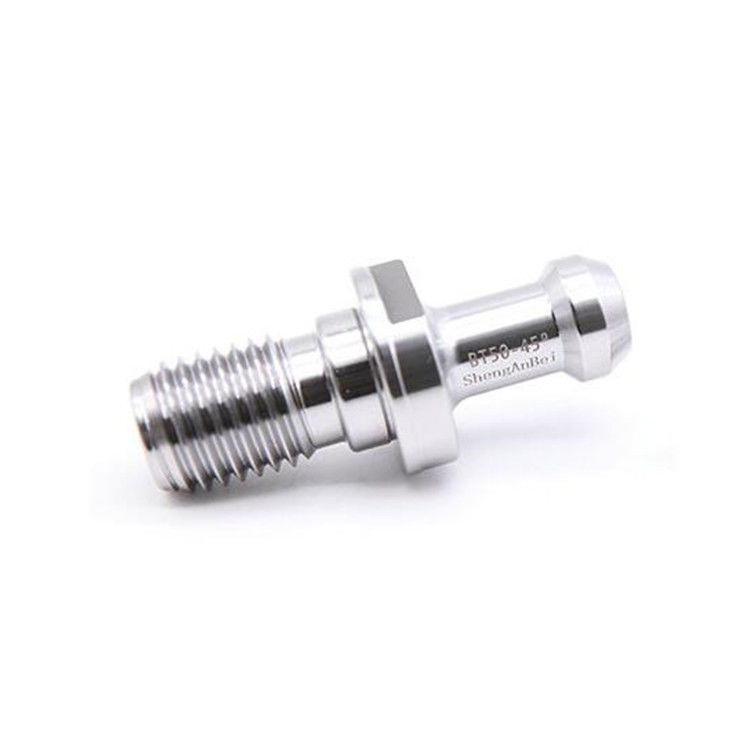

बीटी टूल होल्डर के लिए रिटेन्शन नॉब 45° पुल स्टड,बीटी पुल स्टड एजिंग उपचार 20-40 h सुपर-लंबी गर्मी उम्र बढ़ने पीसने के दौरान अवशिष्ट आंतरिक तनाव को समाप्त करता है।गहरी शीतलन उपचार और थर्मल उम्र बढ़ने उपचार अवशिष्ट तनाव को कम कर सकते हैं और स्थायित्व और सटीकता स्थिरता में सुधार कर सकते हैंसतह की पहनने की क्षमता में सुधार करने के लिए सतह कोटिंग तकनीक को अपनाएं, बेहतर विरोधी जंग और विरोधी संक्षारण प्रभाव, अधिक स्थिर सटीकता, चिकनी सतह और अधिक सुंदर उपस्थिति।
BT पट्टा स्टड उत्पाद का परिचय:
सीएनसी उपकरण धारक खींच स्टड सामग्रीः 20CrMnTi;
Bt30 पुल स्टड कार्बोराइजिंग गहराईः > 0.8;
BT खींच स्टड सिर की कठोरताः 54-57HRC;
सीएनसी पुल स्टड धागे और अन्य भागों की कठोरता कम हैः 35+5HRC, (( 59169498, 59169482, 59169465, 59169446, 58386579, 57678307, 57086549,सुरक्षात्मक हैंडल धागे की कोर कठोरता प्रभाव का सामना कर सकती है);
स्थिरता की सटीकता. खींच स्टड BT40 क्रायोजेनिक उपचार
1- 185 डिग्री सेल्सियस पर अल्ट्रा-लॉन्ग क्रायोजेनिक उपचार लगभग सभी अवशिष्ट ऑस्टेनिट को मार्टेनसाइट में बदल देता है।
2नैनो कार्बाइड कणों की वर्षा से कठोरता और कठोरता बढ़ जाती है।
3अवशिष्ट तनाव को कम करना;
4पहनने के प्रतिरोध में काफी सुधार होता है।

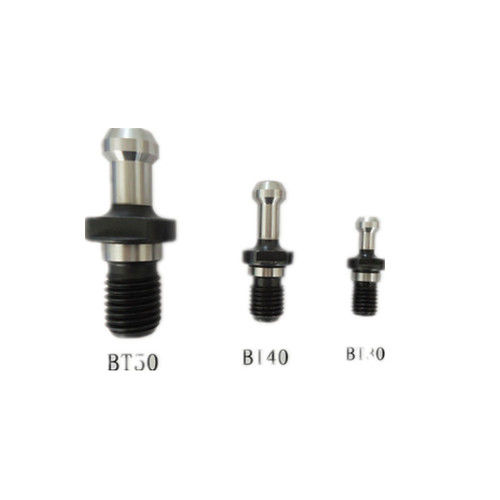

| मॉडल | D | डी1 | डी2 | एम | L | L1 | L2 | H | H1 |
| बीटी30 | 12.50 | 7 | 11 | एम12 | 43 | 23 | 18 | 5 | 2.5 |
| बीटी40 | 17.00 | 10 | 15 | एम16 | 60 | 35 | 28 | 6 | 3 |
| बीटी50 | 25.00 | 17 | 23 | M24 | 85 | 45 | 35 | 10 | 5 |
