| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | QFMH |
| मॉडल संख्या: | ईआर8,ईआर11,ईआर16,ईआर20,ईआर25,ईआर32,ईआर40,ईआर50 |
| न्यूनतम आदेश मात्रा: | 10PCS |
| मूल्य: | USD 1/PCS |
| पैकेजिंग विवरण: | प्लास्टिक का डिब्बा |
| प्रसव के समय: | पांच दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 10000 पीसी / माह |
| शुद्धता: | 0.008 मिमी | आवेदन: | सीएनसी मशीन, मिलिंग मशीन, ड्रिलिंग मशीन |
|---|---|---|---|
| क्लैम्पिंग रेंज: | 1-40 मिमी | विशेषताएँ: | उच्च परिशुद्धता, उच्च गुणवत्ता, लंबी सेवा जीवन |
| कठोरता: | एचआरसी50-55 | उष्मा उपचार: | उच्च आवृत्ति शमन |
| सामग्री: | 65 मिलियन | पैकेज: | प्लास्टिक बॉक्स/कार्टन/फूस |
| उत्पाद का नाम: | परिशुद्धता ईआर कोलेट | आकार: | ईआर11, ईआर16, ईआर20, ईआर25, ईआर32, ईआर40 |
| प्रमुखता देना: | DIN6499B मानक ईआर कोलेट,65Mn मटेरियल मशीनिंग कोलेट,ER25 कोलेट |
||

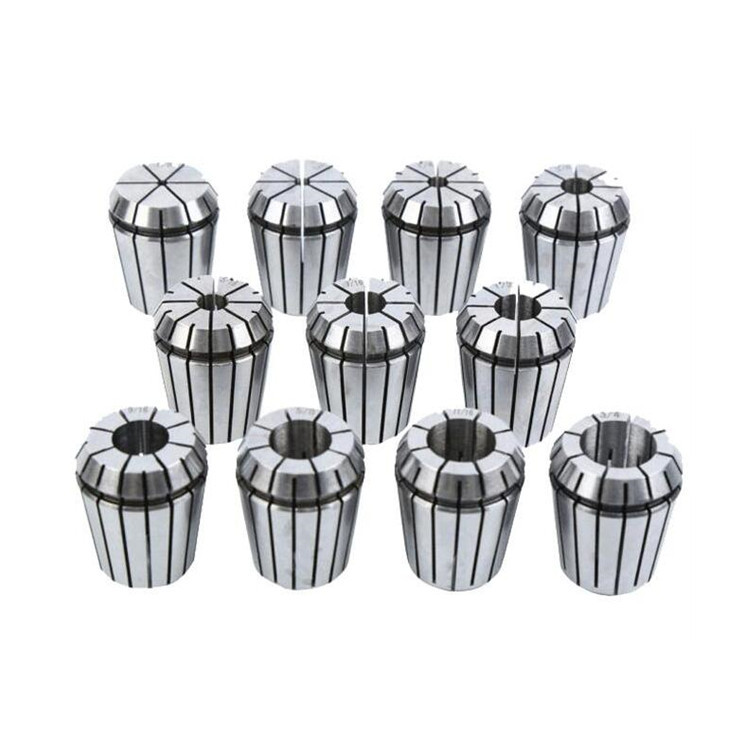

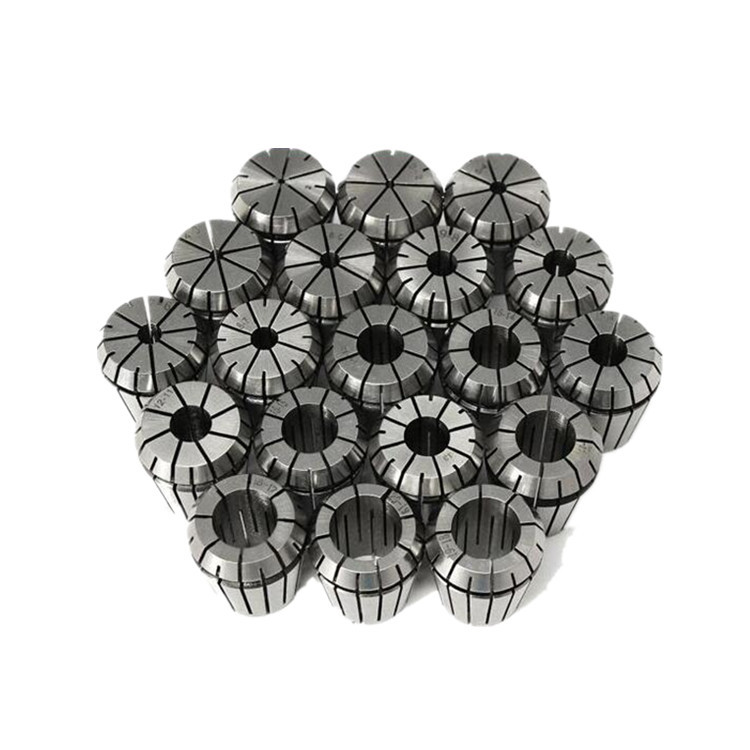

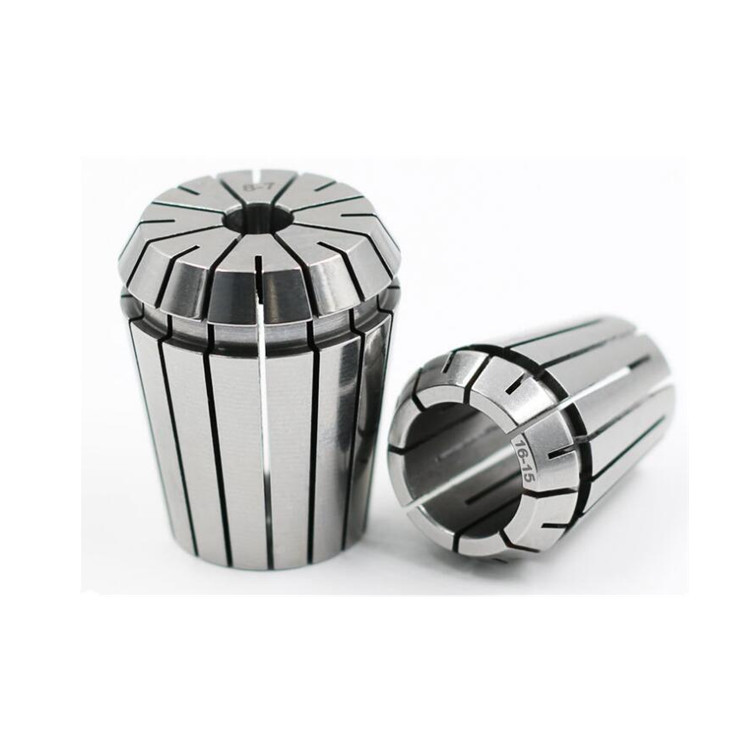

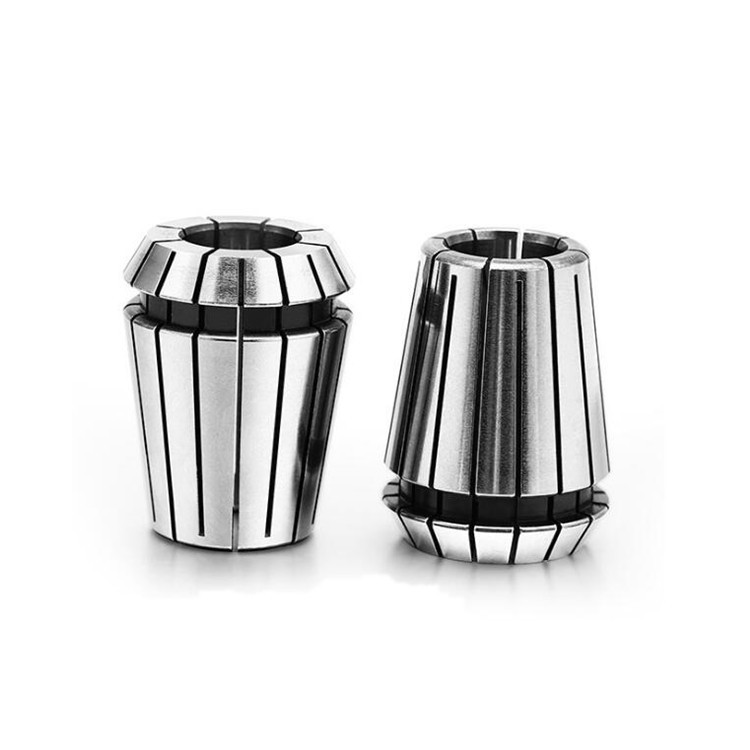

65Mn सामग्री और DIN6499B मानक के साथ ईआर कोलेट चक
उच्च परिशुद्धता क्लैंपिंग 1-20 मिमी सीएनसी ईआर 32 स्प्रिंग ईआर कोलेट, यह एक प्रकार का बेलनाकार जुड़नार है जिसका उपयोग ड्रिलिंग और मिलिंग टूल्स या मिलिंग टूल्स को कैद करने के लिए किया जाता है, जिसे ईआर कोलेट के रूप में भी जाना जाता है।यह भी तय करने के लिए इस्तेमाल किया जा सकता है और प्रसंस्करण के लिए भागों के एक प्रकार के स्थिर ताला उपकरण को मजबूत. एर स्प्रिंग चक में बड़ी क्लैंपिंग बल, व्यापक क्लैंपिंग रेंज और अच्छी परिशुद्धता है। इसका व्यापक रूप से बोरिंग, मिलिंग, ड्रिलिंग, टैपिंग, ग्राइंडिंग और नक्काशी में उपयोग किया जाता है। एर चक, एक प्रकार का स्प्रिंग चक,आम तौर पर सीएनसी उपकरण धारक के लिए प्रयोग किया जाता है
ईआर कोलेट चक सेट /ईआर20 ईआर32 ईआर25 ईआर40 ईआर16 ईआर कोलेट ड्रिलिंग फ्रीजिंग टैपिंग पीसने के लिए
1.ER कोलेट्स को विभिन्न प्रकार के प्रसंस्करण के लिए लागू किया जाता है, जिसमें ड्रिलिंग, मिलिंग, टैपिंग और मिलिंग शामिल हैं।
2सामग्रीः 65Mn. कॉलर. मानकः DIN6499B
3कठोरताः एचआरसी 44-48.
4. पूर्ण आकारः ER8,ER11,ER16,ER20,ER25,ER32,ER40,ER50.
| मॉडल | d | D | डी1 | डी2 | L | ढकने योग्य क्षमता |
||
| ER8 | 1.0-5.0 | 8 | 8.45 | 6.5 | 13.5 | 0.50 | ||
| ER11 | 1.0-7.0 | 11 | 11.5 | 9.5 | 18 | 0.50 | ||
| ER16 | 1.0-2.5 | 16 | 17 | 13.8 | 27.5 | 0.50 | ||
| ER16 | 2.5-10.0 | 16 | 17 | 13.8 | 27.5 | 1.00 | ||
| ER20 | 1.0-2.5 | 20 | 21 | 17.4 | 31.5 | 0.50 | ||
| ER20 | 2.5-13.0 | 20 | 21 | 17.4 | 31.5 | 1.00 | ||
| ER25 | 1.0-2.5 | 25 | 26 | 22 | 34 | 0.50 | ||
| ER25 | 2.5-16.0 | 25 | 26 | 22 | 34 | 1.00 | ||
| ER32 | 2.0-2.5 | 32 | 33 | 29.2 | 40 | 0.50 | ||
| ER32 | 2.5-20.0 | 32 | 33 | 29.2 | 40 | 1.00 | ||
| ER40 | 3.0-26.0 | 40 | 41 | 36.2 | 46 | 1.00 | ||
| मॉडल | d | D | डी1 | डी2 | L | L1 | L2 | L3 |
| ER11 | 1/32-17/64 | 11 | 11.5 | 9.5 | 18 | 3.80 | 2.5 | 2 |
| ER16 | 1/32-3/8 | 16 | 17 | 13.8 | 27.5 | 6.26 | 4 | 2.7 |
| ER20 | 1/32-33/64 | 20 | 21 | 17.4 | 31.5 | 6.36 | 4.8 | 2.8 |
| ER25 | 5/64-5/8 | 25 | 26 | 22 | 34 | 6.66 | 5 | 3.1 |
| ER32 | 1/16-25/32 | 32 | 33 | 29.2 | 40 | 7.16 | 5.5 | 3.6 |
| ER40 | 1/8-1 इंच | 40 | 41 | 36.2 | 46 | 7.66 | 7 | 4.1 |
स्प्रिंग ईआर कोलेट एक प्रकार का कोलेट है जिसका उपयोग मशीन के धुरी में औजारों को रखने के लिए किया जाता है। इसका उपयोग आम तौर पर मिलिंग, ड्रिलिंग और टर्निंग ऑपरेशन में किया जाता है।कोलेट में एक सिलेंडर आकार का शरीर होता है जिसमें स्लिट की एक श्रृंखला होती है जो इसे विस्तार और संकुचन की अनुमति देती हैइस कॉलर के अंदर स्प्रिंग्स का एक सेट होता है जो उपकरण को सुरक्षित रूप से पकड़ने के लिए आवश्यक पकड़ बल प्रदान करते हैं।
स्प्रिंग ईआर कोलेट को ईआर कोलेट चक के साथ उपयोग करने के लिए डिज़ाइन किया गया है, जो आमतौर पर सीएनसी मशीनों में पाए जाते हैं। कोलेट चक में एक मिलान कॉपर होता है जो कोलेट को डालने और कसने की अनुमति देता है.जब कोई औजार कोलेट में डाला जाता है, तो इसे स्प्रिंग्स द्वारा जगह पर रखा जाता है, जो औजार पर रेडियल बल लगाता है।
स्प्रिंग ईआर कोलेट का उपयोग करने के फायदे में से एक इसकी बहुमुखी प्रतिभा है। यह उपकरण आकारों की एक विस्तृत श्रृंखला को समायोजित कर सकता है, जब तक कि वे कोलेट की निर्दिष्ट सीमा के भीतर हों।यह विभिन्न प्रकार के उपकरण आकारों का उपयोग करने वाली दुकानों के लिए इसे एक लागत प्रभावी समाधान बनाता है.
स्प्रिंग ईआर कोलेट का एक और लाभ इसकी उच्च पकड़ बल है। कोलेट के अंदर स्प्रिंग्स एक मजबूत क्लैंपिंग बल प्रदान करते हैं,यह सुनिश्चित करना कि मशीनिंग के दौरान उपकरण सुरक्षित रूप से अपने स्थान पर रहेयह उपकरण की फिसलन को कम करने और मशीनिंग सटीकता में सुधार करने में मदद करता है।
अंत में, एक स्प्रिंग ईआर कोलेट सीएनसी मशीनों के लिए एक बहुमुखी और विश्वसनीय उपकरण पकड़ समाधान है। यह एक मजबूत पकड़ बल प्रदान करता है और उपकरण के आकार की एक विस्तृत श्रृंखला को समायोजित कर सकता है,इसे मशीनिंग उद्योग में एक लोकप्रिय विकल्प बना.
