| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | QFMH |
| मॉडल संख्या: | बीटी30, बीटी40, बीटी50 |
| न्यूनतम आदेश मात्रा: | 10PCS |
| मूल्य: | USD 9/PCS |
| पैकेजिंग विवरण: | प्लास्टिक का डिब्बा |
| प्रसव के समय: | पांच दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 1000PCS/माह |
| आवेदन: | सीएनसी मशीन | रंग: | काला |
|---|---|---|---|
| इंस्टॉलेशन तरीका: | पेंच | लम्बाई: | 100 मिमी |
| सामग्री: | 20CrMnTi | पैकेजिंग: | बक्सा |
| उत्पाद का नाम: | बीटी उपकरण धारक | सहनशीलता: | 0.005 मिमी |
| वजन: | 1.2 किग्रा | मॉडल: | BT30 BT40 BT50 ER कोलेट चक |
| काटने की प्रक्रिया: | मिलिंग कटर | मूल स्थान: | चीन |

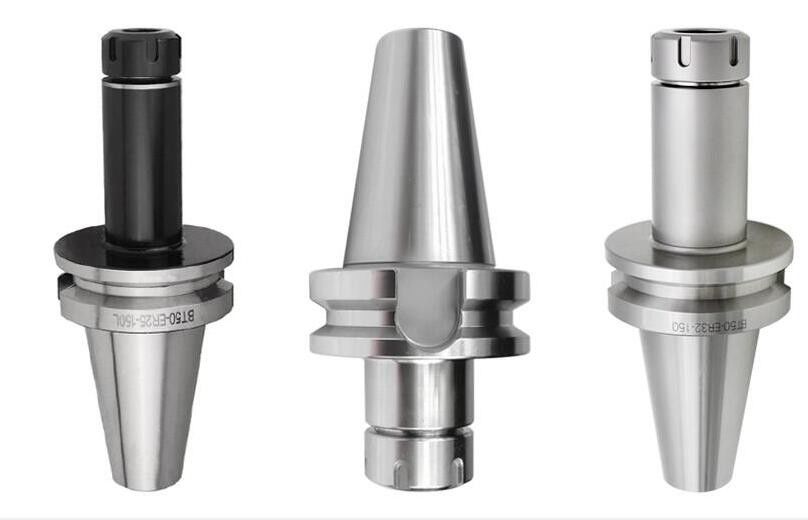

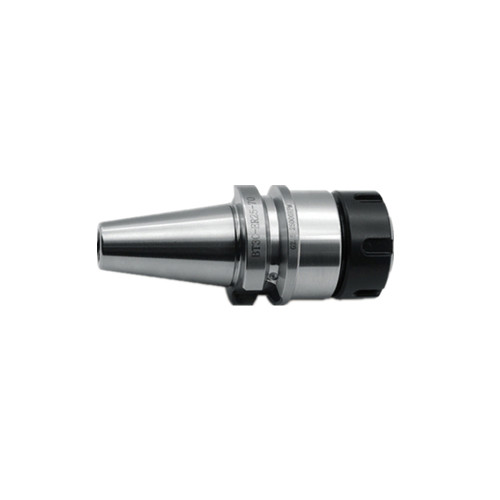

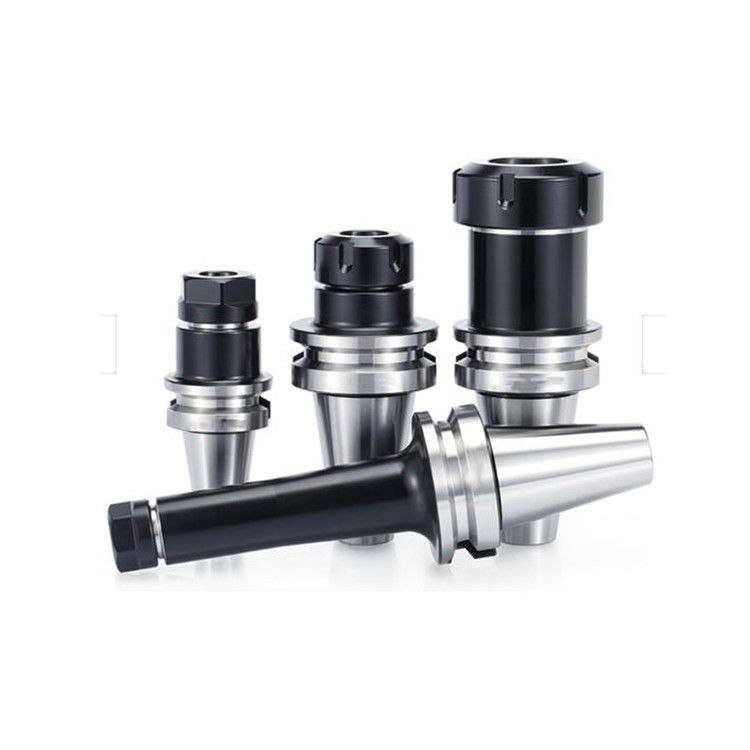

BT ER उपकरण धारक सामग्री 20CrMnTi, पहनने के प्रतिरोधी और टिकाऊ। उपकरण धारक कठोरता 58-60 डिग्री, कम शोर, कम हवा प्रतिरोध, उच्च दोहराव clamping सटीकता। ER20 सिलेंडर क्लैंप के साथगति 20000 घुमावों तक पहुँचती है.बीटी कोलेट चक,सीएनसी मशीनों के लिए टूल होल्डर्स.बीटी ईआर कोलेट चक टूल होल्डर उच्च गुणवत्ता वाली सामग्री से बना है। इसमें गर्मी उपचार के बाद अच्छी लोच और पहनने के प्रतिरोध है।इसमें उच्च परिशुद्धता और स्थिर प्रदर्शन है. मुख्य रूप से ड्रिलिंग, मिलिंग, रीमिंग, टैपिंग और पीस उपकरण धारक उपयोग में प्रयोग किया जाता है।
BT40 ER25 Length70 Collet Tool Holder BT Tool Holder,ER Collet Chuck Precision Parts एक प्रकार का संख्यात्मक नियंत्रण उपकरण धारक है, bt30, bt40, bt50 और कई मॉडल हैं,जो व्यापक रूप से उपयोग किए जाते हैं. बोरिंग, मिलिंग, ड्रिलिंग, टैपिंग, पीसने और नक्काशी के लिए प्रयोग किया जाता है। यह एक आम उपकरण हैंडल है।ER COLLET CHUCK और ER COLLET, जिसे स्प्रिंग चक, Er नट, BT पुल स्टड, ER COLLET CHUCK के नाम से भी जाना जाता है, का उपयोग फ्रिलिंग कटर और नल को क्लैंप करने के लिए किया जा सकता है।
BT ER स्प्रिंग चक उपकरण धारक विशेषताः
1सामग्रीः 20CrMnTi BT उपकरण धारक
2उत्पादन मानकः MAS403 BT उपकरण धारक
3उत्पत्ति का स्थान: चीन में निर्मित
4.BT40= कॉपर शाफ्ट कॉपर 7:24; ER= कॉलर के विनिर्देश; 100L= काम की लंबाई।
5.बीटी ईआर कोलेट चक सामग्रीः कठोर स्टील; प्रसंस्करण मशीनरीः सीएनसी टर्निंग केंद्र।
6. शंकु कोण AT3, सहिष्णुताः 8 ° 17'50 "± 5"
7. BT उपकरण धारक सटीकता <0.005
8. BT ER कोलेट चक कठोरताः HRC56-62 °, कार्बोराइजिंग गहराईः 1.0 ± 0.2
9. के माध्यम से छेद और एक शीतलन ट्यूब (एडी / बी) डिजाइन, ग्राहक की मांग के अनुसार अनुकूलित किया जा सकता है।
bt30 में ER16-70, ER16-100 और ER16-150 हैं। ER20-70, ER20-100, ER20-150. ER25-70, ER25-100, ER25-150. ER25-70, ER32-100, ER32-150.
BT40 में ER16-70, ER16-100, ER16-150, ER20-70, ER20-100, ER20-150, ER25-70, ER25-100, ER25-150, ER25-70, ER32-100, ER32-150, ER40-100, ER40-150 हैं।
वहाँ ER16-100 और ER16-150 bt50 में हैं। ER20-100, ER20-150. ER25-100, ER25-150. ER32-100, ER32-150. ER40-100, ER40-150

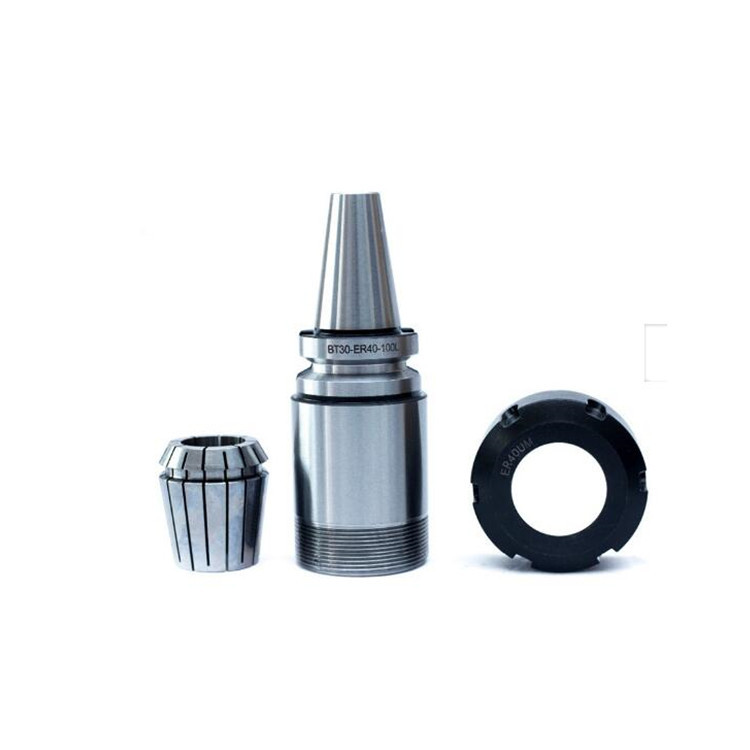

ER COLLET CHUCK एक प्रकार का एक्सेसरी है किनारा-जुड़ने वाले उपकरण मशीन उपकरण के लिए, जिसे ER उपकरण धारक के रूप में भी जाना जाता है, जिसका उपयोग ड्रिलिंग, टैपिंग,फ्रिलिंग मशीन या मशीनिंग सेंटरयह पुनर्निर्माण और प्रसंस्करण की आवश्यकता वाले भागों को तय करने और सुदृढ़ करने के लिए एक प्रकार का स्थिर ताला लगाने वाला उपकरण है।
| मॉडल | L1 | L | D | डी1 | टी |
| बी.टी.पी. | 70 | 118.4 | 28 | 31.75 | M10*1.5 |
| बीटी30-ईआर16-100 | 100 | 148.4 | 28 | 31.75 | M10*1.5 |
| बीटी30-ईआर16-120 | 120 | 168.4 | 28 | 31.75 | M10*1.5 |
| बीटी30-ईआर20-70 | 70 | 118.4 | 34 | 31.75 | M12*1.75 |
| बीटी30-ईआर20-100 | 100 | 148.4 | 34 | 31.75 | M12*1.75 |
| बीटी30-ईआर20-135 | 135 | 183.4 | 34 | 31.75 | M12*1.75 |
| बीटी30-ईआर25-70 | 70 | 118.4 | 42 | 31.75 | एम16*2 |
| बीटी30-ईआर25-135 | 135 | 183.4 | 42 | 31.75 | एम16*2 |
| बीटी३०-ईआर३२७० | 70 | 118.4 | 50 | 31.75 | एम16*2 |
| बीटी30-ईआर32-100 | 100 | 148.4 | 50 | 31.75 | एम16*2 |
| बीटी30-ईआर40-80 | 80 | 128.4 | 63 | 31.75 | एम16*2 |
| बी.टी.पी. | 70 | 135.4 | 28 | 44.45 | M10*1.5 |
| बी.टी.पी. | 100 | 165.4 | 28 | 44.45 | M10*1.5 |
| बीटीएसपीई | 125 | 190.4 | 28 | 44.45 | M10*1.5 |
| बीटीएसपीई | 160 | 215.4 | 34 | 44.45 | M10*1.5 |
| बीटीएसपीई | 70 | 135.4 | 34 | 44.45 | M12*1.75 |
| बीटीएसपीई | 100 | 170.4 | 34 | 44.45 | M12*1.75 |
| बीटीएसपीई | 135 | 200.4 | 34 | 44.45 | M12*1.75 |
| बीटीएसपीई | 160 | 215.4 | 34 | 44.45 | M12*1.75 |
| बी.टी.पी. | 70 | 135.4 | 42 | 44.45 | एम16*2 |
| बी.टी.पी. | 100 | 165.4 | 42 | 44.45 | एम16*2 |
| बीटीएसपीई | 125 | 190.4 | 42 | 44.45 | एम16*2 |
| बीटीएसपीई | 160 | 215.4 | 42 | 44.45 | एम16*2 |
| बी.टी.पी. | 70 | 135.4 | 50 | 44.45 | एम16*2 |
| बी.टी.पी. | 100 | 165.4 | 50 | 44.45 | एम16*2 |
| बीटीएसपीई | 150 | 215.4 | 50 | 44.45 | एम16*2 |
| बी.टी.पी. | 80 | 145.4 | 63 | 44.45 | एम20*2 |
| बी.टी.एस. | 100 | 165.4 | 63 | 44.45 | एम20*3 |
| बीटीएसपीई | 120 | 185.4 | 63 | 44.45 | एम20*4 |
| बी.टी.पी. | 150 | 215.4 | 63 | 44.45 | एम20*5 |
| बी.टी.पी. | 85 | 145.4 | 78 | 44.45 | M24*2 |
| बी.टी.पी. | 100 | 165.4 | 78 | 44.45 | M24*2 |
| बी.टी.पी. | 70 | 171.8 | 28 | 69.85 | M10*1.5 |
| बीटी50-ईआर16-90 | 90 | 191.8 | 28 | 69.85 | M10*1.5 |
| बीटी50-ईआर16-105 | 105 | 206.8 | 28 | 69.85 | M10*1.5 |
| बीटीएसपीई | 135 | 236.8 | 28 | 69.85 | M10*1.5 |
| बी.टी.पी. | 165 | 266.8 | 28 | 69.85 | M10*1.5 |
| बी.टी.पी. | 70 | 171.8 | 34 | 69.85 | M12*1.75 |
| बीटी50-ईआर20-90 | 90 | 191.8 | 34 | 69.85 | M12*1.75 |
| बी.टी.पी. | 105 | 206.8 | 34 | 69.85 | M12*1.75 |
| बीटीएसपीई | 135 | 236.8 | 34 | 69.85 | M12*1.75 |
| बीटीई-बीटीई-बीटीई | 150 | 251.8 | 34 | 69.85 | M12*1.75 |
| बीटीई-बीटीई | 165 | 266.8 | 34 | 69.85 | M12*1.75 |
| बीटी 50-ईआर20-200 | 200 | 301 | 34 | 69.85 | M12*1.75 |
| बी.टी.पी. | 70 | 171.8 | 42 | 69.85 | एम16*2 |
| बीटी50-ईआर25-105 | 105 | 206.8 | 42 | 69.85 | एम16*2 |
| बीटी 50-ईआर25-135 | 135 | 236.8 | 42 | 69.85 | एम16*2 |
| बीटी50-ईआर25-165 | 165 | 266.8 | 42 | 69.85 | एम16*2 |
| बीटी 50-ईआर 32-80 | 80 | 181.8 | 50 | 69.85 | एम16*2 |
| बी.टी.पी. | 100 | 201.8 | 50 | 69.85 | एम16*2 |
| बीटीई-बीटीई-बीटीई | 120 | 221.8 | 50 | 69.85 | एम16*2 |
| बीटीई-बीटीई-बीटीई | 160 | 251 | 50 | 69.85 | एम16*2 |
| बीटी50-ईआर32-200 | 200 | 301 | 50 | 69.85 | एम16*2 |
| बी.टी.पी. | 80 | 181.8 | 63 | 69.85 | एम20*2 |
| बी.टी.एस. | 100 | 201.8 | 63 | 69.85 | एम20*2 |
| बीटीएसई | 120 | 221.8 | 63 | 69.85 | एम20*2 |
| बी.टी.पी. | 135 | 236.8 | 63 | 69.85 | एम20*2 |
| बीटी50-ईआर50-90 | 90 | 191.8 | 78 | 69.85 | M24*2 |
| बीटीई-बीटीई | 120 | 221.8 | 78 | 69.85 | M24*2 |
| बीटीएसई | 165 | 266.8 | 78 | 69.85 | M24*2 |
