| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | QFMH |
| मॉडल संख्या: | बीटी30, बीटी40, बीटी50 |
| न्यूनतम आदेश मात्रा: | 10PCS |
| मूल्य: | USD 10/PCS |
| पैकेजिंग विवरण: | प्लास्टिक का डिब्बा |
| प्रसव के समय: | पांच दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 1000PCS/माह |
| आवेदन: | सीएनसी मशीन | रंग: | काला |
|---|---|---|---|
| इंस्टॉलेशन तरीका: | पेंच | लम्बाई: | 100 मिमी |
| सामग्री: | 20CrMnTi | पैकेजिंग: | बक्सा |
| उत्पाद का नाम: | बीटी उपकरण धारक | सहनशीलता: | 0.005 मिमी |
| वजन: | 1.2 किग्रा | कठोरता: | 52-58 |
| एमओक्यू: | 10PCS | आकार: | अनुकूलित |
| प्रमुखता देना: | एडी/बी बीटी उपकरण धारक,सामान्य सटीकता बीटी उपकरण धारक,एडी+बी बीटी उपकरण धारक |
||

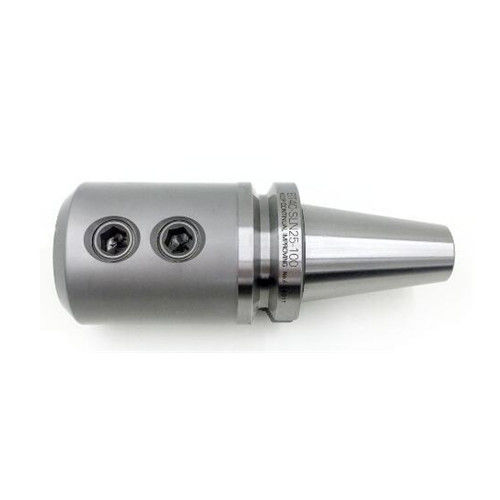

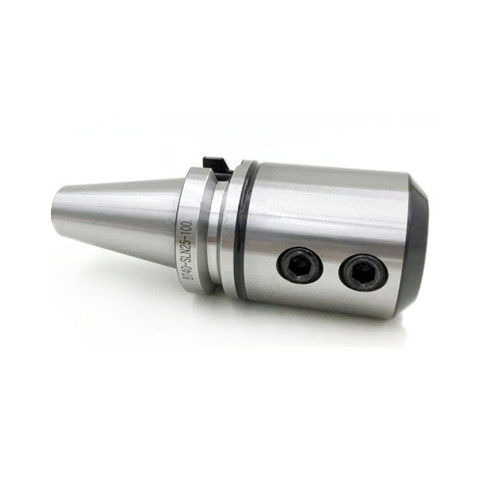

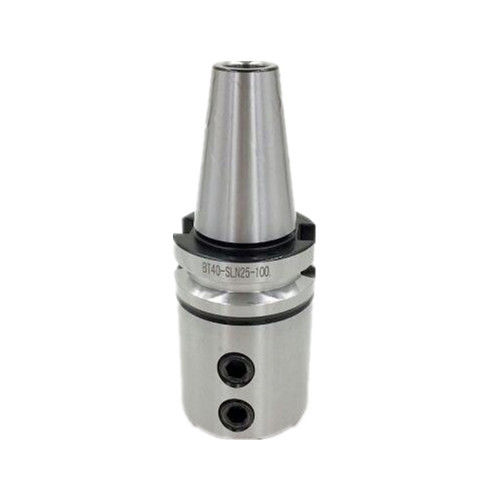

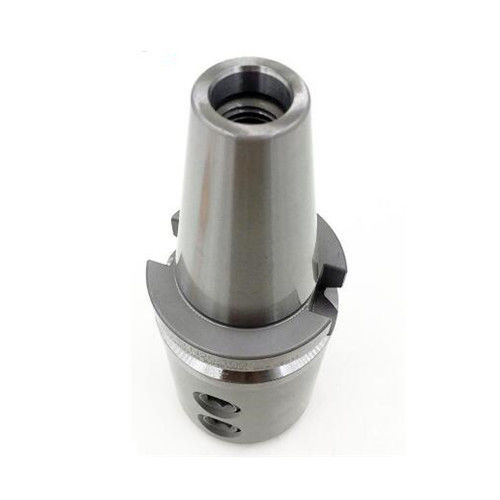

सीएनसी बीटी sln साइड लॉक एंड मिल चक धारक ड्रिल के लिए सीएनसी टर्न टूल धारक चक एडाप्टर, बीटी टूलिंग धुरी अक्ष के बारे में सममित है।यह उच्च गति पर बीटी टूलींग को अधिक स्थिरता और संतुलन देता है. बीटी उपकरण धारक दोनों शाही और मीट्रिक आकार के उपकरण स्वीकार करेंगे, बीटी उपकरण बहुत समान दिखता है और आसानी से सीएटी उपकरण के साथ भ्रमित किया जा सकता है। कैट और बीटी के बीच अंतर फ्लैंज शैली है,मोटाई, और खींच स्टड के लिए धागा एक अंतर आकार है.बीटी उपकरण धारक मीट्रिक धागा खींच स्टड का उपयोग करते हैं। सीएनसी मशीनों के लिए उपकरण धारक हमारे पास जी 6.3 आरपीएम 12000-16000 और जी 2.5 आरपीएम 18000-25000 हैं।
BT उपकरण धारक श्रृंखला BT40 सीएनसी मिलिंग मशीन के लिए sln अंत मिल एडाप्टर,केवल एक सीधे चाकू काटने के साथ एक Weldon फ्लैट का उपयोग करके, कोई विशेष काटने की जरूरत है।सामान्य वेल्डन मानक के अनुसार अपने खुद के फ्लैट जोड़ने मेगा परफेक्ट ग्रिप में इसके उपयोग की अनुमति देता है.मेगा परफेक्ट ग्रिप एक उच्च सटीक फ्रीजिंग टूल धारक है जिसमें.0004 से कम के रनआउट के साथ पूरी तरह से समकक्ष क्लैंपिंग है। यह उद्योग मानक वेल्डन फ्लैट फ्रीजिंग कटर (ASME B94.19-1997) और कोई विशेष पीसने की आवश्यकता नहीं हैएक अनूठी ताला तंत्र एक कुंजी पकड़ का उपयोग भारी काटने के दौरान उपकरण के फिसलने और खींचने को रोकता है
NT1 पवन ऊर्जाविनिर्देश
1क्लैंपिंग छेद सहिष्णुता H5
23/4 से कम होने पर एक लॉक नट के साथ, 7/8 से ऊपर होने पर दो नट
3. सामग्री:20CrMnTi
4. Runout:0.005 मिमी
5. बोर सहिष्णुताः H5
6. कूलिंगःएडी;एडी/बी अनुरोध पर किया जा सकता है.
7. संतुलनः G6.3/15000 आरपीएम
8.उपयोगःसीधे शाफ्ट और झुकाव वाले फ्लैट DIN1835-B के साथ क्लैंपिंग टूल्स के लिए
9टूल होल्डर कॉपर सहिष्णुताः कठोरताः एचआरसी 52-58
10कार्बन गहराईः 08mm±0.2mm
11.सीएनसी मिल उपकरण धारक अधिकतम समाप्तः < 0.003 मिमी
12सतह की कठोरता: Ra<0.005mm
13.साइड लॉक एंड मिल धारक शीतलन AD+B प्रकार अनुरोध पर किया जा सकता है
14आदेश देते समय, कृपया संतुलन G6.3/G2 निर्दिष्ट करें।5
शांक शरीर मानकः MAS403 और B6339
प्रपत्र A: बिना शीतलन आपूर्ति के।
फॉर्म एडी: केंद्रीय शीतलन आपूर्ति।
प्रपत्र AD+B: केंद्रीय शीतलन और कॉलर के माध्यम से आंतरिक कोलेंट।
| मॉडल नं. | d1 | d2 | L1 | अंजीर | W |
| बीटी30-एसएलए6-60 | 6 | 25 | 60 | 1 | 0.55 |
| बीटी30-एसएलए8-60 | 8 | 28 | 60 | 1 | 0.60 |
| बीटी३०-एसएलए१०६० | 10 | 35 | 60 | 1 | 0.70 |
| बीटी३०-एसएलए१२६० | 12 | 42 | 60 | 1 | 0.75 |
| बीटी30-एसएलए16-75 | 16 | 48 | 75 | 1 | 1.05 |
| बीटी 30-एसएलए20-75 | 20 | 52 | 75 | 1 | 1.10 |
| बीटी३०-एसएलए२५९० | 25 | 65 | 90 | 2 | 1.70 |
| बी.टी.पी. | 6 | 25 | 50 | 1 | 1.10 |
| बी.टी.एस. | 8 | 28 | 50 | 1 | 1.10 |
| बी.टी.पी. | 10 | 35 | 63 | 1 | 1.25 |
| बी.टी.पी. | 12 | 42 | 63 | 1 | 1.30 |
| बी.टी.पी. | 16 | 48 | 63 | 1 | 1.40 |
| बी.टी.पी. | 20 | 52 | 63 | 1 | 1.40 |
| बी.टी.पी. | 25 | 65 | 100 | 2 | 2.50 |
