| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | QFMH |
| मॉडल संख्या: | बीटी30, बीटी40, बीटी50 |
| न्यूनतम आदेश मात्रा: | 10PCS |
| मूल्य: | USD 10/PCS |
| पैकेजिंग विवरण: | प्लास्टिक का डिब्बा |
| प्रसव के समय: | पांच दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 1000PCS/माह |
| आवेदन: | सीएनसी मशीन | रंग: | काला |
|---|---|---|---|
| इंस्टॉलेशन तरीका: | पेंच | लम्बाई: | 100 मिमी |
| सामग्री: | 20CrMnTi | पैकेजिंग: | बक्सा |
| उत्पाद का नाम: | बीटी उपकरण धारक | सहनशीलता: | 0.005 मिमी |
| वजन: | 1.2 किग्रा | रन आउट: | 0.005 मिमी |
| काम: | पिसाई | शैली: | सार्वभौमिक उपकरण |
| प्रमुखता देना: | साइड लॉक वेल्डन एंड मिल धारक,HRC58 सीएनसी उपकरण धारक,वेल्डन एंड मिल होल्डर एचआरसी56 |
||

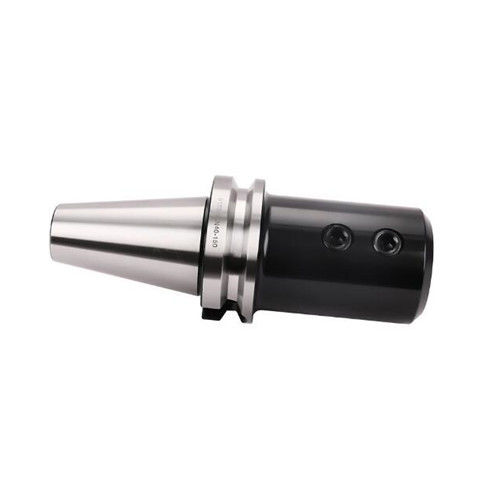

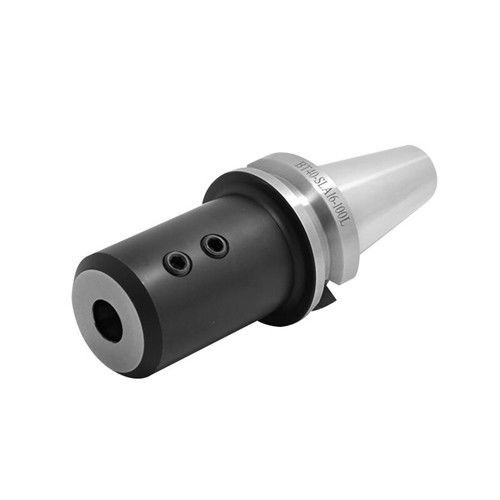

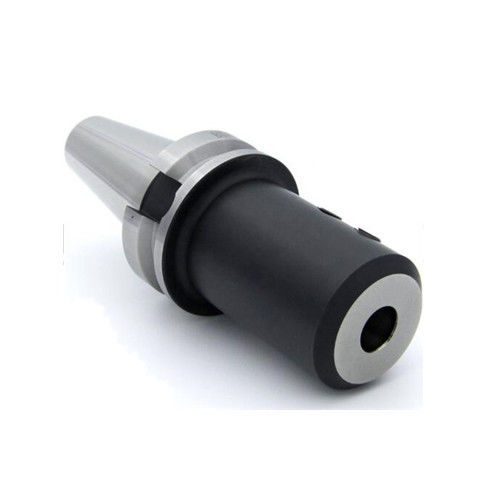

सीएनसी बीटी आर्बर साइड लॉक वेल्डन अंत मिल धारक सीएनसी उपकरण धारक वेल्डन अंत मिल धारक
सीएनसी बीटी आर्मर साइड लॉक वेल्डन एंड मिल टूल होल्डर,टूल होल्डर के पास छेद के बावजूद साइड-फिक्सिंग प्लेन के साथ कटर को क्लैंप करने के लिए दो लॉकिंग स्क्रू हैं।किनारे के ग्रूव विमान भाग उपकरण धारक के साइड-फिक्सिंग पेंच के साथ संरेखित है, जो दृढ़ता से लॉक है। साइड-फिक्सिंग टूल हैंडल का आकार अलग है, और उपयोग भी अलग है। साइड-फिक्सिंग स्क्रू की स्थिति की पुष्टि की जानी चाहिए।सीएनसी मशीनों के लिए उपकरण धारक: टाइटेनियम मिश्र धातु 20CrMnTi, उपकरण धारक कठोरता 58-60 डिग्री, कार्बोनिट्राइडिंग उपचार, पहनने के प्रतिरोध और स्थायित्व।मजबूत स्थिरता और उच्च दोहराव clamping सटीकता. Bt उपकरण धारक मुख्य रूप से ड्रिलिंग, मिलिंग, रीमिंग, टैपिंग और पीस उपकरण धारक उपयोग के लिए प्रयोग किया जाता है।
DIN1835-B और DIN6535-HB की सीधी शाफ्ट और झुकाव वाले फ्लैट के साथ क्लैंपिंग कटर के लिए वेल्डन धारक। उपकरण चयन में वर्कपीस की संरचना और प्रक्रिया विश्लेषण पर ध्यान देना चाहिए,सीएनसी मशीन टूल्स की प्रसंस्करण क्षमता के साथ संयुक्तसीएनसी मशीनों के लिए उपकरण धारक, वर्कपीस सामग्री और प्रक्रिया सामग्री और अन्य कारक।
1. रन आउटः 0.005 मिमी
2सामग्रीः 20CrMnTi
3.हैंडनेस: HRC56-58
4. बोर टॉलरेंस: H5
5शीतलन: केंद्रीय शीतलक। एडी/एडीबी अनुरोध पर किया जा सकता है,
6संतुलनः G6.3/15000rpm, G2.5
7.उपयोगः DIN1835-A के सीधे शाफ्ट और झुकाव वाले फ्लैट के साथ क्लैंपिंग कटर के लिए
बीटी अंत मिल धारक के उपयोग के लिए नोट्स
1जब उपकरण स्थापित किया जाता है, तो किनारे के ग्रूव प्लेन को उपकरण धारक के साइड-फिक्सिंग स्क्रू के साथ संरेखित किया जाता है, और उपकरण धारक को बलपूर्वक लॉक किया जाता है।
2. साइड-फिक्स्ड टूल होल्डर के हैंडल भाग का आकार अलग है, और साइड-फिक्स्ड टूल होल्डर का उपयोग भी अलग है। साइड-फिक्स्ड पेंच की स्थिति की पुष्टि करना आवश्यक है.

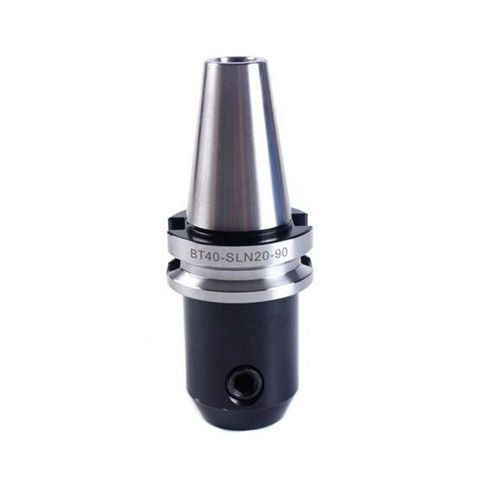

सीएनसी बीटी शांक बीटी40 वेल्डन एसएलएन साइड लॉक एंड मिल होल्डर,सीएनसी उपकरण धारक की सामग्री आम तौर पर 20CrMnTi है। सीएनसी मशीनिंग में आम उपकरण धारकों को मुख्य रूप से ड्रिलिंग उपकरण धारक में विभाजित किया जाता है,बोरिंग उपकरण धारक, फ्रिलिंग टूल धारक, बीटी कोलेट चक, थ्रेडेड टूल धारक और सीधे हैंडल टूल धारक।
| मॉडल नं. | d1 | d2 | L1 | अंजीर | W |
| बीटी30-एसएलए8-60 | 8 | 28 | 60 | 1 | 0.60 |
| बीटी३०-एसएलए१०६० | 10 | 35 | 60 | 1 | 0.70 |
| बीटी३०-एसएलए१२६० | 12 | 42 | 60 | 1 | 0.75 |
| बीटी30-एसएलए16-75 | 16 | 48 | 75 | 1 | 1.05 |
| बीटी 30-एसएलए20-75 | 20 | 52 | 75 | 1 | 1.10 |
| बीटी३०-एसएलए२५९० | 25 | 65 | 90 | 2 | 1.70 |
| बी.टी.पी. | 6 | 25 | 50 | 1 | 1.10 |
| बी.टी.एस. | 8 | 28 | 50 | 1 | 1.10 |
| बी.टी.पी. | 10 | 35 | 63 | 1 | 1.25 |
| बी.टी.पी. | 12 | 42 | 63 | 1 | 1.30 |
| बी.टी.पी. | 16 | 48 | 63 | 1 | 1.40 |
| बी.टी.पी. | 20 | 52 | 63 | 1 | 1.40 |
| बी.टी.पी. | 25 | 65 | 100 | 2 | 2.50 |
