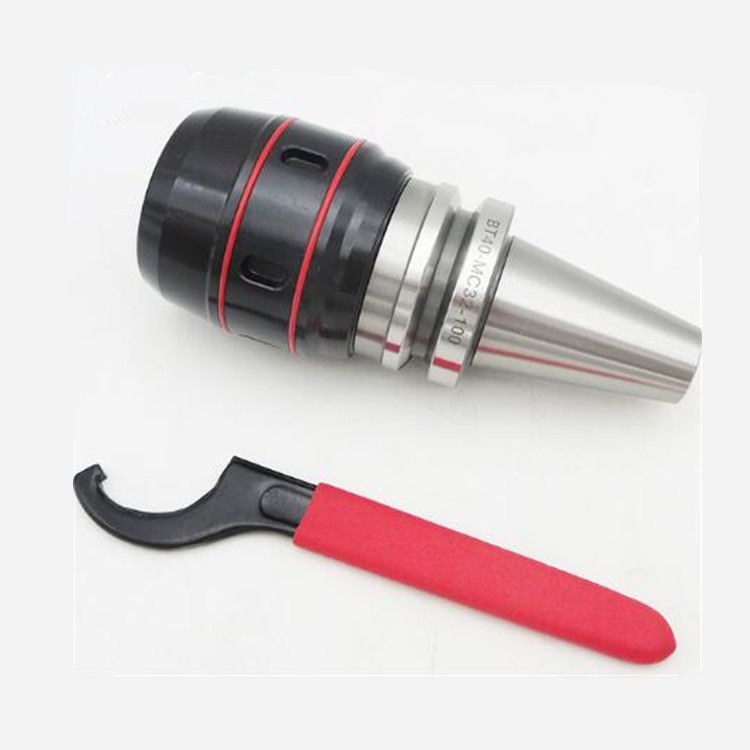

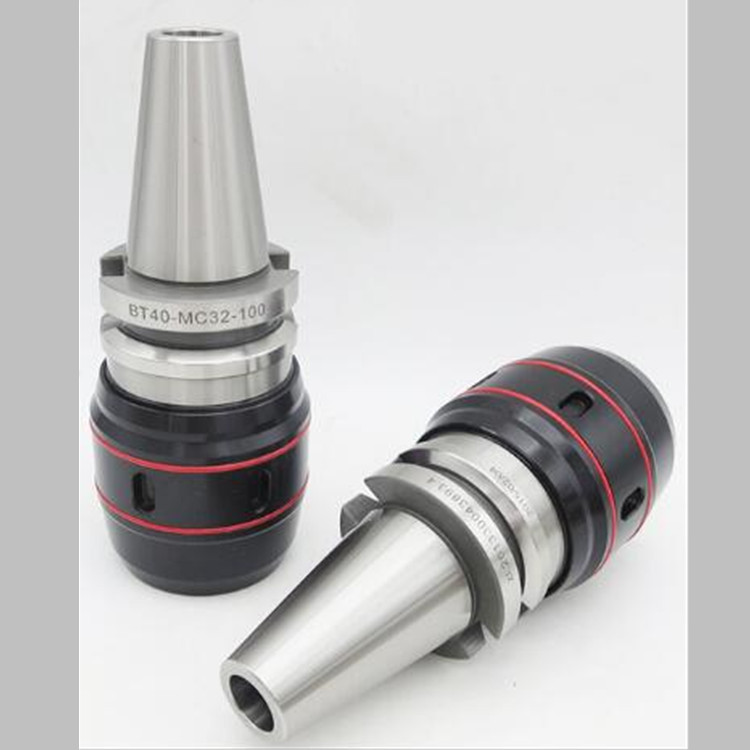

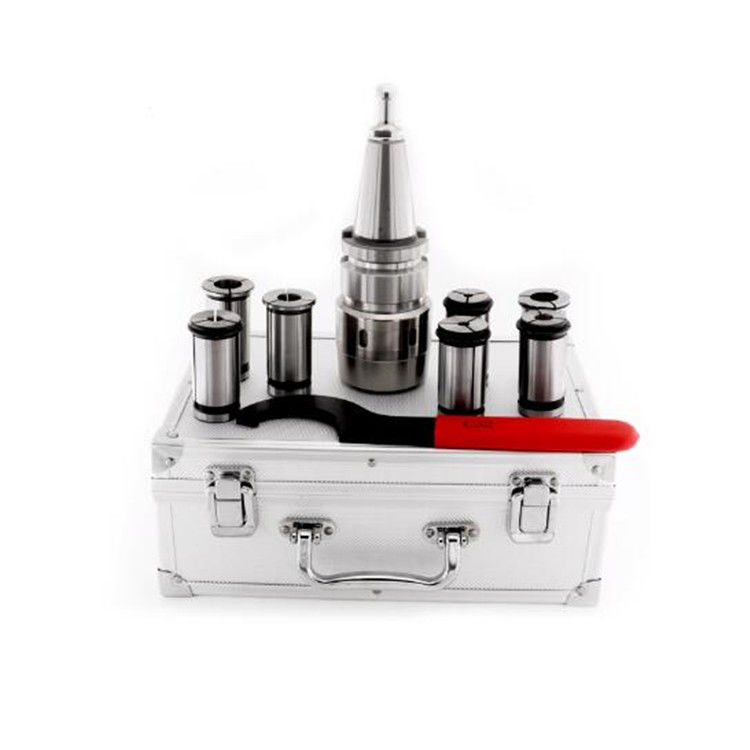

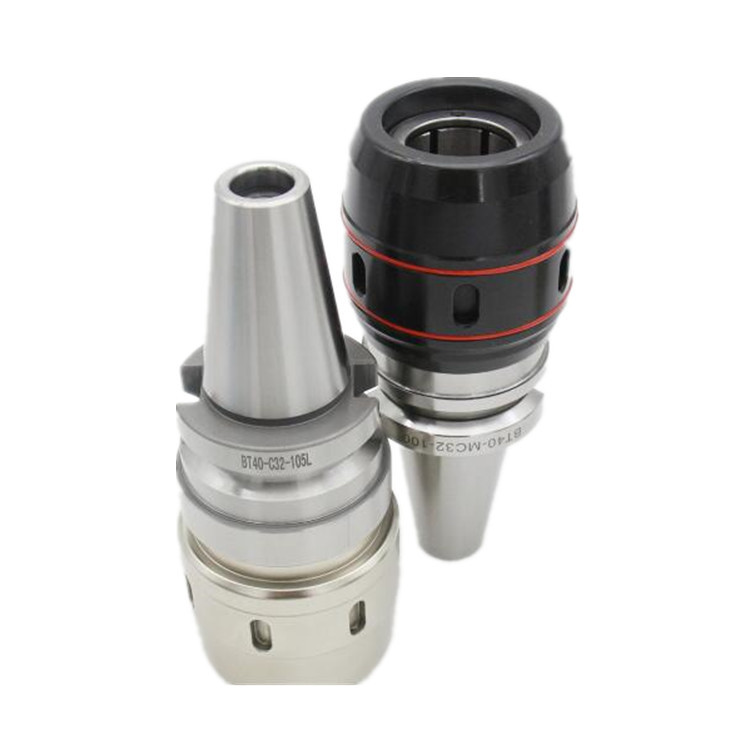

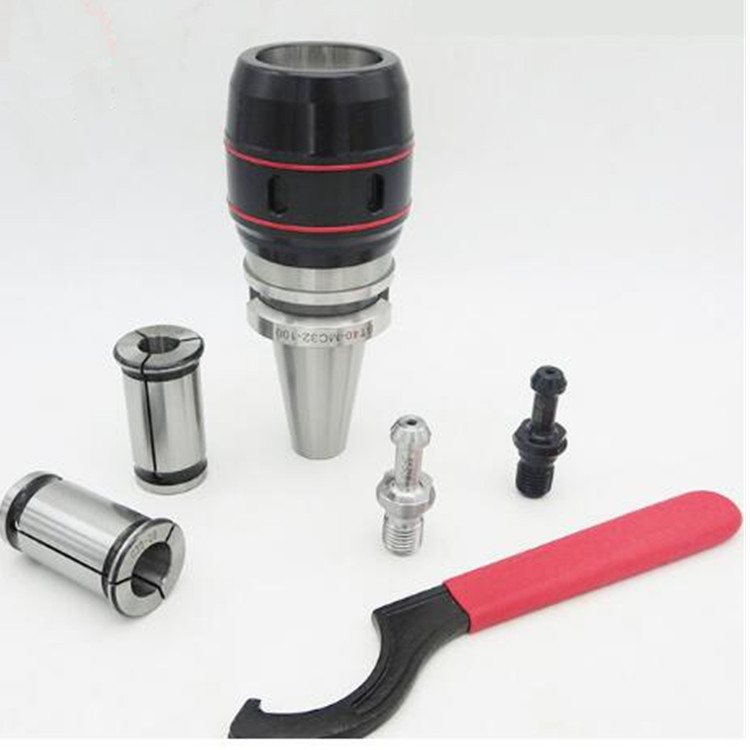

शीतलक के माध्यम से बीटी शांक बीटी40 उपकरण धारक मिलिंग कोलेट चक सेट 20CrMnTi

सीएनसी बीटी उपकरण शाफ्ट पावर रेट फ्रीजिंग कोलेट चक सेट उपकरण धारक सामग्री 20CrMnTi

शक्तिशाली चक उपकरण धारकों का उपयोग आमतौर पर काटने की प्रक्रिया में किया जाता है। इसका उपयोग मिलिंग कटर, रीमर और अन्य सीधे शंक उपकरण के क्लैंपिंग के लिए किया जाता है।क्लैंपिंग वसंत के क्लैंपिंग विरूपण छोटा है, और क्लैंपिंग टूल हैंडल का व्यास सहिष्णुता एच 6 है। क्लैंपिंग बल अपेक्षाकृत बड़ा है, और कसने की सटीकता अपेक्षाकृत अच्छी है।विभिन्न कोलेट अलग शांक व्यास के साथ मिलिंग कटर और reamer क्लैंप करने के लिए प्रतिस्थापित किया जा सकता हैहालांकि, प्रसंस्करण की प्रक्रिया में, शक्तिशाली चक का सामने का व्यास सीधे शांक की तुलना में छोटा होता है स्प्रिंग चक का हैंडल बड़ा और हस्तक्षेप करने में आसान होता है।शक्तिशाली चक हैंडल मिलिंग कटर clamping के लिए उपयुक्त है. क्लैंपिंग बल क्लैंपिंग लंबाई में अधिक समान है और अधिक रेडियल बल सहन कर सकता है।शक्तिशाली उपकरण धारक के लिए, यह भारी काटने और परिशुद्धता काटने के लिए पारंपरिक मिलिंग मशीन के लिए उपयुक्त है।

1.. बीटी सी मिलिंग कोलेट चक उपकरण शाफ्ट की कॉपर सटीकता 7:24 AT3 से कम है और मानक आकारों का एक हिस्सा हाल ही में जर्मनी में निर्मित मानक जांच उपकरण द्वारा निरीक्षण किया गया है.

2उपकरण के हैंडल के आंतरिक छेद को उपकरण के घूमने और क्लैंपिंग बल को बढ़ाने से रोकने के लिए छह ग्रूव में विभाजित किया गया है।
3विशेष सामग्री से बने गोलाबंद पिंजरे सेवा जीवन को लम्बा करते हैं और क्लैंपिंग बल को बढ़ाते हैं।
4. बीटी सी मिलिंग कोलेट चक इसमें बड़ी क्लैंपिंग बल और उच्च केंद्र सटीकता है, विशेष रूप से मजबूत काटने के लिए।
5गतिशील संतुलनः G6.3 8000/12000 आरपीएम मांग के अनुसार बनाया जा सकता है।
6. बीटी शक्तिशाली उपकरण धारक सामग्रीः 20CrMnTi.
7. बीटी सी मिलिंग कोलेट चक कठोरताः एचआरसी 58-62.
8कार्बोराइजिंग गहराईः > 0.8.
9- 185C क्रायोजेनिक उपचार, 20 घंटे की थर्मल एजिंग।
10. बीटी सी मिलिंग कोलेट चक बाहरी परिष्करण के लिए इलेक्ट्रोलेस निकेलिंग संक्षारण प्रतिरोध, घर्षण प्रतिरोध और संक्षारण प्रतिरोध में सुधार करती है, और बेहतर एंटी-रस्ट प्रभाव प्राप्त करती है।

बीटी सी पीसने के लिए कॉलर चक
1. BT सी मिलिंग कोलेट चक कार्य सिद्धांतः उपकरण धारक शरीर को नट्स द्वारा संपीड़ित करके उपकरण धारक को क्लैंप किया जा सकता है।
2आवेदन का दायरा: समाप्त पीसने वाले कटर का भारी काटने का काम।
3. विशेषताएंः उच्च कठोरता; मजबूत क्लैंपिंग बल, सभी क्लैंपिंग हैंडल का सबसे बड़ा क्लैंपिंग बल है। विरोधी हस्तक्षेप संपत्ति अच्छी नहीं है; रनआउट सटीकता आम तौर पर 0.02 मिमी से कम है,लेकिन यह भी 5-10 उम्म प्राप्त करता है.
4. BT सी पीसने के लिए कॉलर चक बिंदुः क्या लोचदार विकृति समान है या नहीं, और क्या संकुचन पर्याप्त है।(चक मोटाई डिजाइन कठोरता में वृद्धि कर सकते हैं और अंत पीस कटर के भारी काटने का सामना)

बीटी सी मिलिंग कोलेट चक उच्च गुणवत्ता वाली सामग्री से बना है। गर्मी उपचार के बाद इसमें बेहतर लोच और पहनने के प्रतिरोध, उच्च परिशुद्धता और स्थिर प्रदर्शन है। मुख्य रूप से ड्रिलिंग के लिए उपयोग किया जाता है,मिलिंग, रीमिंग, टैपिंग और पीस उपकरण धारक का उपयोग। शक्तिशाली बीटी उपकरण धारक की संरचना डिजाइन प्रौद्योगिकी उन्नत है। बीटी उपकरण धारक के सुरक्षा अंगूठी में,अन्य समान उत्पादों की तुलना में इसमें अधिक सुइयां लगाई जाती हैं।. सुई विशेष इस्पात से बनी है और कभी विकृत नहीं होगी। क्योंकि सुई कसकर व्यवस्थित है, सुई भारी भार के तहत कन्वेयर सतह को चोट नहीं पहुंचाएगी।बीटी सी मिलिंग कोलेट चक के लिए आम तौर पर इस्तेमाल किया 15 प्रकार हैं: 2 प्रकार के बीटी 30, 5 प्रकार के बीटी 40 और 8 प्रकार के बीटी 50. विशिष्ट आयामों के लिए बीटी शक्तिशाली उपकरण धारक के आकार तालिका देखें।
