| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | QFMH |
| मॉडल संख्या: | बीटी30, बीटी40, बीटी50 |
| न्यूनतम आदेश मात्रा: | 10PCS |
| मूल्य: | USD 10/PCS |
| पैकेजिंग विवरण: | प्लास्टिक का डिब्बा |
| प्रसव के समय: | पांच दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 1000PCS/माह |
| आवेदन: | सीएनसी मिलिंग मशीन | शीतलक प्रकार: | एयर कूलिंग / वाटर कूलिंग |
|---|---|---|---|
| ग्रिप रेंज: | 3-20 मिमी | कठोरता: | एचआरसी50-55 |
| लम्बाई: | 50-200 | सामग्री: | 20CrMnTi |
| मॉडल: | BT30/BT40/BT50 | नाम: | कॉम्बी शैल टूलधारक |
| रनआउट सटीकता: | ≤0.005मिमी | सतह का उपचार: | nitriding |
| टेपर सटीकता: | तीन बजे | वजन: | 0.5-2 किग्रा |
| प्रमुखता देना: | बीटीएसई,SEMC22 शेल एंड मिल आर्बर,बी.टी.एस. |
||

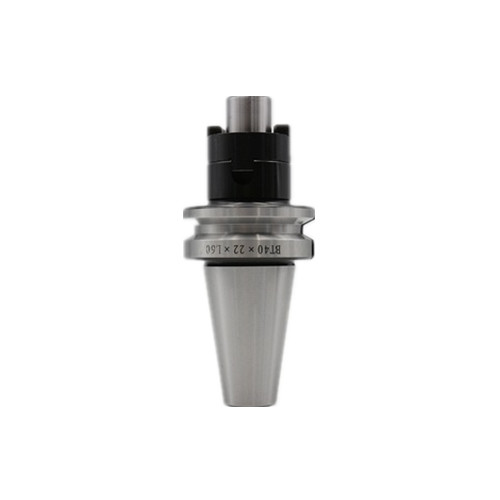

उच्च परिशुद्धता BT40-SEMC22-50 कॉम्बी शेल एंड मिल आर्बर टूल होल्डर प्रकार की मिलिंग कटर

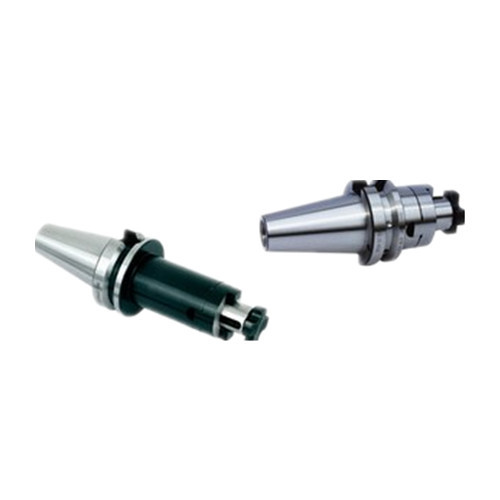

कंबी शेल एंड मिल आरबर्स एफएमबी फेस मिल आरबर्स बीटी30 बीटी40 बीटी50 टूल होल्डर,एटी3 या बेहतर सटीकता मानक के लिए टपर ग्राउंड, स्पिंडल के साथ अधिकतम संपर्क के लिए।फ्राइंग कटर के अक्षीय या रेडियल ड्राइव ग्रूव के उपयोग के लिए उपयुक्त जैसे कि: ऊर्ध्वाधर डिस्क कटर, फ्रिलिंग कटर के प्रकार के सेट, फेस फ्रिलिंग कटर, फ्रिलिंग कटर, तीन फेस फ्रिलिंग कटर।बीटी कॉम्बी शेल एंड मिल आर्बर मैकेनिकल स्पिंडल और कटिंग टूल्स और अन्य सहायक उपकरणउच्च परिशुद्धता बीटी शंक उपकरण धारक, संतुलित जी6.3 या जी2.5 चुनने के लिए।
उत्पाद का वर्णन
1.बीटी कॉम्बी शेल एंड मिल आर्बर मॉडलः BT30/40/50-SEMC (तालिका के नीचे विशिष्ट मॉडल संदर्भ)
2.बीटी कॉम्बी शेल एंड मिल आर्बर सामग्रीः उच्च गुणवत्ता वाले कार्बोराइजिंग स्टील ब्लैकनिंग सिंथेसिस और ठीक पीसने
3.बीटी कॉम्बी शेल एंड मिल आर्बर टेपर शाफ्टः सहिष्णुता स्तर4.बीटी कॉम्बी शेल एंड मिल आर्बर कठोरताः 56-58 एचआरसी
5.अधिकतम धड़कनः <0.005 मिमी
6सतह की कठोरता: Ra<0.005mm
7. हैंडल शरीर भी AD + B की शीतलन विधि निर्दिष्ट कर सकते हैं
8हैंडल को गतिशील संतुलन G6.3 या G2 निर्दिष्ट किया जा सकता है।5
9.बीटी कॉम्बी शेल एंड मिल आर्बर आवेदन का दायरा: फ्रिलिंग कटर के अक्षीय या रेडियल ड्राइव ग्रूव के उपयोग के लिए उपयुक्त जैसेः ऊर्ध्वाधर डिस्क कटर, फ्रिलिंग कटर के प्रकार के सेट,चेहरे की पीसने वाली कटर, मिलिंग कटर, तीन चेहरे मिलिंग कटर
| मॉडल | d | D | L | ए | |
| बी.टी.पी. | 16 | 32 | 17 | 45 | |
| बीटी३०-एसईएमसी२२-४७ | 22 | 40 | 19 | 47 | |
| बीटी 30-एसईएमसी 27-49 | 27 | 48 | 21 | 49 | |
| बी.टी.पी. | 16 | 32 | 17 | 55 | |
| बी.टी.पी. | 16 | 32 | 17 | 100 | |
| बीटीएसपीई | 22 | 40 | 19 | 55 | |
| बी.टी.पी. | 22 | 40 | 19 | 100 | |
| बीटीएसपीई | 27 | 48 | 21 | 55 | |
| बी.टी.पी. | 27 | 48 | 21 | 100 | |
| बी.टी.पी. | 32 | 58 | 24 | 60 | |
| बी.टी.पी. | 32 | 58 | 24 | 100 | |
| बी.टी.पी. | 40 | 70 | 27 | 60 | |
| बी.टी.पी. | 40 | 70 | 27 | 100 | |
| बी.टी.पी. | 16 | 32 | 17 | 70 | |
| बी.टी.सी. | 22 | 40 | 19 | 70 | |
| बी.टी.सी. | 27 | 48 | 21 | 70 | |
| बी.टी.पी. | 32 | 58 | 24 | 70 | |
| बी.टी.पी. | 40 | 70 | 27 | 70 | |
| फ्राइंग कटर के अक्षीय या रेडियल ड्राइव ग्रूव के उपयोग के लिए उपयुक्त जैसे: वर्टिकल डिस्क कटर, फ्राइंग कटर के प्रकार के सेट, फेस फ्राइंग कटर, फ्राइंग कटर,तीन मुखी पीसने वाली कटर | |||||

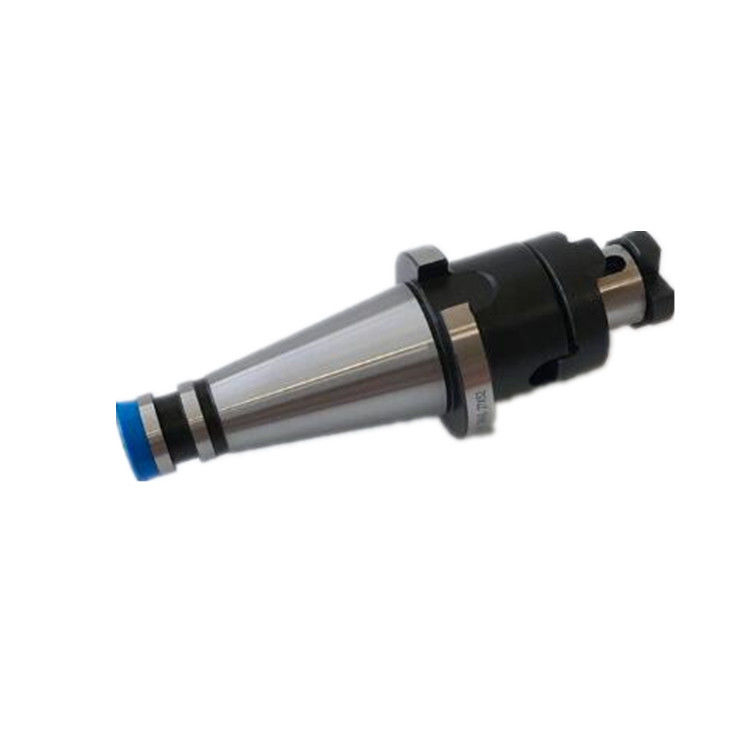

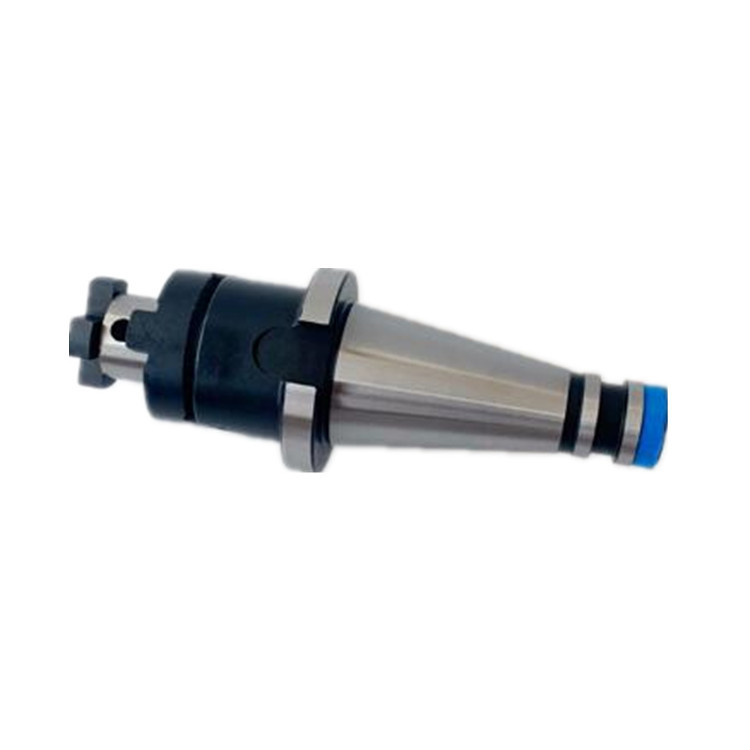

NT1 कम्बाइन शेल एंड मिल आर्बर उत्पाद का वर्णन
1अनुक्रमण योग्य अनुहार मिलों को क्लैंप करने के लिए मानक फेस मिल एरब। रेंज अधिकांश कॉपर में 160 मिमी (या चयनित कॉपर पर 200 मिमी) तक की लंबाई में उपलब्ध है।
2स्पिंडल के साथ अधिकतम संपर्क के लिए एटी3 या बेहतर सटीकता मानक के लिए कॉपर ग्राउंड।
3सभी फेस मिल एरबर्स में सहिष्णुता ≤0.01 मिमी रखी गई है।
4पूर्व-संतुलन G6.3 8,000 आरपीएम तक पहुंच सकता है, हैमर मशीन द्वारा गतिशील संतुलन, G2.5 उपलब्ध है।
5आंतरिक छेद सहिष्णुताः H5 ((DIN-1835-B मानक) ।

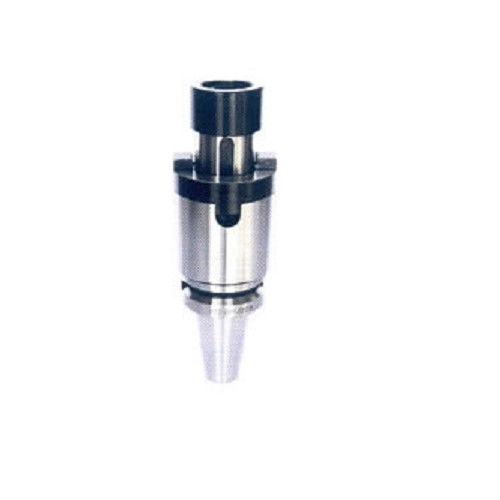

बीटी40 कम्बाइन शेल एंड मिल का धनुष
• हल्के और भारी कार्य करने वाली फ्रिलिंग मशीनों और छोटे टर्नों में अंत मिलों, स्लॉट ड्रिल या इसी तरह के टूलींग को कुशलतापूर्वक रखने के लिए उपयोगी।
• +.10 माइक्रोन के भीतर एकाग्रता के साथ बहुत निकट सहिष्णुता के लिए बाहरी और आंतरिक रूप से सटीक रूप से ग्राउंड।
• कोलेट चक की आवश्यकता समाप्त हो जाती है।
• जटिल घटकों को बनाने के दौरान मशीनिंग क्षेत्र को आसानी से देखा जा सकता है।
• केस हार्ड स्टील से निर्मित।
