| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | QFMH |
| मॉडल संख्या: | बीटी30, बीटी40, बीटी50 |
| न्यूनतम आदेश मात्रा: | 10PCS |
| मूल्य: | USD 8/PCS |
| पैकेजिंग विवरण: | प्लास्टिक का डिब्बा |
| प्रसव के समय: | पांच दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 1000PCS/माह |
| शीतलक छिद्र: | हाँ | काटने की दिशा: | दांया हाथ |
|---|---|---|---|
| कटिंग एज एंगल: | 90° | अत्याधुनिक लंबाई: | 50 मिमी |
| बांसुरी की लंबाई: | 45 मिमी | सामग्री: | 20CrMnTi |
| नाम: | BT40 उपकरण धारक | कुल लंबाई: | 120 मिमी |
| शैंक डायमीटर: | 20 मिमी | शंकु प्रकार: | MAS403 |
| सतह खत्म: | पॉलिश | सहनशीलता: | ± 0.005 मिमी |
| प्रयोग: | ड्रिलिंग मशीनिंग | आकार: | BT50 B20 |
| मॉडल: | बी 16 | ||
| प्रमुखता देना: | 20CrMnTi BT उपकरण धारक,ड्रिल Chuck Arbor BT30,बीटी उपकरण धारक ड्रिल चक आर्बर |
||

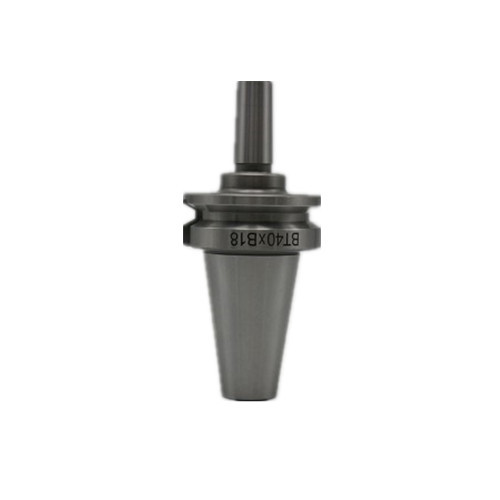

बीटी ड्रिल चक आर्मर्स फ्रिलिंग मशीन के लिए, बीटी30/40/50,20CrMnTi, बीटी उपकरण धारक
पीसने की मशीन स्प्रिंग BT ड्रिल चक आर्बर्स, शीतलन के तीन प्रकार A:प्रशीतन आपूर्ति के बिना AD:केंद्रीय शीतलन आपूर्ति AD/B:केंद्रीय शीतलन आपूर्ति और कॉलर के माध्यम से आंतरिक शीतलक के साथ,कनेक्टिंग रॉड मुख्य रूप से ड्रिल चक में इस्तेमाल ड्रिलिंग और मिलिंग मशीन के लिए प्रयोग किया जाता है, बीटी ड्रिल चक आर्बर आम तौर पर लेथ, मिलिंग मशीन, मशीनिंग सेंटर मशीन आदि के लिए इस्तेमाल किया। बीटी ड्रिल चक आर्बर मिश्र धातु संरचना स्टील का उपयोग कर कनेक्टिंग रॉड,कठोरता 58-62 डिग्री तक पहुंच गई, 12000 आरपीएम तक की गति
विनिर्देश
1.बीटी ड्रिल चक आर्बर मॉडल: बीटी30/40/50
2.बीटी ड्रिल चक आर्बर सामग्री:20CrMnTi
3.बीटी ड्रिल चक आर्बर कठोरः एचआरसी 58-62
4. रन आउट 0.005 मिमी से कम है
5.बीटी ड्रिल चक आर्बर टूल धारक कवर की व्यवस्था करता है BT30/40/50,CATEE30/40/50,DIN69871A30,40,50
6.तीन प्रकार के शीतलन A: शीतलन आपूर्ति के बिना AD: केंद्रीय शीतलन आपूर्ति AD/B: केंद्रीय शीतलन आपूर्ति और कॉलर के माध्यम से आंतरिक शीतलक के साथ
7. संतुलित उपकरण धारक उपलब्ध G6.3=12000rpm G2.5=20000rpm
8.बीटी ड्रिल चक आर्बर उपयुक्त चेहरे काटनेवालाः 13mm-50mm
|
मॉडल नं. BT-NO.s-L1 |
L2 | L1 | D | डी1 | ड्रॉबार धागा | Wt ((kg) |
| बी.टी.पी. | 16.669 | 127.1 | 9.754 | 44.45 | एम16 | 1.15 |
| BT2 | 22.225 | 132.6 | 14.199 | 44.45 | एम16 | 1.25 |
| बी.टी.पी. | 19.05 | 129.4 | 13.940 | 44.45 | एम16 | 1.20 |
| बीटीएसपीई | 30.956 | 141.4 | 20.599 | 44.45 | एम16 | 1.45 |
| बी.टी.एस. | 42.069 | 152.5 | 28.550 | 44.45 | एम16 | 1.55 |
| बीटीएसपी | 47.625 | 158 | 35.890 | 44.45 | एम16 | 1.60 |
| बी.टी.पी. | 25.4 | 135.8 | 17.170 | 44.45 | एम16 | 1.30 |
| बी.टी.पी. | 25.4 | 135.8 | 15.850 | 44.45 | एम16 | 1.30 |
| बी.टी.पी. | 14.5 | 124.9 | 10.094 | 44.45 | एम16 | 1.40 |
| बी.टी.पी. | 14.5 | 199.9 | 10.094 | 44.45 | एम16 | 1.76 |
| बी.टी.पी. | 18.5 | 128.9 | 12.065 | 44.45 | एम16 | 1.34 |
| बी.टी.पी. | 24 | 121.4 | 15.733 | 44.45 | एम16 | 1.40 |
| बी.टी.पी. | 24 | 134.4 | 15.733 | 44.45 | एम16 | 1.45 |
| बी.टी.पी. | 24 | 164.4 | 15.733 | 44.45 | एम16 | 1.55 |
| बी.टी.पी. | 24 | 179.4 | 15.733 | 44.45 | एम16 | 1.40 |
| बी.टी.पी. | 32 | 142.4 | 17.780 | 44.45 | एम16 | 1.70 |
| बी.टी.पी. | 32 | 172.4 | 17.780 | 44.45 | एम16 | 1.76 |
| बीटीआई-बीटीआई | 16.669 | 163.5 | 9.754 | 69.85 | M24 | 3.60 |
| बीटी50-जे२-४५ | 22.225 | 169 | 14.199 | 69.85 | M24 | 3.95 |
| बीटीई-बीटीई-बीटीई | 19.05 | 165.9 | 13.940 | 69.85 | M24 | 3.90 |
| बीटीई-बीटीई | 30.956 | 177.8 | 20.599 | 69.85 | M24 | 3.70 |
| बी.टी.पी. | 42.069 | 188.9 | 28.550 | 69.85 | M24 | 3.75 |
| बीटीआईएस | 47.625 | 194.4 | 35.890 | 69.85 | M24 | 3.80 |
| बीटीईसीएस | 25.4 | 172.2 | 17.170 | 69.85 | M24 | 4.00 |
| बी.टी.पी. | 25.4 | 172.2 | 15.850 | 69.85 | M24 | 4.00 |
| बीटी50-बी10-45 | 14.5 | 161.3 | 10.094 | 69.85 | M24 | 3.60 |
| बीटी50-बी10-100 | 14.5 | 216.3 | 10.094 | 69.85 | M24 | 3.80 |
| बीटी50-बी12-45 | 18.5 | 165.3 | 12.065 | 69.85 | M24 | 3.60 |
| बीटी50-बी16-45 | 24 | 170.8 | 15.733 | 69.85 | M24 | 3.65 |
| बी.टी.पी. | 24 | 185.8 | 15.733 | 69.85 | M24 | 3.70 |
| बी.टी.सी. | 24 | 200.8 | 15.733 | 69.85 | M24 | 3.74 |
| बीटी50-बी16-90 | 24 | 215.8 | 15.733 | 69.85 | M24 | 3.78 |
| बीटी50-बी18-45 | 32 | 178.8 | 17.780 | 69.85 | M24 | 3.70 |
बीटी ड्रिल चक अरबर बीटी30/बीटी40/बीटी50,बीटी ड्रिल चक अरबर मिश्र धातु संरचना इस्पात का उपयोग कर कनेक्टिंग रॉड, कठोरता 58-62 डिग्री तक पहुंच गई, गति 12000 आरपीएम तक।कनेक्टिंग रॉड मुख्य रूप से ड्रिल चक में इस्तेमाल ड्रिलिंग और मिलिंग मशीन के लिए प्रयोग किया जाता है, बीटी ड्रिल चक आर्बर आम तौर पर टरथ, फ्रिलिंग मशीन, मशीनिंग सेंटर मशीन आदि के लिए उपयोग किया जाता है।
