| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | QFMH |
| मॉडल संख्या: | एनटी30,एनटी40,एनटी50 |
| न्यूनतम आदेश मात्रा: | 10PCS |
| मूल्य: | USD 20/PCS |
| पैकेजिंग विवरण: | प्लास्टिक का डिब्बा |
| प्रसव के समय: | पांच दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 1000PCS/माह |
| आवेदन: | पिसाई | ब्रांड: | एनटी |
|---|---|---|---|
| कलई करना: | TiAlN | कटिंग एज एंगल: | 90° |
| बांसुरी की लंबाई: | 2.5 | बांसुरी संख्या: | 2 |
| सामग्री: | 20CrMnTi | नाम: | एनटी टूल होल्डर |
| कुल लंबाई: | 133 | शैंक डायमीटर: | 1/2 |
| शंकु प्रकार: | आईएसओ | आकार: | ISO40 B16 |
| प्रकार: | औज़ार धारक | वजन: | 0.98 किग्रा |
| पैकेज: | प्लास्टिक बॉक्स | ||
| प्रमुखता देना: | ISO40 B16 NT उपकरण धारक,NT फ्राइंग मशीन के लिए उपकरण धारक,फ्रिलिंग मशीन ड्रिल चक आर्बर |
||

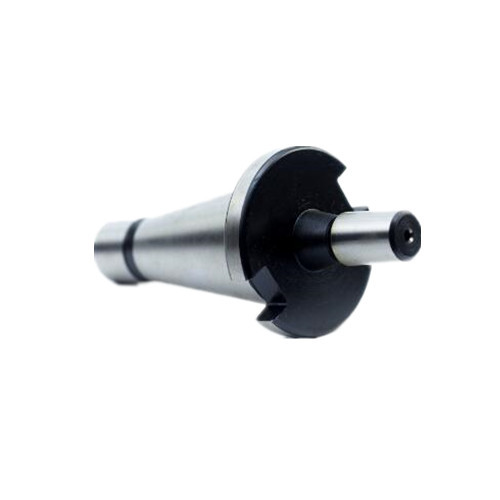

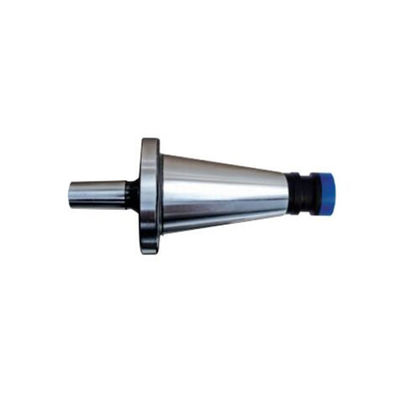

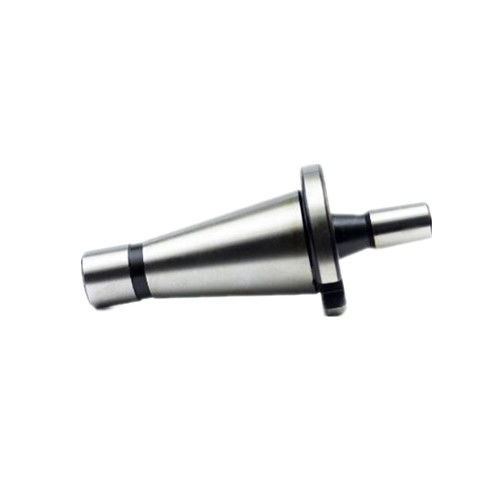

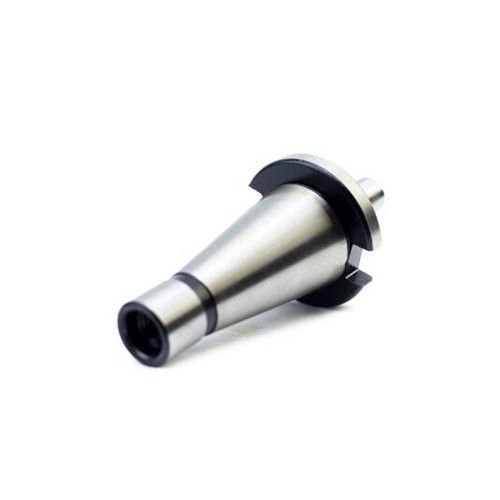

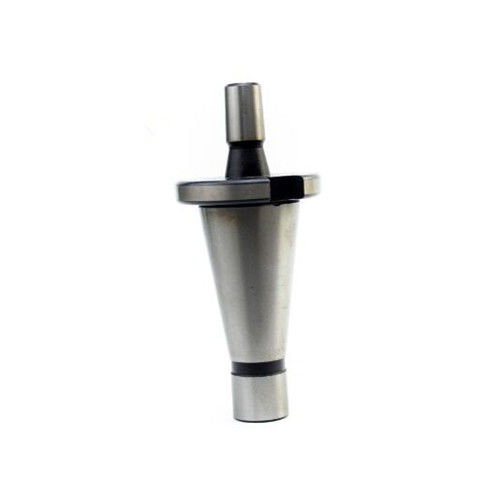

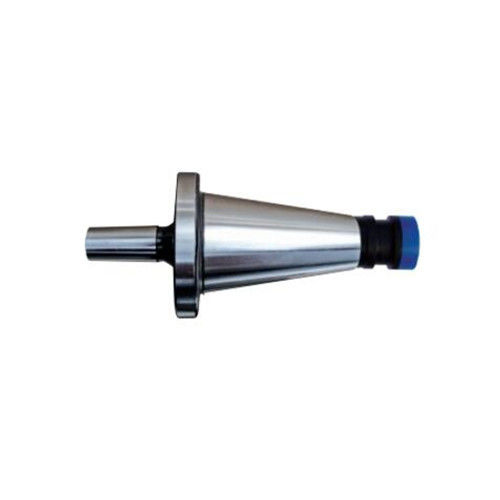

सीएनसी ड्रिल चाक आर्मर NT उपकरण धारक के लिए मिलिंग मशीन NT शंक ड्रिल चाक आर्मर
ड्रिल चक आर्मर एक उपकरण है जिसका उपयोग ड्रिल चक को ड्रिल प्रेस या फ्रिलिंग मशीन के धुरी से जोड़ने के लिए किया जाता है।यह आम तौर पर एक घुमावदार शाफ्ट है कि धुरी में फिट बैठता है और एक कॉपर अंत है कि चक में फिट बैठता है से मिलकर बनता हैयह मशीन पर विभिन्न प्रकार के और आकार के ड्रिल चक को तेजी से और सुरक्षित रूप से संलग्न करने की अनुमति देता है, जिससे ड्रिल ऑपरेशन में बहुमुखी प्रतिभा की अनुमति मिलती है।
| मॉडल 7;24.NO.S | D | d | L | एम | WT |
| ISO30-J1 | 31.75 | 9.754 | 106 | एम12 | 0.326 |
| ISO30-J2S | 31.75 | 13.94 | 109 | एम12 | 0.341 |
| ISO30-J2 | 31.75 | 14.199 | 113 | एम12 | 0.349 |
| ISO30-J33 | 31.75 | 15.85 | 122 | एम12 | 0.377 |
| ISO30-J6 | 31.75 | 17.17 | 122 | एम12 | 0.388 |
| ISO30-J3 | 31.75 | 20.599 | 123 | एम12 | 0.426 |
| ISO30-J4 | 31.75 | 28.55 | 136 | एम12 | 0.602 |
| ISO30-J5 | 31.75 | 35.89 | 145 | एम12 | 0.827 |
| ISO40-J0 | 44.45 | 6.35 | 126 | एम16 | 0.789 |
| ISO40-J1 | 44.45 | 9.754 | 133 | एम16 | 0.797 |
| ISO40-J2S | 44.45 | 13.94 | 136 | एम16 | 0.817 |
| ISO40-J2 | 44.45 | 14.199 | 141 | एम16 | 0.829 |
| ISO40-J33 | 44.45 | 15.85 | 145 | एम16 | 0.853 |
| ISO40-J6 | 44.45 | 17.17 | 145 | एम16 | 0.864 |
| ISO40-J3 | 44.45 | 20.599 | 150 | एम16 | 0.902 |
| ISO40-J4 | 44.45 | 35.89 | 165 | एम16 | 1.028 |
| ISO40-J5 | 44.45 | 25.89 | 170 | एम16 | 1.303 |
| ISO50-J1 | 69.85 | 9.754 | 175 | M24 | 2.672 |
| ISO50-J2S | 69.85 | 13.94 | 177 | M24 | 2.692 |
| ISO50-J2 | 69.85 | 14.199 | 180 | M24 | 2.704 |
| ISO50-J33 | 69.85 | 15.85 | 184 | M24 | 2.728 |
| ISO50-J6 | 69.85 | 17.17 | 184 | M24 | 2.739 |
NT30 ड्रिल चक एरबर्स, मिश्र धातु संरचना स्टील का उपयोग करके कनेक्टिंग रॉड, कठोरता 58-62 डिग्री तक पहुंच गई, गति 12000 आरपीएम तक।कनेक्टिंग रॉड मुख्य रूप से ड्रिल चक में इस्तेमाल ड्रिलिंग और मिलिंग मशीन के लिए प्रयोग किया जाता है, आम तौर पर टर्न, फ्रिलिंग मशीन, मशीनिंग सेंटर मशीन आदि के लिए प्रयोग किया जाता है।
विनिर्देश
1.NT ड्रिल चक आर्बर मॉडल: NT30/40/50
2.NT ड्रिल चक आर्बर सामग्री:20CrMnTi
3.एनटी ड्रिल चक आर्बर कठोरः एचआरसी 58-62
4.एनटी ड्रिल चक आर्बर रन आउट 0.005 मिमी से कम है
5. औजार धारक कवर की व्यवस्था करता है BT30/40/50,CATEE30/40/50,DIN69871A30,40,50
6.NT ड्रिल Chuck Arbor तीन प्रकार के शीतलन A: बिना शीतलन आपूर्ति AD: केंद्रीय शीतलन आपूर्ति AD/B: केंद्रीय शीतलन आपूर्ति और कॉलर के माध्यम से आंतरिक शीतलक के साथ
7. संतुलित उपकरण धारक उपलब्ध G6.3=12000rpm G2.5=20000rpm
अपने ड्रिल या मिल के लिए एक ड्रिल चक के अनुकूलन के लिए मिल एंड ड्रिल चक मोर्स कॉपर धारक। बस ड्रिल चक को पिंटल पर फायर करें और आप चले जाते हैं।
पीसने के लिए NT ड्रिल चक एरबर एक उपकरण है जिसका उपयोग पीसने की मशीनों में ड्रिल चक को सुरक्षित रूप से जगह पर रखने के लिए किया जाता है। यह विशेष रूप से NT (नोस टपर) धुरी प्रणाली का उपयोग करने वाली मशीनों के लिए डिज़ाइन किया गया है।धनुष को पीसने की मशीन के धुरी में डाला जाता है, और फिर ड्रिल चक को बार्बर से जोड़ा जाता है। इससे वर्कपीस पर सटीक ड्रिलिंग ऑपरेशन किए जा सकते हैं।NT ड्रिल चक arbor ड्रिलिंग अनुप्रयोगों में स्थायित्व और सटीकता सुनिश्चित करने के लिए उच्च गुणवत्ता वाली सामग्री से बना है.
