| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | QFMH |
| मॉडल संख्या: | CATE30,CATE40,CATE50 |
| न्यूनतम आदेश मात्रा: | 10PCS |
| मूल्य: | USD 10/PCS |
| पैकेजिंग विवरण: | प्लास्टिक का डिब्बा |
| प्रसव के समय: | पांच दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 1000PCS/माह |
| आवेदन: | सीएनसी मशीन | रंग: | चाँदी |
|---|---|---|---|
| ऊंचाई: | 20 मिमी | लम्बाई: | 80 मिमी |
| सामग्री: | 20CrMnTi | पैकेज: | बक्सा |
| उत्पाद का नाम: | कैट टूल होल्डर | आकार: | सिलेंडर |
| आकार: | CATE40-ER16 | सतह का उपचार: | चमकाने |
| सहनशीलता: | 0.01 एम एम | वजन: | 1.5 किलो |
| प्रमुखता देना: | CT50 ER16 कोलेट चक,CT40 ER16 कोलेट चक,सीएनसी मशीन के लिए ER16 उपकरण धारक |
||

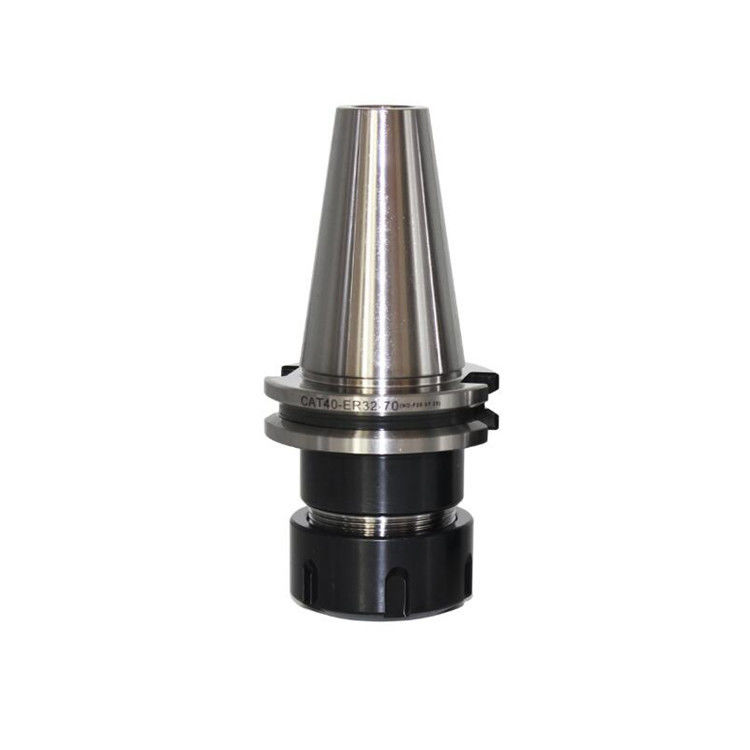

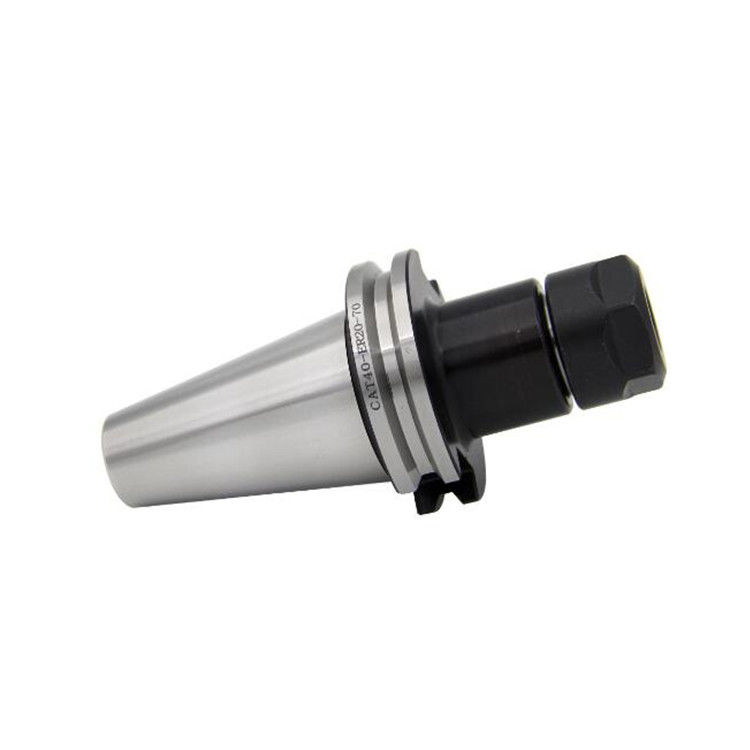

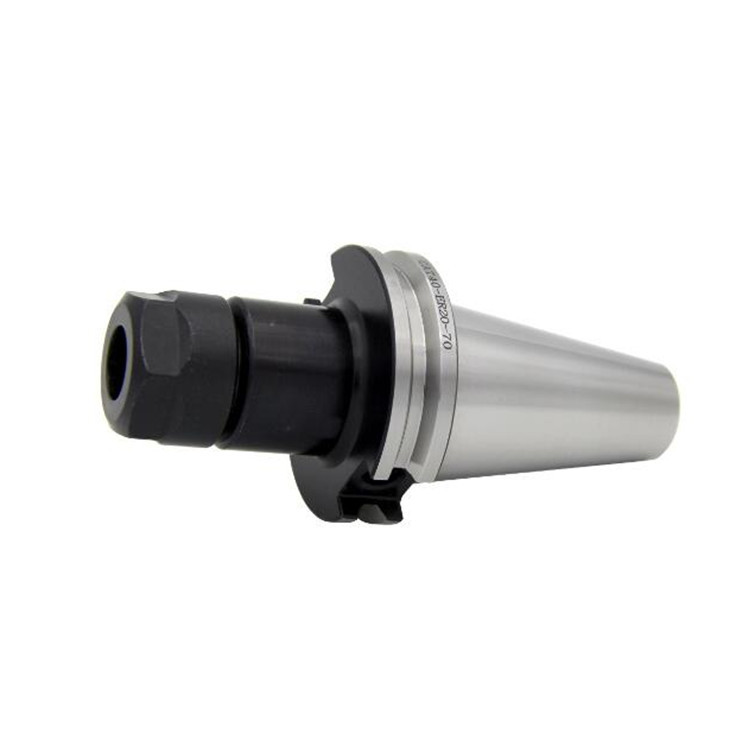

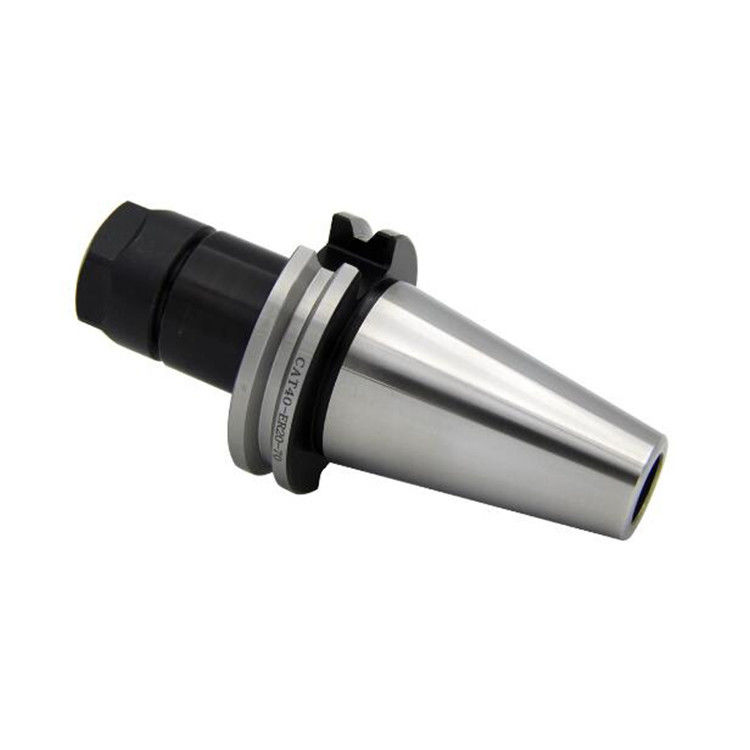

CATEE मानक CT40 CT50 ER Collet Chuck उपकरण सहायक उपकरण CATEE ER Collet Chuck
टूल एक्सेसरीज कोलेट चक CATEE ER टूल होल्डर,उच्च परिशुद्धता CATEE शंकु टूल होल्डर,संतुलित G6.3 या G2.5 चुनने के लिए।
यांत्रिक धुरी और काटने के उपकरण और अन्य सहायक उपकरण कनेक्शन के लिए CATEE उपकरण धारक। एक सरल, लोकप्रिय धुरी शाफ्ट कनेक्शन मानक है, मुख्य रूप से CATEE30 CATEE40 CATEE50... आदि। मोल्ड उद्योग,और उच्च गति उत्कीर्णन मशीन, अधिक इस्तेमाल किया।
CATEE ER Collet Chuck सीएनसी उपकरण धारक
1.CATEE ER Collet Chuck सामग्री: संबद्ध मामले कठोर स्टील, काला समाप्त और सटीक पीस
2. CATEE ER Collet Chuck आकारः CT40-ER40-80 CT30-ER20-70, CT40-ER20-70, CT50-ER20-70
3. CATEE ER Collet Chuck सटीकताः 0.005 मिमी
4.CATEE ER Collet Chuck कठोरताः 52-58HRC
5सतहः गर्मी उपचार, रेत-ब्लास्टिंग
6मानक: बीटी एमएएस403, डीआईएन69871, डीआईएन2080, एएनएसआईबी5।5
7. कॉपर सहिष्णुताः एटी3
8. CATEE ER Collet Chuck शीतलक AD, B, AD+B प्रकार
9गतिशील संतुलन किया जा सकता है G6.3/12000rpm, G2.5/25000rpm
| मॉडल | D | डी1 | क्लैंपिंग रेंज |
| CATEE40-ER16-70 | 28 | 44.45 | 0.5-10 |
| CATEE40-ER16-100 | 28 | 44.45 | 0.5-10 |
| CATEE40-ER16-120 | 28 | 44.45 | 0.5-10 |
| CATEE40-ER20-70 | 35 | 44.45 | 0.5-13 |
| CATEE40-ER20-100 | 35 | 44.45 | 0.5-13 |
| CATEE40-ER25-70 | 42 | 44.45 | 0.5-16 |
| CATEE40-ER25-100 | 42 | 44.45 | 0.5-16 |
| CATEE40-ER25-150 | 42 | 44.45 | 0.5-16 |
| CATEE40-ER32-70 | 50 | 44.45 | 1 से 20 |
| CATEE40-ER32-100 | 50 | 44.45 | 1 से 20 |
| CATEE40-ER32-120 | 50 | 44.45 | 1 से 20 |
| CATEE40-ER32-150 | 50 | 44.45 | 1 से 20 |
| CATEE40-ER40-100 | 63 | 44.45 | 2-26 |
| CATEE40-ER40-120 | 63 | 44.45 | 2-26 |
| CATEE50-ER16-80 | 28 | 69.85 | 0.5-10 |
| CATEE50-ER20-80 | 35 | 69.85 | 0.5-13 |
| CATEE50-ER20-90 | 35 | 69.85 | 0.5-13 |
| CATEE50-ER20-150 | 35 | 69.85 | 0.5-13 |
| CATEE50-ER25-80 | 42 | 69.85 | 0.5-16 |
| CATEE50-ER25-105 | 42 | 69.85 | 0.5-16 |
| CATEE50-ER25-135 | 42 | 69.85 | 0.5-16 |
| CATEE50-ER32-80 | 50 | 69.85 | 1 से 20 |
| CATEE50-ER32-100 | 50 | 69.85 | 1 से 20 |
| CATEE50-ER32-120 | 50 | 69.85 | 1 से 20 |
| CATEE50-ER40-80 | 63 | 69.85 | 2-26 |
| CATEE50-ER40-100 | 63 | 69.85 | 2-26 |
| CATEE50-ER40-120 | 63 | 69.85 | 2-26 |
CATEE ER कोलेट चक उपकरण सहायक उपकरण हैं जिनका उपयोग सीएनसी मशीनिंग और फ्रिलिंग ऑपरेशन में किया जाता है। उन्हें काटने के उपकरण, जैसे कि अंत मिल और ड्रिल, को सुरक्षित रूप से पकड़ने के लिए डिज़ाइन किया गया है,मशीनिंग प्रक्रिया के दौरान जगह में.
CATEE (Center for Advanced Technology) पदनाम चक में प्रयुक्त टूल होल्डर कॉपर के प्रकार को संदर्भित करता है।सीएटी उपकरण धारकों का व्यापक रूप से उद्योग में उपयोग किया जाता है और उनकी उच्च सटीकता और कठोरता के लिए जाना जाता है.
ईआर (विस्तारित रेंज) कोलेट एक प्रकार का कोलेट है जो आमतौर पर सीएनसी मशीनिंग में उपयोग किया जाता है। उन्हें एक उच्च क्लैंपिंग बल और उत्कृष्ट उपकरण एकाग्रता प्रदान करने के लिए डिज़ाइन किया गया है।ईआर कोलेट्स विभिन्न उपकरण व्यास को समायोजित करने के लिए विभिन्न आकारों में आते हैं.

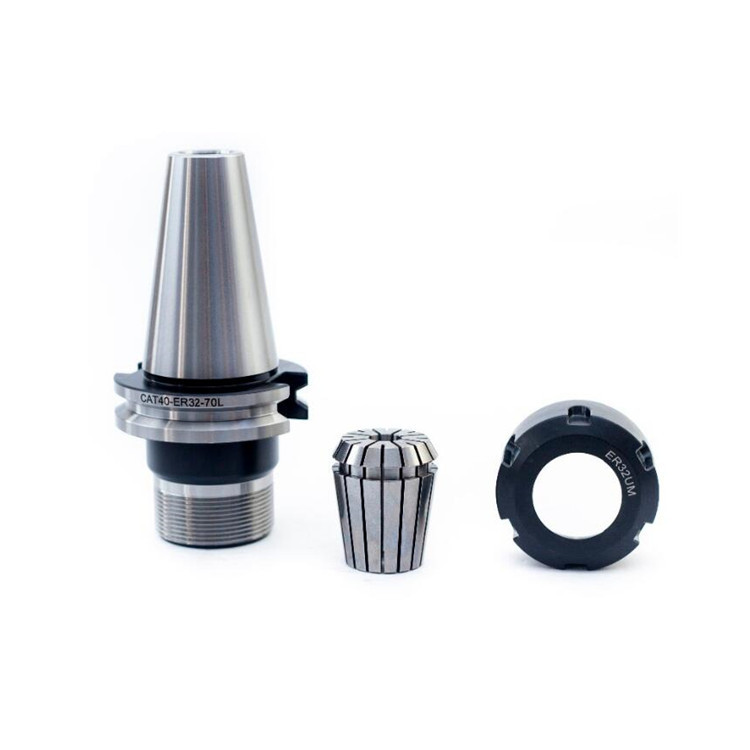

CATEE ER कोलेट चक CATEE उपकरण धारक कॉपर को ER कोलेट सिस्टम के साथ जोड़ता है, जिससे उपकरण को आसानी से और कुशलता से बदलने की अनुमति मिलती है। कोलेट चक को सीएनसी मशीन के धुरी में डाला जाता है,और कॉलर उपकरण शांक के चारों ओर कस है, इसे अपनी जगह पर सुरक्षित रखें।
कैट ईआर कोलेट चक में कई फायदे हैं, जिनमें उपकरण की बेहतर समकक्षता, बढ़ी हुई कठोरता और उपकरण के निचले भाग में कमी शामिल है।और सामान्य मशीनिंग, जहां सटीकता और प्रदर्शन महत्वपूर्ण हैं।
कुल मिलाकर, CATEE ER कोलेट चक सीएनसी मशीनिंग और फ्रिलिंग संचालन के लिए आवश्यक उपकरण सहायक उपकरण हैं, जो काटने के उपकरण को सुरक्षित रूप से रखने का एक विश्वसनीय और कुशल तरीका प्रदान करते हैं।
