20CrMnTi फेस मिल आर्बर सीएटी टूल होल्डर फ्लैंज और कॉपर फेस फ्राइंग कटर

CATEE टूल होल्डर∙ Face Mill Arbor∙ Flange & CATEE Taper face milling cutter

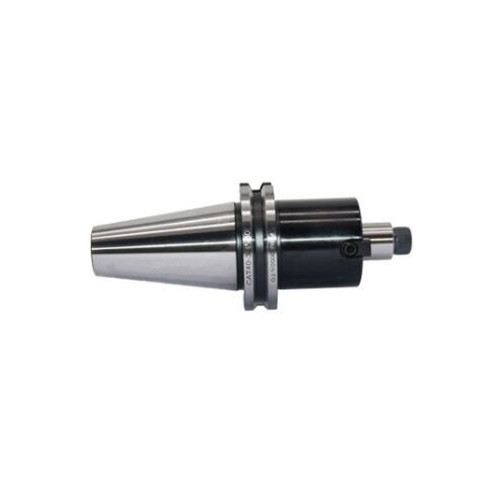

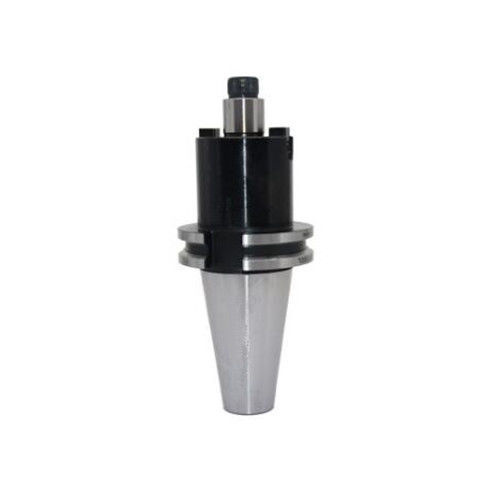

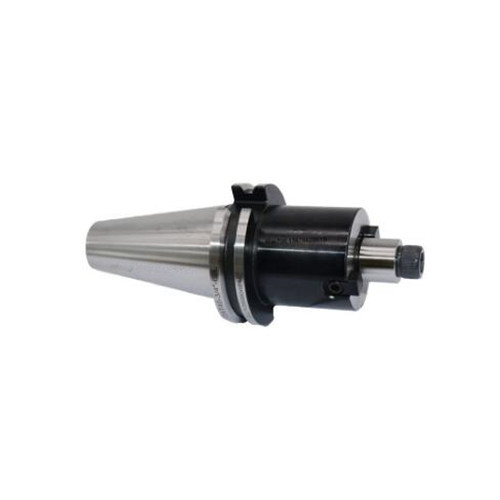

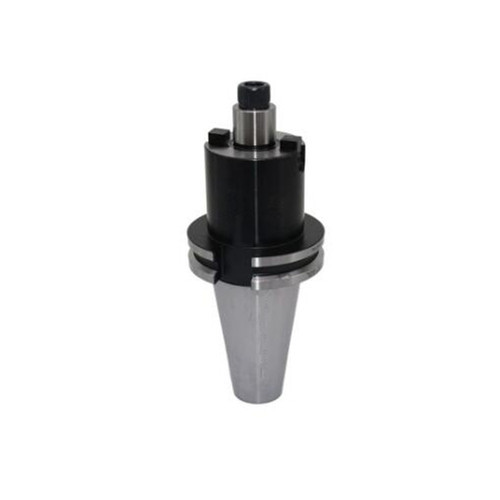

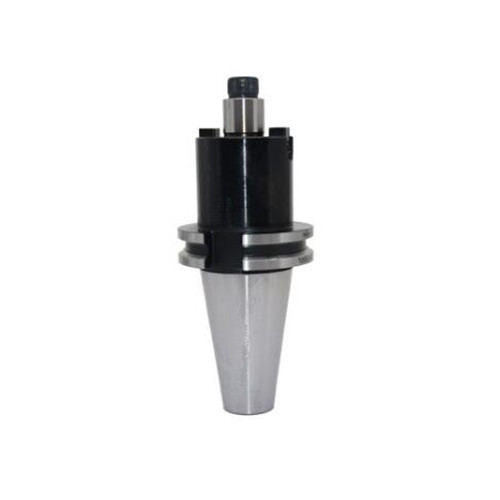

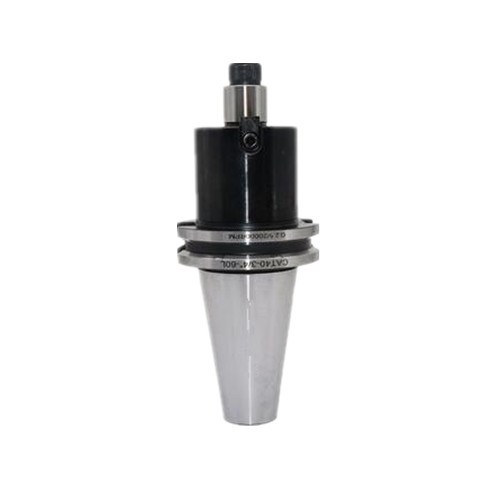

फेस मिल आर्बर कैट (कैटरपिलर) फेस मिलिंग होल्डर फेस मिलिंग ऑपरेशन के लिए मिलिंग मशीनों में इस्तेमाल किया जाने वाला टूल होल्डर है।यह मशीनिंग के दौरान सुरक्षित रूप से जगह में एक चेहरे पीस काटने (भी एक चेहरे मिल के रूप में जाना जाता है) रखने के लिए बनाया गया है.

CATEE पदनाम उपकरण धारक में प्रयुक्त कॉपर के प्रकार को संदर्भित करता है। CATEE उपकरण धारकों में एक फ्लैंज और कॉपर होता है जो CATEE उपकरण धुरी के साथ संगत होते हैं,जो आम तौर पर सीएनसी फ्रिलिंग मशीनों पर पाए जाते हैं.

फेस मिल आर्बर कैट फेस मिलिंग होल्डर में आमतौर पर एक सिंड्रिकल शाफ्ट होता है जिसमें एक छोर पर कैट कॉपर होता है और दूसरे छोर पर फ्लैंज होता है।फ्लैंज में चेहरे के पीसने वाले कटर को माउंट करने के लिए छेद या स्लॉट होते हैं, जिसे आमतौर पर पेंच या क्लैंप से सुरक्षित किया जाता है।

जब फेस मिल आर्बर सीएटी फेस मिलिंग होल्डर को फ्रीजिंग मशीन के स्पिंडल में डाला जाता है, तो सीएटी कॉपर एक सुरक्षित और सटीक कनेक्शन प्रदान करता है,यह सुनिश्चित करना कि मशीनिंग के दौरान फेस फ्रिलिंग कटर ठीक से संरेखित रहेयह सटीक और कुशल चेहरे की पीसने के संचालन की अनुमति देता है, जिसमें एक समतल सतह बनाने के लिए एक वर्कपीस के चेहरे से सामग्री को हटाने की आवश्यकता होती है।

कुल मिलाकर, फेस मिल Arbor CATEE फेस मिलिंग होल्डर फेस मिलिंग ऑपरेशन के लिए एक आवश्यक उपकरण है,मिलिंग मशीन और चेहरे के मिलिंग कटर के बीच एक विश्वसनीय और कठोर कनेक्शन प्रदान करना.

फेस मिल आर्बर कैट फेस फ्रिलिंग होल्डर, प्रत्येक एफएमए/एफएमबी फेस फ्रिलिंग कटर फेस फ्रिलिंग कटर की असेंबली के लिए शिकंजा और लग से लैस है।रेडियल ड्राइव ग्रूव के साथ कटर को क्लैंप करने में इस्तेमाल किया उपकरण धारक, जैसे कि फेस फ्रिलिंग कटर, वर्टिकल डिस्क कटर, सेट टाइप एंड फ्रिल, हाई स्पीड और हाई प्रेसिजन मशीनिंग।

उपकरण धारक:
1शंक 7:24 कॉपर सटीकता ≤ AT3 और कुछ मानक आकारों का परीक्षण जर्मनी में निर्मित मानक निरीक्षण उपकरण पर किया जाता है।
2. आंतरिक शंकु का परीक्षण एक मानक वायवीय माप उपकरण से किया जाता है, और बड़े छोर का संपर्क क्षेत्र अनुपात 90% से अधिक होता है।
3शंक शरीर कूदता है ≤0.002.
5. कैट फेस मिलिंग धारक हैंडल मध्यम गति परिशुद्धता मशीनिंग के लिए उपयुक्त है
6गतिशील संतुलनः G6.3 12000/18000RPM G2.5 15000/25000RPM मांग के अनुसार बनाया जा सकता है। यह ग्राहक की आवश्यकताओं के अनुसार भी अनुकूलित किया जा सकता है।
7प्रत्येक एफएमए/एफएमबी फेस फ्रिलिंग कटर में फेस फ्रिलिंग कटर की असेंबली के लिए पेंच और लग्स लगे होते हैं।
8. यदि आपके पास उत्पादन विमान पीसने वाली कटर - विस्तारित प्रकार है, तो आप पूछ सकते हैं.
9.सीएटी फेस फ्रिलिंग होल्डर सामग्रीः 20CrMnTi.
10.सीएटी फेस फ्रिलिंग होल्डर कठोरताः एचआरसी 54 ° -60 °
11.सीएटी फेस फ्रिलिंग होल्डर कार्बोराइजिंग गहराईः > 0.8.

कैट फेस फ्रिलिंग होल्डर कटर बार की आवश्यकताएं निम्नलिखित हैं:
अधिक कसकर क्लैंप करने के लिए, बेहतर कठोरता, मशीनिंग उपकरण की छोटी विचलन सटीकता, इस मामले में संभावित खेल की प्रभावशीलता कर सकते हैं!
कैट फेस फ्रिलिंग होल्डर कटर बार ध्यान देने की आवश्यकता वाले मामलों की सटीकता की जाँच करेंः
1, पैमाने की सटीकता और विश्वसनीयता की सटीकता, माप की इकाई कम से कम 0.002 मिमी।
2, अंतरराष्ट्रीय मानक के अनुसार मुख्य परीक्षण पट्टी
3, वोल्फ्रेम स्टील मोल्ड की सटीकता योग्य है।
4, सामने के कटर बार, सभी भागों को अच्छी तरह से साफ करें, जैसे कि कोलेट नट आदि। और साथ ही, मशीन धुरी की सफाई पर ध्यान देना चाहिए।
5, काटने की पट्टी clamping वोल्फ्रेम स्टील मोल्ड पट्टी, की आवश्यकता के अनुरूप सभी प्रकार के उपकरण छड़ी डिवाइस विवरण के.
6, यदि माप 180 डिग्री विचलन, कारण हो सकता हैयह सिर या मैकेनिकल धुरी कॉपर सटीकता आदि।
