| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | QFMH |
| मॉडल संख्या: | ईआर8,ईआर11,ईआर16,ईआर20,ईआर25,ईआर32,ईआर40,ईआर50 |
| न्यूनतम आदेश मात्रा: | 10PCS |
| मूल्य: | USD 1/PCS |
| पैकेजिंग विवरण: | प्लास्टिक का डिब्बा |
| प्रसव के समय: | पांच दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 10000 पीसी / माह |
| शुद्धता: | 0.008 मिमी | आवेदन: | सीएनसी मशीन, मिलिंग मशीन, ड्रिलिंग मशीन |
|---|---|---|---|
| क्लैम्पिंग रेंज: | 1-40 मिमी | विशेषताएँ: | उच्च परिशुद्धता, उच्च गुणवत्ता, लंबी सेवा जीवन |
| कठोरता: | एचआरसी50-55 | उष्मा उपचार: | उच्च आवृत्ति शमन |
| सामग्री: | 65 मिलियन | पैकेज: | प्लास्टिक बॉक्स/कार्टन/फूस |
| उत्पाद का नाम: | परिशुद्धता ईआर कोलेट | आकार: | ईआर11, ईआर16, ईआर20, ईआर25, ईआर32, ईआर40 |
| ब्रांड: | ईआर कोलेट | ||
| प्रमुखता देना: | स्प्रिंग ER40 कोलेट,HRC50 ER Collet,सीएनसी मशीन ER Collet |
||

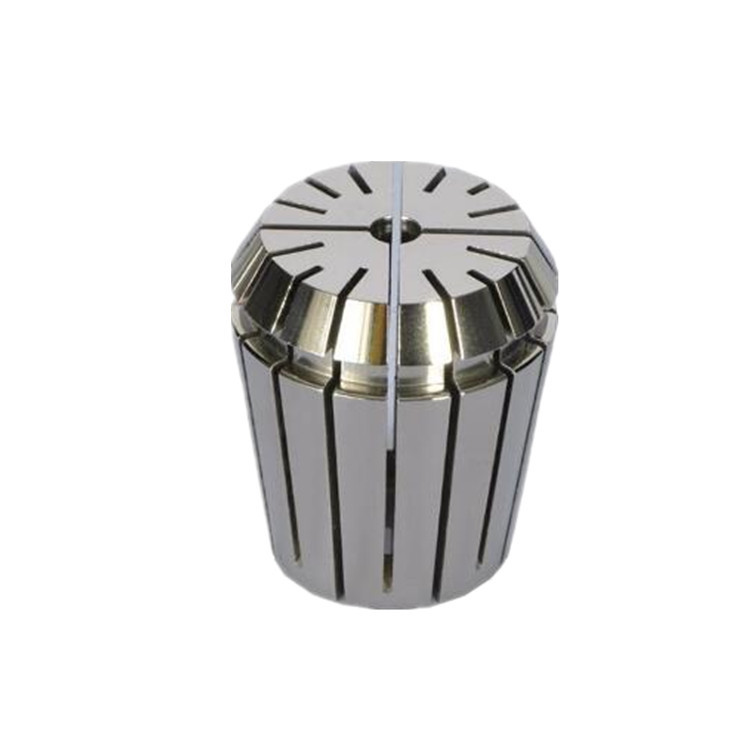

विस्तारित रेंज क्लैंपिंग के लिए ER40 स्प्रिंग कोलेट, 8-34 मिमी रेंज स्प्रिंग कोलेट
ईआर40 स्प्रिंग कोलेट एक प्रकार का कोलेट है जिसका उपयोग मशीनिंग संचालन में ड्रिल, एंड मिल और रीमर जैसे काटने के उपकरण को पकड़ने और सुरक्षित करने के लिए किया जाता है। वे ईआर कोलेट सिस्टम का हिस्सा हैं,जो सीएनसी मिलिंग मशीनों में उपकरण धारक के लिए व्यापक रूप से इस्तेमाल मानक है.
ER40 स्प्रिंग कोलेट्स में 26 मिमी से 34 मिमी तक की क्लैंपिंग रेंज होती है, जिसका अर्थ है कि वे उस सीमा के भीतर शांक व्यास वाले काटने के उपकरण को सुरक्षित रूप से पकड़ सकते हैं। नाम में "ER" का अर्थ है "विस्तारित रेंज," यह दर्शाता है कि इन कोलेट्स अन्य ईआर कोलेट आकार की तुलना में एक बड़ी clamping रेंज है.
स्प्रिंग कोलेट डिजाइन त्वरित और आसान उपकरण परिवर्तन की अनुमति देता है, क्योंकि कोलेट को आंतरिक स्प्रिंग को संपीड़ित या जारी करके खोला और बंद किया जा सकता है।यह उपकरण पर एक कसकर और सुरक्षित पकड़ सुनिश्चित करता है, औजारों के प्रवाह को कम करने और मशीनिंग सटीकता में सुधार।

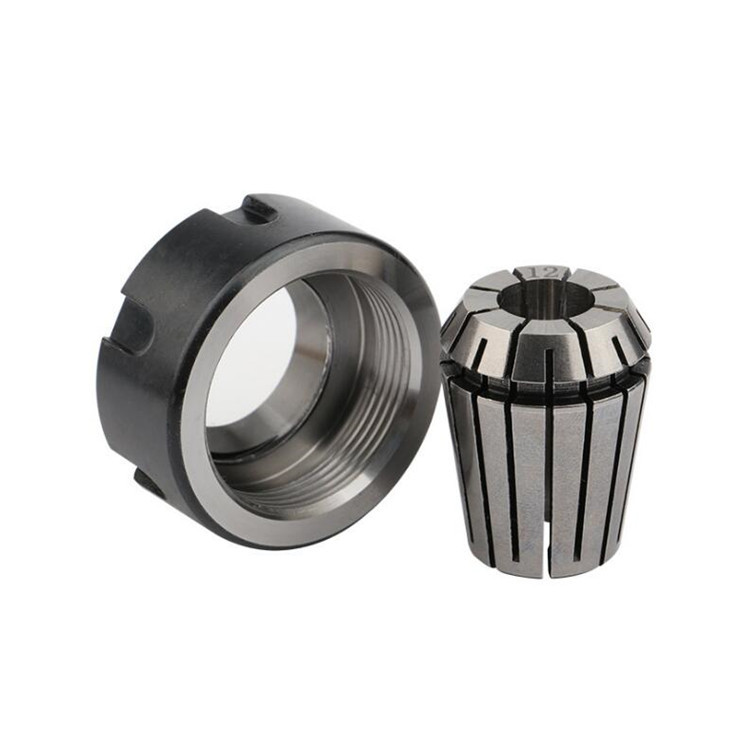

ER40 स्प्रिंग कोलेट आमतौर पर भारी शुल्क मिलिंग अनुप्रयोगों में उपयोग किए जाते हैं जिनके लिए बड़े काटने के उपकरण और उच्च काटने के बल की आवश्यकता होती है। वे ER40 कोलेट चक के साथ संगत हैं,जिसका उपयोग मिलिंग मशीन के धुरी के अंदर कोलेट को जगह में रखने के लिए किया जाता है.
कुल मिलाकर, ER40 स्प्रिंग कोलेट्स सीएनसी फ्रिलिंग ऑपरेशन के लिए एक विश्वसनीय और बहुमुखी उपकरण होल्डिंग समाधान हैं, जो उपकरण क्लैंपिंग में सटीकता और स्थिरता प्रदान करते हैं।
| मॉडल | d | D | डी1 | डी2 | L | ढकने योग्य क्षमता |
||
| ER8 | 1.0-5.0 | 8 | 8.45 | 6.5 | 13.5 | 0.50 | ||
| ER11 | 1.0-7.0 | 11 | 11.5 | 9.5 | 18 | 0.50 | ||
| ER16 | 1.0-2.5 | 16 | 17 | 13.8 | 27.5 | 0.50 | ||
| ER16 | 2.5-10.0 | 16 | 17 | 13.8 | 27.5 | 1.00 | ||
| ER20 | 1.0-2.5 | 20 | 21 | 17.4 | 31.5 | 0.50 | ||
| ER20 | 2.5-13.0 | 20 | 21 | 17.4 | 31.5 | 1.00 | ||
| ER25 | 1.0-2.5 | 25 | 26 | 22 | 34 | 0.50 | ||
| ER25 | 2.5-16.0 | 25 | 26 | 22 | 34 | 1.00 | ||
| ER32 | 2.0-2.5 | 32 | 33 | 29.2 | 40 | 0.50 | ||
| ER32 | 2.5-20.0 | 32 | 33 | 29.2 | 40 | 1.00 | ||
| ER40 | 3.0-26.0 | 40 | 41 | 36.2 | 46 | 1.00 | ||
| मॉडल | d | D | डी1 | डी2 | L | L1 | L2 | L3 |
| ER11 | 1/32-17/64 | 11 | 11.5 | 9.5 | 18 | 3.80 | 2.5 | 2 |
| ER16 | 1/32-3/8 | 16 | 17 | 13.8 | 27.5 | 6.26 | 4 | 2.7 |
| ER20 | 1/32-33/64 | 20 | 21 | 17.4 | 31.5 | 6.36 | 4.8 | 2.8 |
| ER25 | 5/64-5/8 | 25 | 26 | 22 | 34 | 6.66 | 5 | 3.1 |
| ER32 | 1/16-25/32 | 32 | 33 | 29.2 | 40 | 7.16 | 5.5 | 3.6 |
| ER40 | 1/8-1 इंच | 40 | 41 | 36.2 | 46 | 7.66 | 7 | 4.1 |

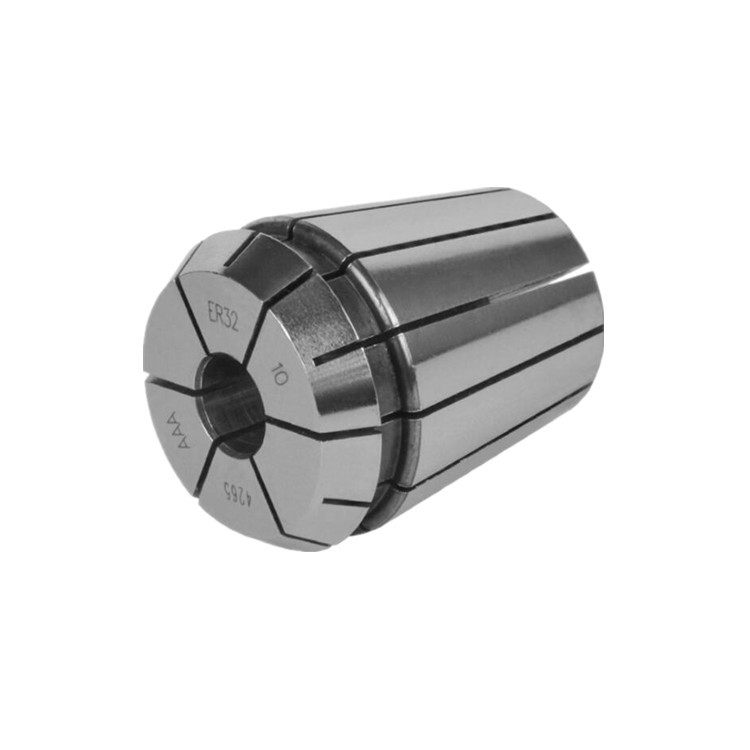

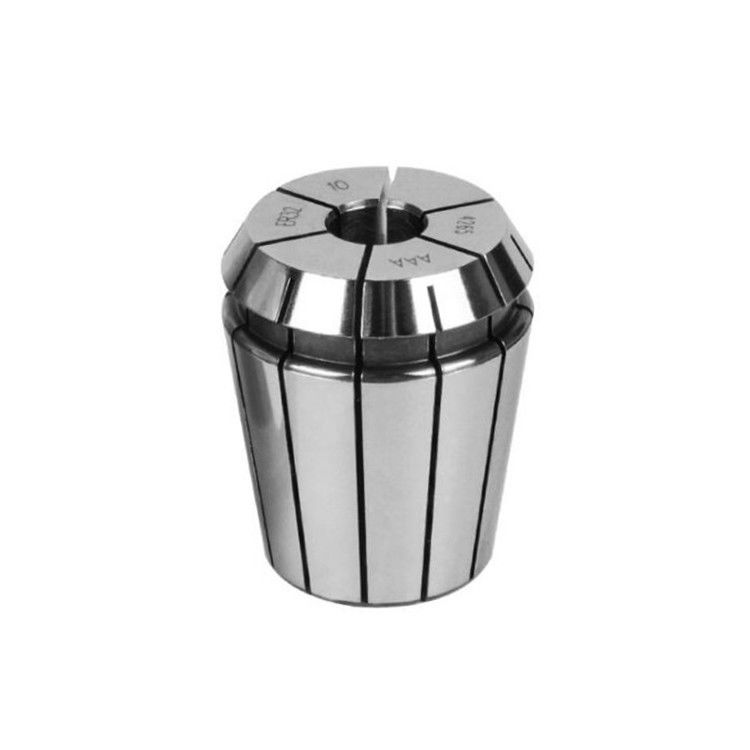

DIN6499B ER Collet,उच्च परिशुद्धता स्प्रिंग ER Collet ER11,er16,er25,er32,er40,ER Collet अनूठा डिजाइन रिंगल ग्रूव से पहले समाप्त होने वाले पीछे के स्लॉट के कारण यांत्रिक रूप से सील है,कोलेट के सामने शीतल द्रव के प्रवाह के मार्ग को पूरी तरह से अवरुद्ध.ईआर कोलेट थ्रू-कूलिंगेंट कटिंग टूल्स का उपयोग करते समय, ये कोलेट कटिंग टूल के सिर तक 100% कूलिंगेंट डिलीवरी सुनिश्चित करते हैं।ईआर कोलेट उपयोग की सीमा. बोरिंग, मिलिंग, ड्रिलिंग, टैपिंग, उत्कीर्णन, सीएनसी, धुरी मशीन, और अन्य प्रसंस्करण।
उच्च परिशुद्धता ER स्प्रिंग कोलेट ER11,er16,er25,er32,er40, विभिन्न प्रकार के प्रसंस्करण के लिए लागू, जिसमें ड्रिलिंग, मिलिंग, टैपिंग और मिलिंग शामिल हैं
1. 65Mn ईआर कोलेट; एचआरसी:44-48
2. स्प्रिंगर कोलेट आपकी पसंद के लिए 0.008 या 0.015 मिमी से कम की सटीकता।
312-41 मिमी के अधिकतम बाहरी व्यास के साथ पूर्ण मॉडल और विभिन्न विनिर्देशों का चयन उपलब्ध है
4. आसानी से क्षतिग्रस्त नहीं, स्थिर प्रदर्शन, उच्च सटीकता, और पूरे प्रसंस्करण गति रेंज के भीतर अधिक स्थिर clamping बल
5. मजबूत बहुमुखी प्रतिभा, छोटे बैचों और कई प्रसंस्करण कार्यों के लिए उपयुक्त, समय की बचत, और आसान संचालन। चयनित इस्पात सिलेंडर चयनित इस्पात से निर्मित है, उच्च कठोरता के साथ
6टिकाऊ, उच्च सटीकता, मजबूत पहनने के प्रतिरोध, और टिकाऊ उपयोग
