| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | QFMH |
| मॉडल संख्या: | ईआर8,ईआर11,ईआर16,ईआर20,ईआर25,ईआर32,ईआर40,ईआर50 |
| न्यूनतम आदेश मात्रा: | 10PCS |
| मूल्य: | USD 1/PCS |
| पैकेजिंग विवरण: | प्लास्टिक का डिब्बा |
| प्रसव के समय: | पांच दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 10000 पीसी / माह |
| शुद्धता: | 0.008 मिमी | आवेदन: | सीएनसी मशीन, मिलिंग मशीन, ड्रिलिंग मशीन |
|---|---|---|---|
| क्लैम्पिंग रेंज: | 1-40 मिमी | विशेषताएँ: | उच्च परिशुद्धता, उच्च गुणवत्ता, लंबी सेवा जीवन |
| कठोरता: | एचआरसी50-55 | उष्मा उपचार: | उच्च आवृत्ति शमन |
| सामग्री: | 65 मिलियन | पैकेज: | प्लास्टिक बॉक्स/कार्टन/फूस |
| उत्पाद का नाम: | परिशुद्धता ईआर कोलेट | आकार: | ईआर11, ईआर16, ईआर20, ईआर25, ईआर32, ईआर40 |
| ब्रांड: | ईआर कोलेट | ||
| प्रमुखता देना: | परिशुद्धता 0.008 मिमी स्प्रिंग कोलेट,ईआर कोलेट एचआरसी55,DIN6499 सीएनसी ईआर कॉलर |
||

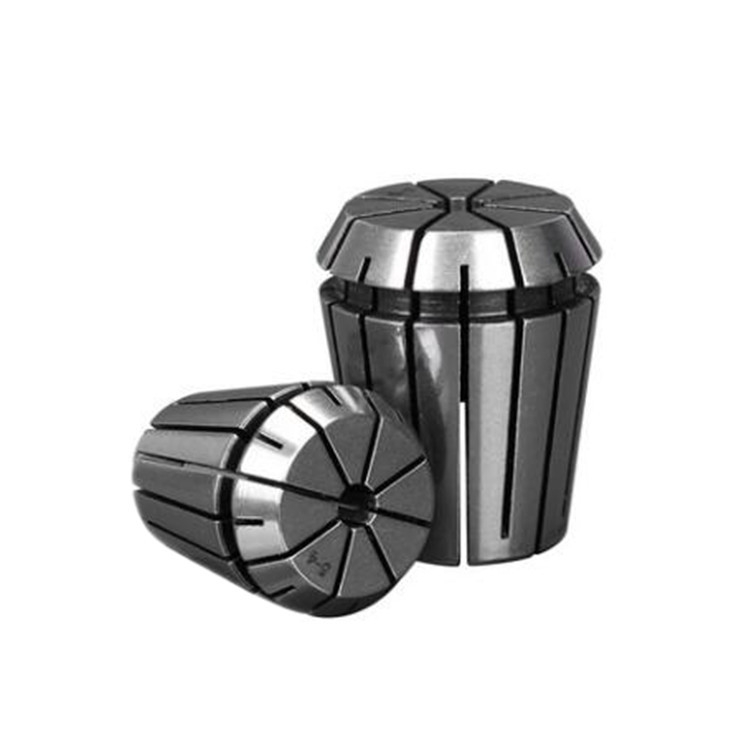

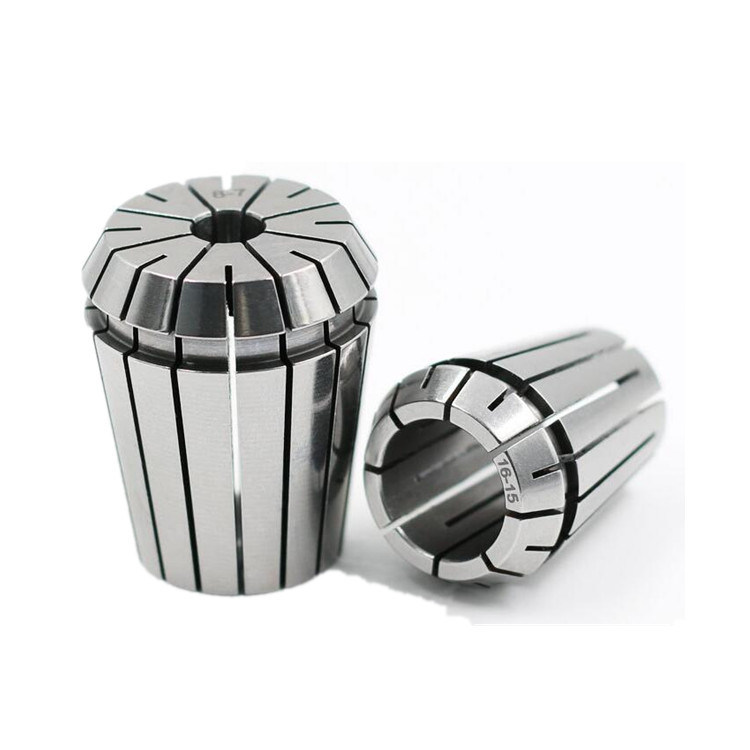

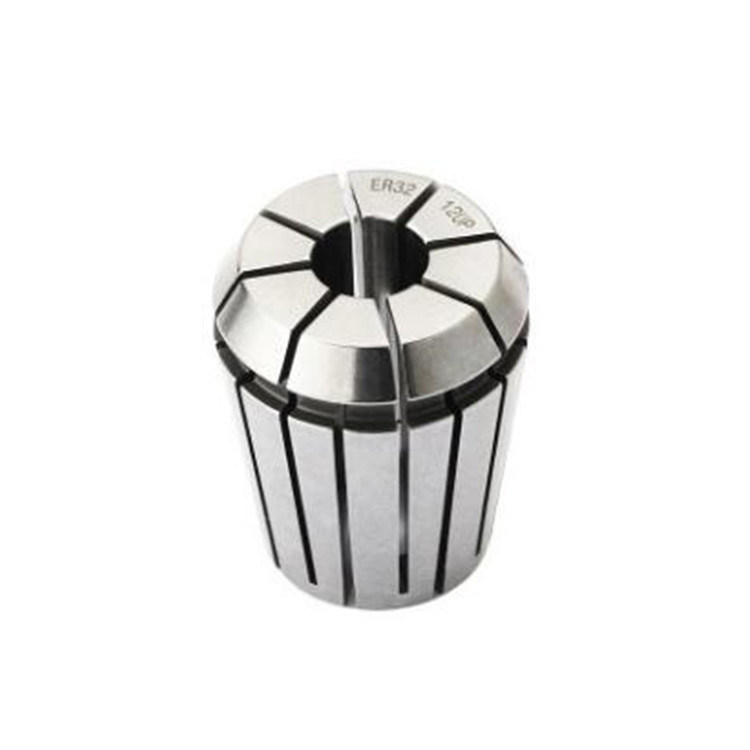

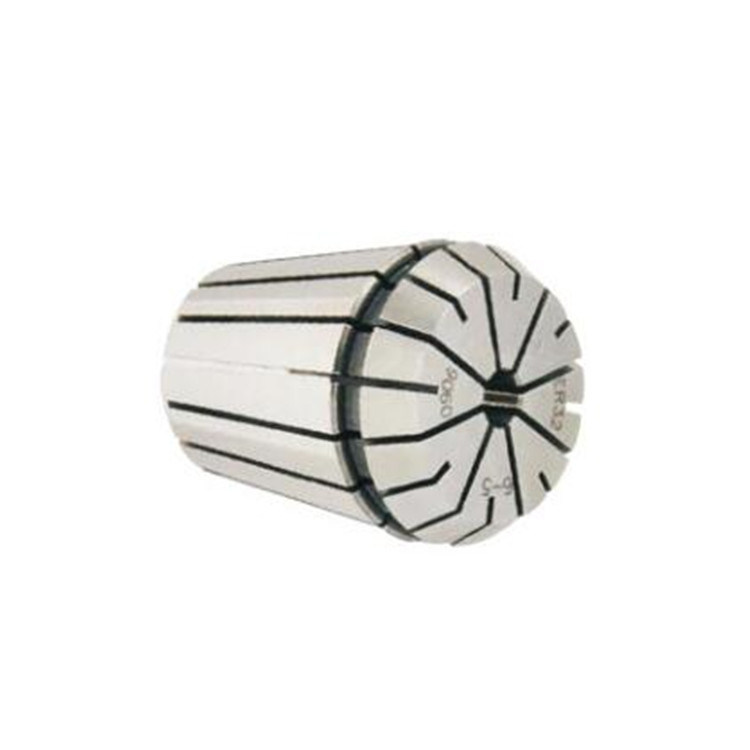

स्प्रिंग कोलेट प्रेसिजन 0.008mm DIN6499 सीएनसी ईआर कोलेट इंच/एमएम
स्प्रिंग ईआर कोलेट 0.008 मिमी की परिशुद्धता सटीकता या सहिष्णुता के स्तर को संदर्भित करती है जो इस विशेष कोलेट के साथ प्राप्त की जा सकती है।इसका अर्थ है कि कोलेट 0 की सटीकता के साथ एक उपकरण या वर्कपीस को पकड़ने में सक्षम है.008mm, बहुत सटीक मशीनिंग संचालन के लिए अनुमति देता है। सटीकता का यह स्तर उद्योगों में महत्वपूर्ण है जैसे एयरोस्पेस, ऑटोमोटिव, और चिकित्सा,जहां उच्च गुणवत्ता और सटीक भागों के उत्पादन के लिए सख्त सहिष्णुता की आवश्यकता होती है.
DIN6499 Er32 सीएनसी कोलेट इंच/एमएम,सटीकता 0.008mm DIN6499 के साथ ER कोलेट,ईआर स्प्रिंग कोलेट एक प्रकार का बेलनाकार क्लैंप है जिसे ड्रिल बिट या मिलिंग कटर को सीमित करने के लिए मिलिंग मशीन पर स्थापित किया जा सकता हैईआर स्प्रिंग कोलेट एक फिक्सिंग डिवाइस है जिसका उपयोग उन भागों को फिक्स करने और मजबूत करने के लिए किया जाता है जिन्हें संशोधित करने की आवश्यकता होती है।यह तीव्र गति की स्थिति में काम करता है और प्रसंस्करण सटीकता निर्धारित करता हैइसलिए उच्च कार्य क्षमता सुनिश्चित करने के लिए स्प्रिंग चक के बुनियादी मापदंडों (डिस्क की संख्या, शंकु कोण, जबड़े और डिस्क की लंबाई) को निर्धारित करना बहुत महत्वपूर्ण है।
एसपिसिफ़िकेशन
1) हमारे ईआर कोलेट के रनआउट 0.005mm-0.015mm के भीतर हैं
2) ER8, ER11, ER16, ER20, ER25, ER32, ER40 और ER50 कॉलर
3) उच्च गुणवत्ता वाले इस्पात से बना ईआर कोलेट:65Mn
4) Din 6499 Collet ER Collet पैकिंगःअंदर का पैकिंग प्लास्टिक या कागज का बॉक्स है,बाहरी पैकिंग कार्टन है।
5) प्रेसिजन ईआर कोलेट हम आम तौर पर दो प्रकार की सटीकता प्रदान करते हैंः पहली सटीकता 0.008 मिमी, दूसरी सटीकता 0.015 मिमी। उच्चतम सटीकता 0.005 मिमी है।
6) स्प्रिंग कोलेट निरीक्षणः 100% कोलेट निरीक्षण।
| मॉडल | d | D | डी1 | डी2 | L | ढकने योग्य क्षमता |
||
| ER8 | 1.0-5.0 | 8 | 8.45 | 6.5 | 13.5 | 0.50 | ||
| ER11 | 1.0-7.0 | 11 | 11.5 | 9.5 | 18 | 0.50 | ||
| ER16 | 1.0-2.5 | 16 | 17 | 13.8 | 27.5 | 0.50 | ||
| ER16 | 2.5-10.0 | 16 | 17 | 13.8 | 27.5 | 1.00 | ||
| ER20 | 1.0-2.5 | 20 | 21 | 17.4 | 31.5 | 0.50 | ||
| ER20 | 2.5-13.0 | 20 | 21 | 17.4 | 31.5 | 1.00 | ||
| ER25 | 1.0-2.5 | 25 | 26 | 22 | 34 | 0.50 | ||
| ER25 | 2.5-16.0 | 25 | 26 | 22 | 34 | 1.00 | ||
| ER32 | 2.0-2.5 | 32 | 33 | 29.2 | 40 | 0.50 | ||
| ER32 | 2.5-20.0 | 32 | 33 | 29.2 | 40 | 1.00 | ||
| ER40 | 3.0-26.0 | 40 | 41 | 36.2 | 46 | 1.00 | ||
| मॉडल | d | D | डी1 | डी2 | L | L1 | L2 | L3 |
| ER11 | 1/32-17/64 | 11 | 11.5 | 9.5 | 18 | 3.80 | 2.5 | 2 |
| ER16 | 1/32-3/8 | 16 | 17 | 13.8 | 27.5 | 6.26 | 4 | 2.7 |
| ER20 | 1/32-33/64 | 20 | 21 | 17.4 | 31.5 | 6.36 | 4.8 | 2.8 |
| ER25 | 5/64-5/8 | 25 | 26 | 22 | 34 | 6.66 | 5 | 3.1 |
| ER32 | 1/16-25/32 | 32 | 33 | 29.2 | 40 | 7.16 | 5.5 | 3.6 |
| ER40 | 1/8-1 इंच | 40 | 41 | 36.2 | 46 | 7.66 | 7 | 4.1 |
