| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | QFMH |
| मॉडल संख्या: | ईआर8,ईआर11,ईआर16,ईआर20,ईआर25,ईआर32,ईआर40,ईआर50 |
| न्यूनतम आदेश मात्रा: | 10PCS |
| मूल्य: | USD 1/PCS |
| पैकेजिंग विवरण: | प्लास्टिक का डिब्बा |
| प्रसव के समय: | पांच दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 10000 पीसी / माह |
| शुद्धता: | 0.008 मिमी | आवेदन: | सीएनसी मशीन, मिलिंग मशीन, ड्रिलिंग मशीन |
|---|---|---|---|
| क्लैम्पिंग रेंज: | 1-40 मिमी | विशेषताएँ: | उच्च परिशुद्धता, उच्च गुणवत्ता, लंबी सेवा जीवन |
| कठोरता: | एचआरसी50-55 | उष्मा उपचार: | उच्च आवृत्ति शमन |
| सामग्री: | 65 मिलियन | पैकेज: | प्लास्टिक बॉक्स/कार्टन/फूस |
| उत्पाद का नाम: | परिशुद्धता ईआर कोलेट | आकार: | ईआर11, ईआर16, ईआर20, ईआर25, ईआर32, ईआर40 |
| ब्रांड: | ईआर कोलेट | ||
| प्रमुखता देना: | फ्रिलिंग मशीन टूल होल्डर ER32 कोलेट,ER32 कोलेट चक सेट,उपकरण धारक ER32 कोलेट |
||

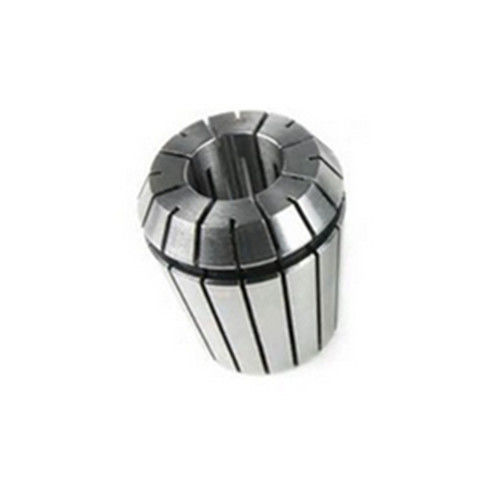

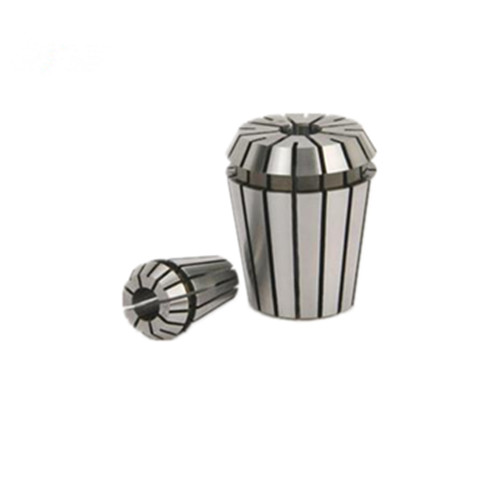

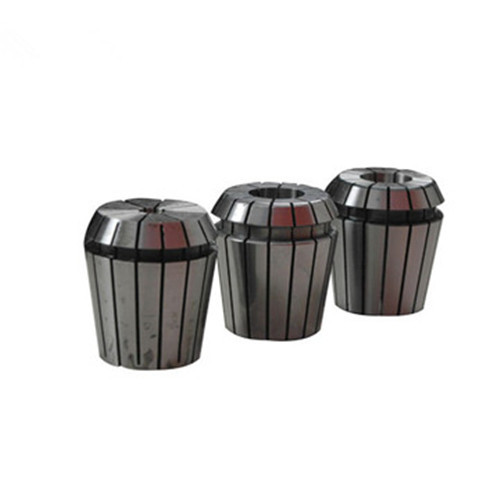

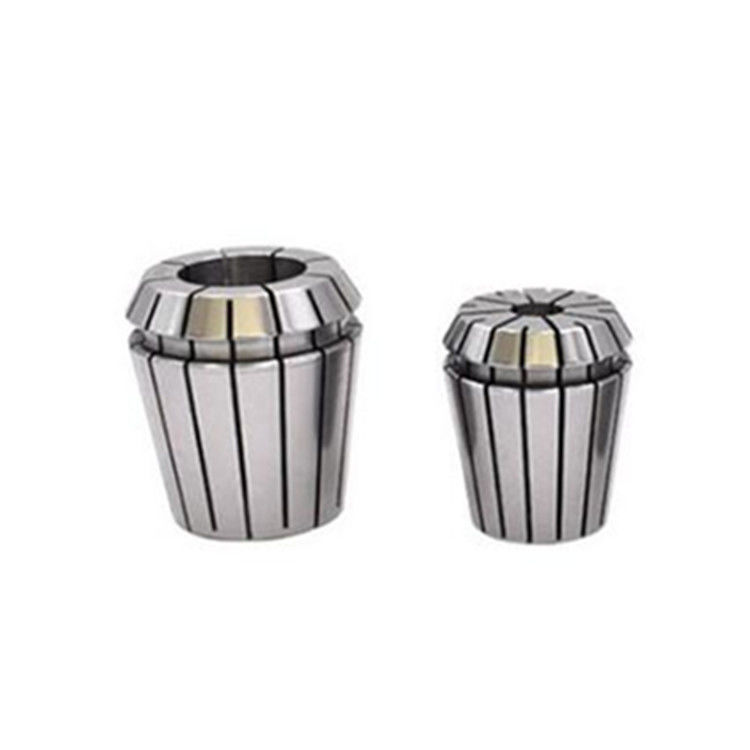

ER32 कोलेट मिलिंग टूलहोल्डर्स उच्च परिशुद्धता ER32 कोलेट चक सेट ((18 पीसीएस-3-20 मिमी)
उच्च परिशुद्धता ER COLLETS, जिसे स्प्रिंग कोलेट के नाम से भी जाना जाता है, एक ड्रिल फ्रीजिंग मशीन, ड्रिलिंग और फ्रीजिंग चक पर लगाया जाता है, इसका कार्य ड्रिल कटर या चाकू को क्लैंप करना है।फ्लेक्सिबल कोलेट वर्तमान में सबसे अधिक इस्तेमाल किया जाता है. इसकी स्थिर प्रदर्शन, उच्च सटीकता के अधिकांश निर्माताओं का विश्वास है. सभी उत्पादों सटीक पीसने, जर्मन DIN 6499 विनिर्देशों के अनुसार सटीक विनिर्माण कर रहे हैं.
कुंडली एक प्रकार का ताला लगाने वाला उपकरण है, जिसका उपयोग आमतौर पर ड्रिलिंग और फ्रिलिंग मशीन और मशीनिंग सेंटर में किया जाता है।टाइटेनियम हाओ पहचानने के लिए पोस्ट खींचने क्लैंप की गुणवत्ता का चयन करें. पोस्ट खींच प्रकार क्लैंप वस्तु जगह में रखा जाता है के बाद पीछे खींच लिया जाता है, और क्लैंपिंग भाग क्लैंप क्लैंप बनाने के लिए पीछे खींच लिया जाता है.आगे धक्का प्रकार आगे workpiece ले जाने के लिए हैवर्तमान औद्योगिक बाजार में कॉइल की सामग्री का उपयोग किया जाता हैः 65Mn। कोलेट को लोचदार कोलेट या कॉइल कहा जाता है।यह एक प्रकार का ट्यूब के आकार का क्लैंप है जिसका उपयोग ड्रिल बिट या मिलिंग कटर को फिक्स करने के लिए किया जाता है जिसका उपयोग मिलिंग मशीन पर स्थापना के लिए किया जाता हैयह एक प्रकार का फिक्सिंग डिवाइस भी है जिसका उपयोग उन भागों को फिक्स करने के लिए किया जाता है जिन्हें संशोधित करने की आवश्यकता होती है।
एसपिसिफ़िकेशन
1) हमारे ईआर कोलेट के रनआउट 0.005mm-0.015mm के भीतर हैं
2) ER8, ER11, ER16, ER20, ER25, ER32, ER40 और ER50 कॉलर
3) उच्च गुणवत्ता वाले इस्पात से बना ईआर कोलेट:65Mn
4) Din 6499 Collet ER Collet पैकिंगःअंदर का पैकिंग प्लास्टिक या कागज का बॉक्स है,बाहरी पैकिंग कार्टन है।
5) प्रेसिजन ईआर कोलेट हम आम तौर पर दो प्रकार की सटीकता प्रदान करते हैंः पहली सटीकता 0.008 मिमी, दूसरी सटीकता 0.015 मिमी। उच्चतम सटीकता 0.005 मिमी है।
6) स्प्रिंग कोलेट निरीक्षणः 100% कोलेट निरीक्षण।
क्लैंप की स्थापना की प्रक्रिया
1जांचें कि कनेक्टिंग नट के पेंच दांत कनेक्टिंग पाइप में लॉक हो सकते हैं।
2. कनेक्टिंग नट को आस्तीन पर लॉक करें.
3. तेल के दबाव को न्यूनतम स्थिति में कम करें और आगे के छोर पर पिस्टन को रोकने के लिए तेल दबाव सिलेंडर को चालू करें।कनेक्टिंग नट को कनेक्टिंग पाइप के पेंच दांतों में लॉक करने के लिए कोलेट घुमाएँ. लॉक करते समय, कोलेट के कॉपर छेद को मुख्य शाफ्ट के कॉपर के साथ समकक्ष होना चाहिए,और क्लैंप का पता लगाने वाला छेद मुख्य शाफ्ट के नाक के अंत में पता लगाने वाले बटन के साथ संरेखित किया जाना चाहिए.
4. पिस्टन को वापस लाने के लिए तेल दबाव सिलेंडर को संचालित करें, और मुख्य शाफ्ट के कॉपर के साथ कोलेट को जोड़ें, और पुष्टि करें कि पोजिशनिंग बटन को कोलेट में इकट्ठा किया गया है।
5. लॉक स्क्रू क्लैंप हेड और मुख्य शाफ्ट को फिक्स करेगा, धीरे-धीरे तेल के दबाव को बढ़ाएगा और क्लैंप हेड को अधिकतम अनुमत जोर तक बार-बार स्थानांतरित करेगा।
कुंडल की स्थापना की प्रक्रिया
1. स्टॉप कवर हटा दें
2. क्लैंप को स्टॉप कवर पर लगाएं और फिर क्लैंप को आस्तीन में लगाएं।
3. स्टॉप कवर को वापस बॉडी पर लगाएं और जांचें कि क्लैंप का क्लैंपिंग स्ट्रोक सही है या नहीं।
क्लैंप की क्लैंपिंग सटीकता 0.001-0.008 मिमी के बीच है। उपकरण हैंडल और नट के उपयोग के साथ, विभिन्न क्लैंपिंग सटीकता को विभिन्न वर्कपीस प्रसंस्करण तकनीक पर लागू किया जाता है।उपकरण कनेक्शन भाग की सटीकता जितनी अधिक होगी, क्लैंप की सटीकता का चयन किया जाना है, जो सीधे उपकरण को क्लैंप करने के बाद समग्र रनआउट सटीकता को प्रभावित करेगा।उच्च परिशुद्धता उच्च परिशुद्धता ड्रम क्लैंप के चयन की आवश्यकता है.
इमरजेंसी कोलेट सेटः
| ER8 | 9 पीसीएस | 1-5 मिमी ((1,1.5,2,2.5,3,3.5,4,4.5,5 मिमी) |
| ER11 | 5PCS | 3-7 मिमी;4;5;6;7 मिमी) यदि 7PCS, 1 और 2 मिमी शामिल है |
| ER16 | 8PCS | 3-10 मिमी;4;5;6;7;8;9;10 मिमी) |
| ER20 | 6PCS | 3-13 मिमी;4;6;8;10;13 मिमी) |
| 11PCS | 3-13 मिमी;4;5;6;7;8;9;10;11;12;13 मिमी) | |
| ER25 | 7PCS | 4-16 मिमी;6;8;10;12;14;16 मिमी) |
| 15PCS | 2-16 मिमी;;3;4;5;6;7;8;9;10;11;12;13;14;15;16 मिमी) | |
| ER32 | 6PCS | 6-20 मिमी;;8;10;12;16;20 मिमी) |
| 11PCS | 4-20 मिमी;5;6;8;10;12;13;15;16;18;20 मिमी) | |
| 18PCS | 3-20 मिमी;4;5;6;7;8;9;10;11;12;13;14;15;16;17;18;19;20 मिमी) | |
| ER40 | 7PCS | 6-25 मिमी ((6);8;10;12;16;20;25 मिमी) |
| 15PCS | 4-26 मिमी ((4;5;6;8;10;12;13;15;16;18;20;21;23;25;26 मिमी) | |
| 23PCS | 4-26 मिमी ((4;5;6;7;8;9;10;11;12;13;14;15;16;17;18;19;20;21;22;23;24;25;26 मिमी) | |
| ER50 | 12PCS | 10-34 मिमी ((10,12,14,16,18,20,22,24,26,28,30,32,34 मिमी) |
