| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | QFMH |
| मॉडल संख्या: | ईआर8,ईआर11,ईआर16,ईआर20,ईआर25,ईआर32,ईआर40,ईआर50 |
| न्यूनतम आदेश मात्रा: | 10PCS |
| मूल्य: | USD 1/PCS |
| पैकेजिंग विवरण: | प्लास्टिक का डिब्बा |
| प्रसव के समय: | पांच दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 10000 पीसी / माह |
| शुद्धता: | 0.008 मिमी | आवेदन: | सीएनसी मशीन, मिलिंग मशीन, ड्रिलिंग मशीन |
|---|---|---|---|
| क्लैम्पिंग रेंज: | 1-40 मिमी | विशेषताएँ: | उच्च परिशुद्धता, उच्च गुणवत्ता, लंबी सेवा जीवन |
| कठोरता: | एचआरसी50-55 | उष्मा उपचार: | उच्च आवृत्ति शमन |
| सामग्री: | 65 मिलियन | पैकेज: | प्लास्टिक बॉक्स/कार्टन/फूस |
| उत्पाद का नाम: | परिशुद्धता ईआर कोलेट | आकार: | ईआर11, ईआर16, ईआर20, ईआर25, ईआर32, ईआर40 |
| ब्रांड: | ईआर कोलेट | ||
| प्रमुखता देना: | ER25 प्रेसिजन कोलेट,0.008mm प्रेसिजन कोलेट,उबाऊ ER25 कोलेट |
||

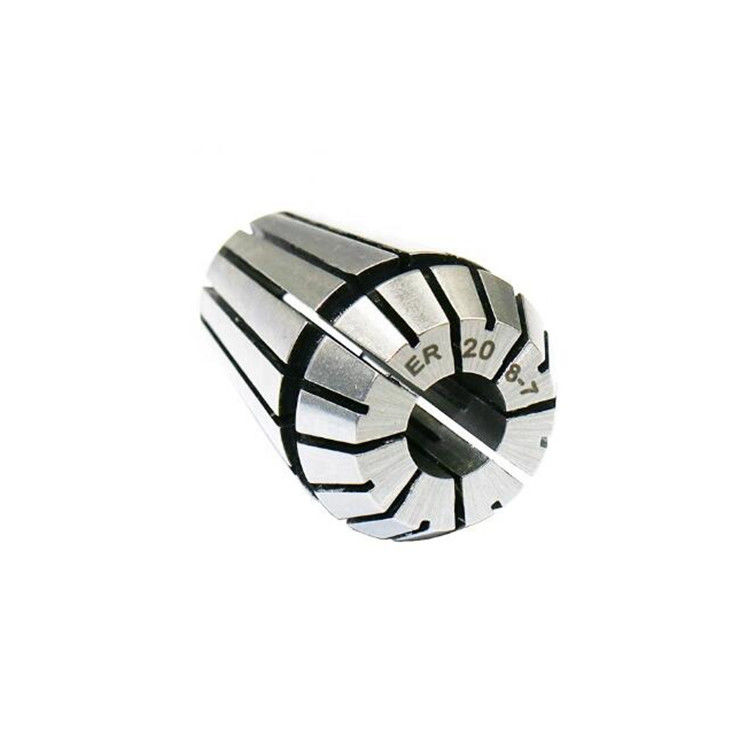

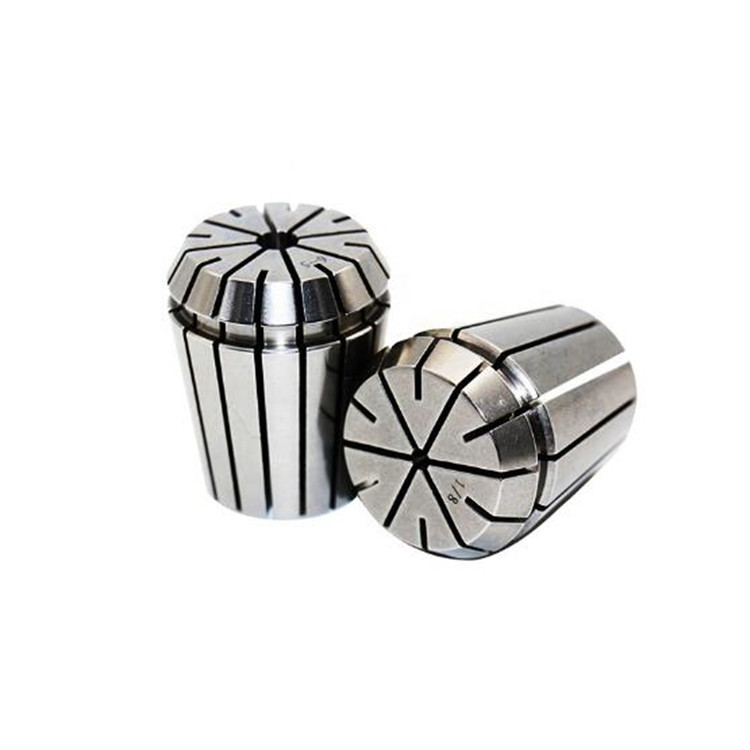

पीसने, ड्रिलिंग, बोरिंग के लिए 0.008 मिमी की सटीकता के साथ ER25 प्रेसिजन कोलेट
0.008MM की परिशुद्धता के साथ ईआर कोलेट,मानक ईआर कोलेट दुनिया में सबसे व्यापक रूप से इस्तेमाल किया clamping उपकरण है।ईआर कोलेट बोरिंग सहित कई मशीनिंग अनुप्रयोगों के लिए आदर्श हैं, पीसने, रीमिंग, टैपिंग और पीसने।
प्रेसिजिन कोलेट मूलभूत जानकारी
ईआर कोलेट मॉडल संख्याः ईआर8,ईआर11,ईआर16,ईआर20,ईआर25,ईआर32,ईआर40
स्प्रिंग कोलेट अनुप्रयोगः फ्रिलिंग मशीन, ड्रिलिंग मशीन, बोरिंग मशीन
प्रेसिजन कोलेट कोटिंग: गैर-कोटेड
गुणवत्ता मानकः DIN6499b
मॉडल संख्या: एर कोलेट
प्रेसिजन एर कोलेट उपयोगः फ्रिलिंग/ड्रिलिंग/बोरिंग
ईआर कोलेट परिवहन पैकेजः प्लास्टिक बॉक्स के साथ आंतरिक, कार्टन के साथ बाहरी
| प्रकार | क्लैंपिंग रेंज | D | d1 | d2 | L | l1 | l2 | l3 | वजन (किलो) |
| ER8 | 0.5-5.0 | 8.5 | 8 | 6.5 | 13.5 | 10.8 | 2.98 | 1.5 | 0.01 |
| ER11 | 0.5-7.0 | 11.5 | 11 | 9.5 | 18 | 13.5 | 3.8 | 2.5 | 0.01 |
| ER16 | 0.5-10.0 | 17 | 16 | 13.8 | 27.5 | 20.8 | 6.26 | 4 | 0.03 |
| ER20 | 1.0-13.0 | 21 | 20 | 17.4 | 31.5 | 23.9 | 6.36 | 4.8 | 0.04 |
| ER25 | 1.0-16.0 | 26 | 25 | 22 | 34 | 25.9 | 6.66 | 5 | 0.06 |
| ER32 | 2.0-20.0 | 33 | 32 | 29.2 | 40 | 30.9 | 7.16 | 5.5 | 0.1 |
| ER40 | 3.0-26.0 | 41 | 40 | 36.2 | 46 | 34.9 | 7.66 | 7 | 0.25 |
| ER50 | 6.0-34.0 | 52 | 50 | 46 | 60 | 46 | 13.4 | 8.5 | 0.45 |
| ER11 | 3.175 | ||||||||
| ER16 | 3.175/.5/2.5/3.5/4.5/5.5/5.5/6.5/7.5/8.5/9.5/105 | ||||||||
| ER20 | 3.175/.5/2.5/3.5/4.5/5.5/5.5/6.5/7.5/8.5/9.5/10.5/11.5/12.5/13.5/14 | ||||||||
| ER25 | 3.175/.5/2.5/3.5/4.5/5.5/5.5/6.5/7.5/8.5/9.5/10.5/11.5/12.5/13.5/14.5/15.5 | ||||||||
| ER32 | 3.175/.5/2.5/3.5/4.5/5.5/5.5/6.5/7.5/8.5/9.5/10.5/11.5/12.5/13.5/14.5/15.5/16.5/17.5/18.5/19.5/20.5 | ||||||||
| ER40 | 3.175/.5/2.5/3.5/4.5/5.5/5.5/6.5/7.5/8.5/9.5/10.5/11.5/12.5/13.5/14.5/15.5/16.5/17.5/18.5/19.5/20.5/21.5/22.5/23.5/24.5 | ||||||||
1)हमारे ईआर कोलेट के रनआउट 0.005mm-0.015mm के भीतर हैं
2) ER8, ER11, ER16, ER20, ER25, ER32, ER40 और ER50 कॉलर
3)उच्च गुणवत्ता वाले इस्पात से बना:65Mn
4)ER Collet Packing:अंदर का पैकिंग प्लास्टिक या कागज का बॉक्स है,बाहरी पैकिंग कार्टन है।
5)हम आम तौर पर दो प्रकार की सटीकता प्रदान करते हैंः पहली सटीकता 0.008 मिमी,दूसरी सटीकता 0.015 मिमी। उच्चतम सटीकता 0.005 मिमी है।
6) निरीक्षणः 100% कॉलर निरीक्षण।
0.008 मिमी की सटीकता के साथ ईआर कोलेट का अर्थ है कि कोलेट 0.008 मिमी की सटीकता के साथ एक उपकरण या वर्कपीस को सुरक्षित रूप से पकड़ सकता है।इस स्तर की सटीकता से यह सुनिश्चित होता है कि उपकरण या काम का टुकड़ा कसकर और सटीक रूप से पकड़ा जाए, मशीनिंग या काटने के संचालन में किसी भी संभावित त्रुटियों या गलतियों को कम करने के लिए। ईआर कोलेट आमतौर पर सीएनसी मशीनिंग और अन्य सटीक विनिर्माण प्रक्रियाओं में उपयोग किए जाते हैं।
डीआईएन 6499 मानक के अनुरूप स्प्रिंग कोलेट्स का उपयोग धातु उद्योग में विभिन्न मशीनिंग कार्यों के लिए व्यापक रूप से किया जाता है, जिसमें ड्रिलिंग, मिलिंग और रीमिंग शामिल हैं।वे मशीन टूल्स के साथ संगत हैं जिनके पास एक संबंधित धुरी डिजाइन है और निर्दिष्ट आकार सीमा के भीतर विनिमेय हैं.
