| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | QFMH |
| मॉडल संख्या: | बीटी30, बीटी40, बीटी50 |
| न्यूनतम आदेश मात्रा: | 10PCS |
| मूल्य: | USD 1-2/PCS |
| पैकेजिंग विवरण: | प्लास्टिक का डिब्बा |
| प्रसव के समय: | पांच दिन |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 1000PCS/माह |
| आवेदन: | सीएनसी मशीन | सामग्री: | 20CrMnTi; |
|---|---|---|---|
| कठोरता: | 54-57एचआरसी; | पुल स्टड प्रकार: | सीएनसी पुल स्टड |
| सतह का उपचार: | काली ऑक्साइड | धागे का आकार: | एम 12 |
| वजन: | 0.1 किलो | ||
| प्रमुखता देना: | 57HRC BT पुल स्टड,54HRC BT पुल स्टड,काला ऑक्साइड सतह खींच स्टड |
||

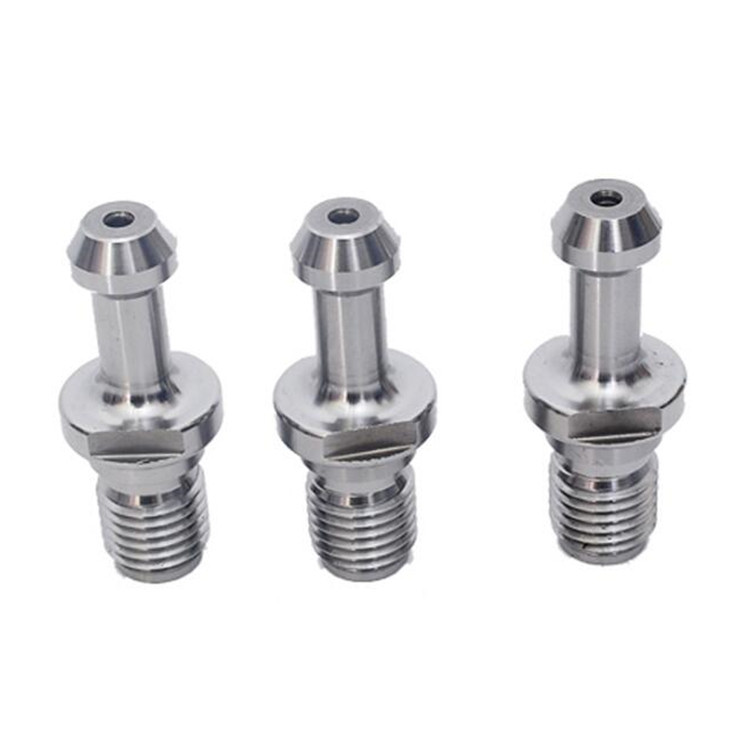

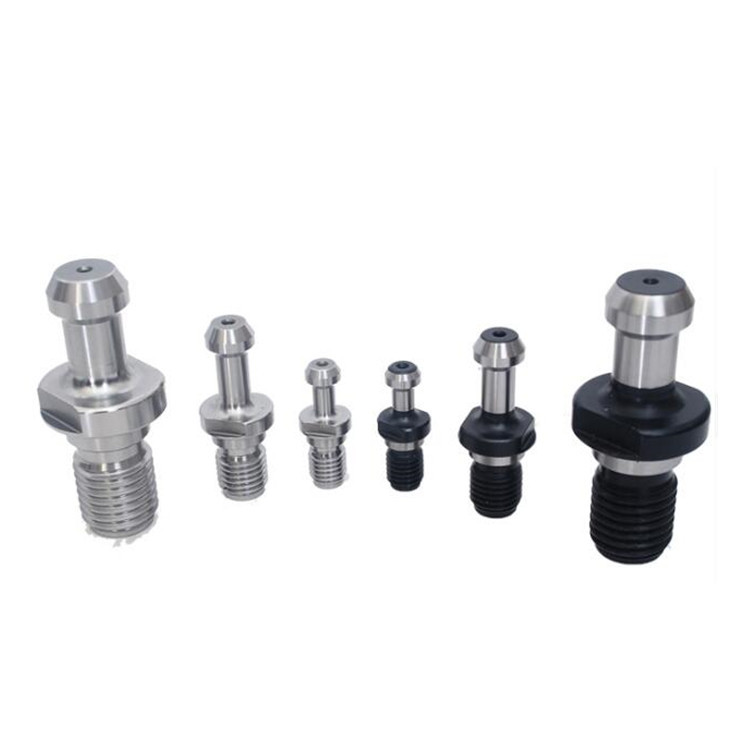

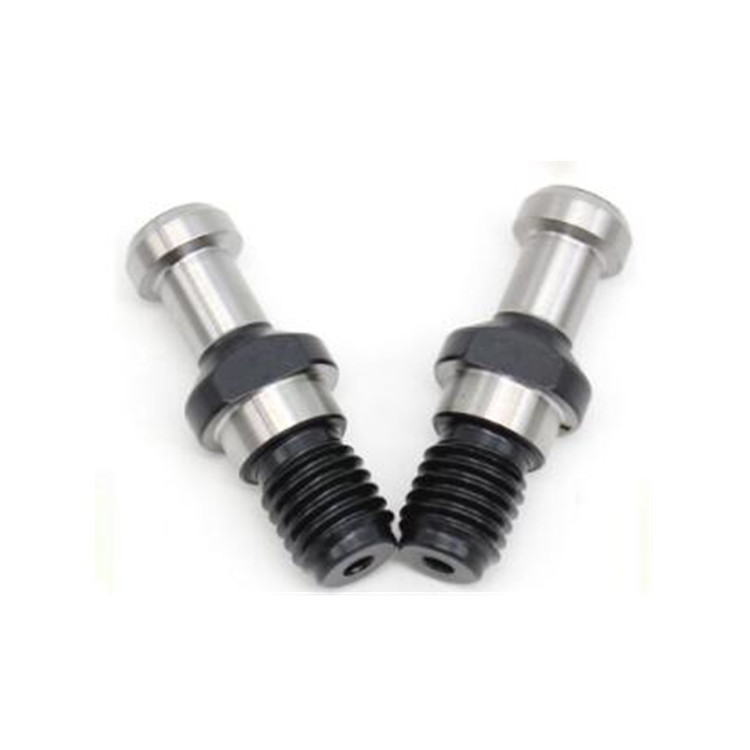

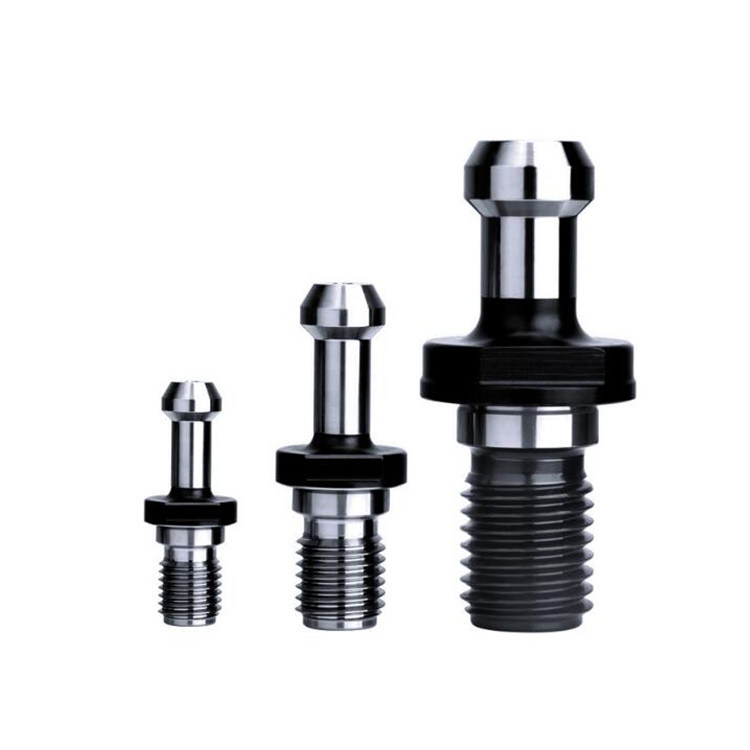

सीएनसी मशीन उपकरण सहायक उपकरण बीटी पुल स्टड सीएनसी मशीन उपकरण खींच स्टड
45 60 90 डिग्री बीटी पुल स्टड,उपकरण धारक का सीएनसी पुल स्टड तंग हो जाता है। उपकरण बदलने के दौरान, उपकरण धारक ढीला होना चाहिए।धुरी के अंदर उपकरण के स्वचालित clamping तंत्र सीएनसी मशीन उपकरण प्रसंस्करण केंद्र के विशेष तंत्र है. चित्र में मशीनिंग केंद्र के धुरी की संरचना दिखाई गई है। कटर को धुरी पर स्वचालित रूप से लोड और अनलोड किया जा सकता है और स्वचालित रूप से क्लैंप किया जा सकता है।कार्य सिद्धांत इस प्रकार है: जब कटर 2 को धुरी के छेद में लोड किया जाता है, तो हैंडल के पीछे की खींच पिन 3 धुरी खींचने वाले रॉड के सामने भेज दी जाती है। डिस्क स्प्रिंग की कार्रवाई के तहत,काटनेवाला लोचदार पंजा द्वारा कस जाता है.
BT पिक स्टड 45 डिग्री पिक स्टडः सीएनसी पिक स्टड का एक छोर मशीन टूल्स के चक से जुड़ा हुआ है, दूसरा छोर टूल्स होल्डर से जुड़ा हुआ है,d भाग मशीन उपकरण चक की डिग्री के अनुसार में क्लिप है, और जी भाग में धागे और चाकू हैंडल कसने है। सीएनसी खींच स्टड, खींच स्टड जोड़ और सीएनसी खींच स्टड द्वारा प्रेषित अक्षीय बल के माध्यम से, उपकरण धारक कस जाता है।उपकरण बदलते समय, उपकरण धारक ढीला करने के लिए आवश्यक है जब सीएनसी खींच स्टड आम मशीन उपकरण या संख्यात्मक नियंत्रण मशीन उपकरण के धुरी पर स्थापित किया जाता है,रॉड बॉडी का आर्क जॉइंट पुल रॉड संरचना के सामने के छोर से जुड़ा हुआ हैसीएनसी पुल स्टड का पेंच जोड़ उपकरण धारक के आंतरिक पेंच छेद से जुड़ा होता है जो धुरी के छेद में फैला होता है।इस प्रकार सामान्य मशीन उपकरण और संख्यात्मक नियंत्रण मशीन उपकरण पर उपकरण धारक के उपयोग को महसूस. उपकरण धारक का उपयोग न केवल मशीनिंग केंद्रों में किया जा सकता है, बल्कि आम मशीन टूल्स और सीएनसी मशीन टूल्स में भी किया जा सकता है, जो उपकरण धारक की सार्वभौमिकता में सुधार करता है और उत्पादन लागत को कम करता है.
BT पट्टा स्टड उत्पाद का परिचय:
1. गर्मी उपचार के बाद, और फिर बुझाने, सफाई, टेम्परिंग के बाद, नाखून को कठिन खींचें, टूटना आसान नहीं है।
2. लचीली स्टील सामग्री का प्रयोग।
3. बीटी शंकुदार शेल कटर शाफ्टः 30, 50, 40
4उपयुक्त पीसने की मशीनः 13 मिमी-50 मिमी
5. सटीकता 0.01 मिमी संतुलन 8000rpm से कम है। उच्च सटीकता भी अपनी आवश्यकताओं के अनुसार बनाया जा सकता है। (g6.3/12000rpm, G2.5 / 20000) 48-55hrc कठोरता।
6. जो कि पीसने वाले कटर डिस्क के साथ स्टब को खींचने के लिए उपयुक्त है।
| मॉडल | D | डी1 | डी2 | एम | L | L1 | L2 | H | H1 |
| बीटी30 | 12.50 | 7 | 11 | एम12 | 43 | 23 | 18 | 5 | 2.5 |
| बीटी40 | 17.00 | 10 | 15 | एम16 | 60 | 35 | 28 | 6 | 3 |
| बीटी50 | 25.00 | 17 | 23 | M24 | 85 | 45 | 35 | 10 | 5 |
BT50 पुल स्टड एक प्रकार का उपकरण धारक है जिसका उपयोग सीएनसी (कंप्यूटर संख्यात्मक नियंत्रण) मशीन टूल्स में किया जाता है। यह मशीनिंग संचालन के दौरान काटने वाले उपकरण को सुरक्षित रूप से पकड़ने के लिए डिज़ाइन किया गया है।
BT50 पुल स्टड विशेष रूप से एक BT50 धुरी कॉपर में फिट होने के लिए डिज़ाइन किया गया है, जो कई सीएनसी मशीन टूल्स में उपयोग किया जाने वाला एक लोकप्रिय प्रकार का धुरी है। पुल स्टड को धुरी कॉपर में डाला जाता है,और एक प्रतिधारण घुंडी का उपयोग इसे जगह में सुरक्षित करने के लिए किया जाता है.
पुल स्टड में एक थ्रेडेड अंत होता है जो काटने के उपकरण को संलग्न करने की अनुमति देता है। विभिन्न प्रकार के काटने के उपकरण के साथ संगतता सुनिश्चित करने के लिए धागे का आकार और पिच मानकीकृत हैं।
BT50 पुल स्टड अपने उच्च क्लैंपिंग बल के लिए जाना जाता है, जो भारी मशीनिंग संचालन के दौरान उपकरण फिसलने से रोकने में मदद करता है। यह आमतौर पर उन अनुप्रयोगों में उपयोग किया जाता है जिनमें उच्च काटने की ताकत की आवश्यकता होती है,जैसे कि पीसने, ड्रिलिंग और टैपिंग।
कुल मिलाकर, BT50 पुल स्टड सीएनसी मशीन टूल्स में एक आवश्यक घटक है, क्योंकि यह मशीनिंग संचालन के दौरान काटने के उपकरण की स्थिरता और सटीकता सुनिश्चित करता है।
