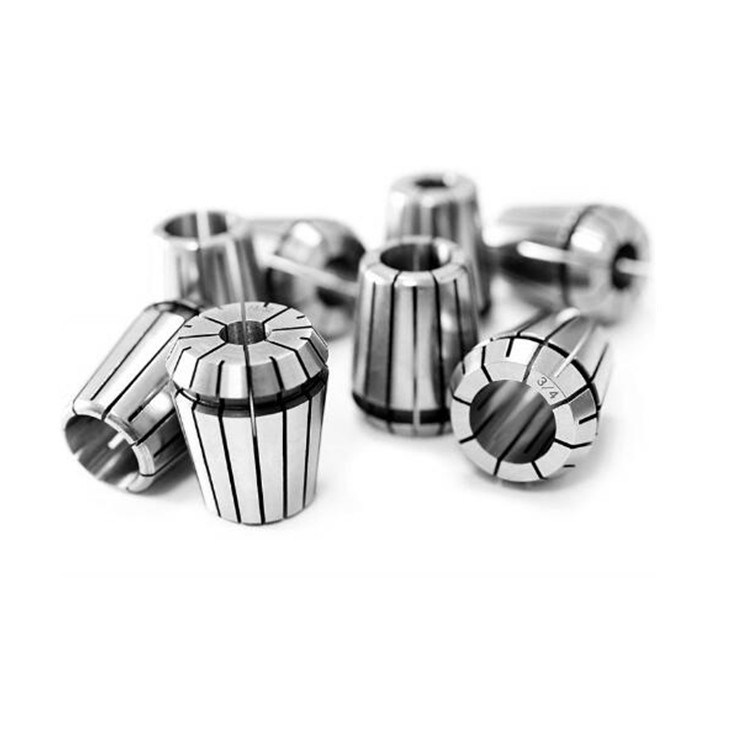

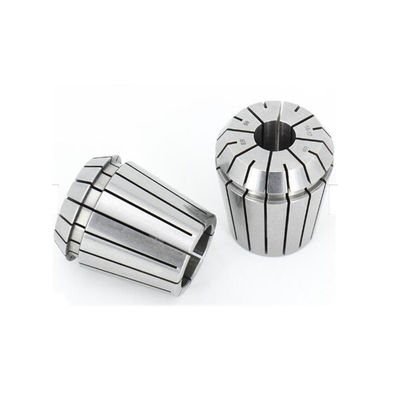

सीएनसी फ्रिलिंग मशीनों के लिए ER32 1/2 "अल्ट्रा प्रेसिजन ER कोलेट सटीकता 0.005 मिमी

सीएनसी फ्रिलिंग मशीनों के लिए ER32 1/2 "अल्ट्रा प्रेसिजन ER कोलेट सटीकता 0.005 मिमी

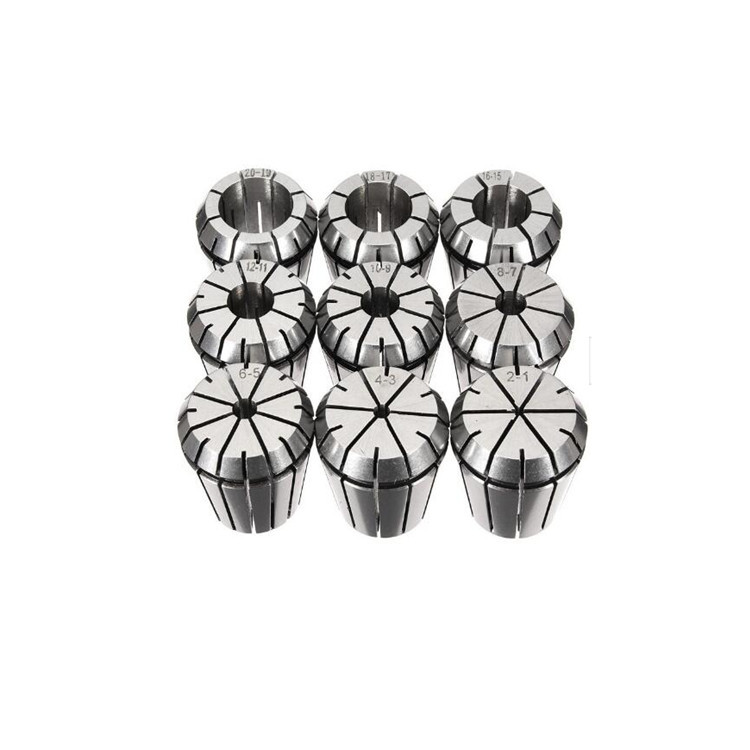

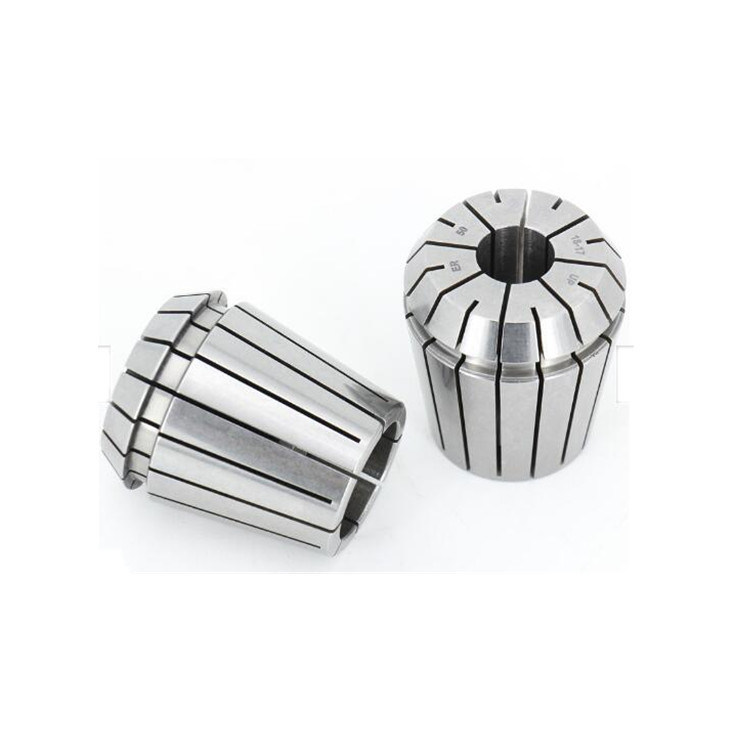

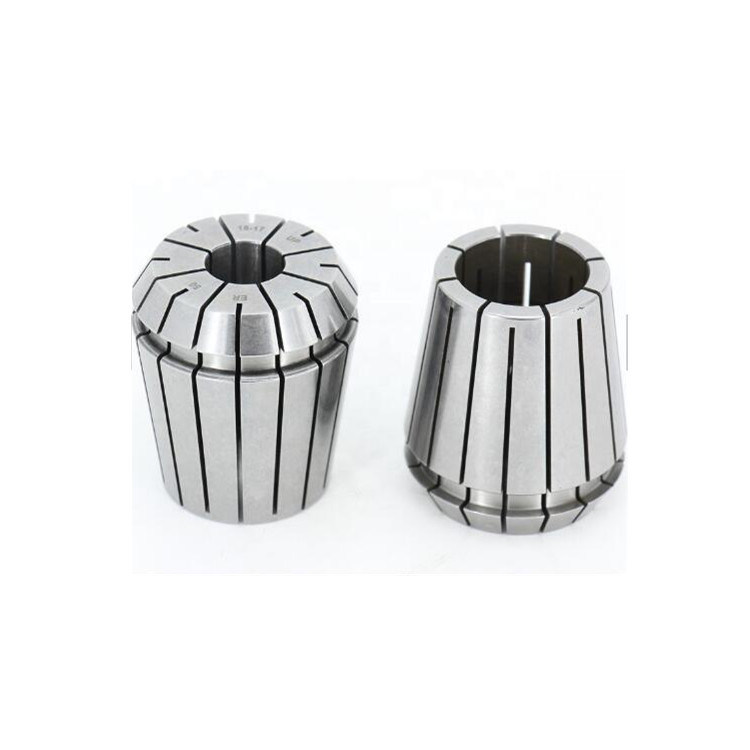

ER32 1/2 "अल्ट्रा प्रेसिजन ईआर कोलेट एक उच्च गुणवत्ता वाला कोलेट है जिसे ER32 कोलेट चक के साथ उपयोग के लिए डिज़ाइन किया गया है। यह विशेष रूप से 1/2 "शंक उपकरण को सुरक्षित और सटीक रूप से पकड़ने के लिए डिज़ाइन किया गया है।

यह उच्च गुणवत्ता वाले इस्पात से बना है और सटीकता और स्थायित्व सुनिश्चित करने के लिए कठोर विनिर्माण प्रक्रिया से गुजरता है।इसमें एक अनूठा डिजाइन है जो अधिकतम पकड़ बल प्रदान करता है जबकि कम से कम runoutयह इसे उच्च परिशुद्धता वाले मशीनिंग अनुप्रयोगों के लिए आदर्श बनाता है जहां सटीकता महत्वपूर्ण है।

ER32 1/2 "अल्ट्रा प्रेसिजन ER Collet ड्रिल, एंड मिल, रीमर और नल सहित उपकरण की एक विस्तृत श्रृंखला के साथ संगत है। यह आम तौर पर सीएनसी मिलिंग मशीनों, lathes,और अन्य मशीनिंग केंद्र.

कुल मिलाकर, ER32 1/2 "अल्ट्रा प्रेसिजन ER Collet एक विश्वसनीय और सटीक उपकरण धारक है जो विभिन्न प्रकार के मशीनिंग अनुप्रयोगों के लिए उपयुक्त है।

ER32कोलेटऔर ER-UP:

1सामग्रीः 65Mn;
2कठोरताः 46-50HRC;
3मानकः डीआईएन 6499 बी
4. सटीकताः 0.005 मिमी

ER32 1/2 "कोलेट कारीगरी

क्रायोजेनिक उपचार
1. -185 °C अल्ट्रा लॉन्ग क्रायोजेनिक उपचार, लगभग सभी अवशिष्ट ऑस्टेनाइट को मार्टेंसाइट में बदलना;
2नैनोस्केल कार्बाइड कणों की वर्षा से कठोरता और कठोरता बढ़ जाती है;
3अवशिष्ट तनाव को कम करना;
4पहनने के प्रतिरोध में उल्लेखनीय सुधार।

समय पर प्रसंस्करण

ER32 1/2 "कोलेट स्थापना चरण
कोलेट को इकट्ठा करना
ईआर कोलेटनट के नीचे के निशान पर क्लैंपिंग नट के एक्सेन्ट्रिक रिंग में कॉलर के ग्रूव को डालें। तीर की दिशा में ईआर कॉलर को तब तक दबाएं जब तक कि यह जगह पर क्लिक न करे।उपकरण धारक पर कॉलर के साथ पेंच अखरोट. हम एक टोक़ कुंजी के साथ नट कसने की सलाह देते हैं.
इमरजेंसी कोलेट को अलग करना
नट उपकरण धारक से अनस्क्रू के बाद,एक ही समय में क्लैंपिंग नट से अलग होने तक चिह्न के विपरीत क्लैंप के पीछे की ओर धक्का देते हुए ईआर कोलेट के चेहरे पर दबाएं.

उच्च परिशुद्धता वाले ER-UP स्प्रिंग चक का परिचय:

1उच्च परिशुद्धता वसंत चक DIN6499/ISO15488A और B मानकों के लाभों को जोड़ती है। इस प्रकार के वसंत चक का उपयोग मुख्य रूप से उच्च गति वाले काटने में किया जाता है जिसमें अच्छी रेडियल रनआउट त्रुटि की आवश्यकता होती है।अच्छी रेडियल रनोट काटने के औजारों के सेवा जीवन को बढ़ा सकती है.

2.पूरी क्लैंपिंग रेंज के भीतर, T.I.R (रेडियल रनआउट त्रुटि) ≤ 8 μ M

3क्लैंपिंग व्यास 1 मिमी से 36 मिमी तक है

4. क्लैंपिंग रेंज एक मानक स्प्रिंग चक के बराबर है

उच्च परिशुद्धता वाले ER-UP स्प्रिंग चक के विनिर्देशों का परिचय:

ER8-UP उच्च परिशुद्धता चक क्लैंपिंग रेंजः Φ 1. 1.5दो, दो.5तीन, तीन.5, 4, 4.5, 5

ER11-UP उच्च परिशुद्धता चक क्लैंपिंग रेंजः Φ 1. 1.5दो, दो.5तीन, तीन.5, 4, 4.5, पांच, पांच.5, 6, 6.5, 7

ER16-UP उच्च परिशुद्धता चक क्लैंपिंग रेंजः Φ 1. 1.5दो, दो.5तीन, तीन.5, 4, 4.5, पांच, पांच.5, 6, 6.5, सात, सात।5, 8, 8.5, 9, 9.5, 10

ER20-UP उच्च परिशुद्धता चक क्लैंपिंग रेंजः Φ 1. 1.5दो, दो.5तीन, तीन.5, 4, 4.5, पांच, पांच.5, 6, 6.5, सात, सात।5, 8, 8.5, 9, 9.5दस, दस।5, 11, 11.5, 12, 12.5, 13

ER25-UP उच्च परिशुद्धता चक क्लैंपिंग रेंजः Φ 1. 1.5दो, दो.5तीन, तीन.5, 4, 4.5, पांच, पांच.5, 6, 6.5, सात, सात।5, 8, 8.5, 9, 9.5दस, दस।5, 11, 11.5, 12, 12.5, 13, 13.5, 14, 14.5, 15, 15.5, 16, 16.5, 17

ER32-UP उच्च परिशुद्धता चक क्लैंपिंग रेंजः Φ 2. 2.5तीन, तीन.5, 4, 4.5, पांच, पांच.5, 6, 6.5, सात, सात।5, 8, 8.5, 9, 9.5दस, दस।5, 11, 11.5, 12, 12.5, 13, 13.5, 14, 14.5, 15, 15.5, 16, 16.5, 17, 17.5, 18, 18.5, 19, 19.5, 20, 21, 22

ER40-UP उच्च परिशुद्धता चक क्लैंपिंग रेंजः Φ 3. 3.5, 4, 4.5, पांच, पांच.5, 6, 6.5, सात, सात।5, 8, 8.5, 9, 9.5दस, दस।5, 11, 11.5, 12, 12.5, 13, 13.5, 14, 14.5, 15, 15.5, 16, 16.5, 17, 17.5, 18, 18.5, 19, 19.5, 20, 21, 22, 22.5, 23, 23.5, 24, 24.5, 25, 25.5, २६.27.28.29.30

ER50-UP उच्च परिशुद्धता चक क्लैंपिंग रेंजः Φ 6.8.10, 12, 14, 16, 18, 18, 20, 22, 24, 25, 26, 28, 30, 32, 34, 36
