| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | QFMH |
| मॉडल संख्या: | CATE30,CATE40,CATE50 |
| न्यूनतम आदेश मात्रा: | 10PCS |
| मूल्य: | USD 10/PCS |
| पैकेजिंग विवरण: | प्लास्टिक का डिब्बा |
| प्रसव के समय: | पांच दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 1000PCS/माह |
| कलई करना: | टिन | शीतलक: | के माध्यम से |
|---|---|---|---|
| काटने की दिशा: | दांया हाथ | अत्याधुनिक लंबाई: | 25 मिमी |
| बांसुरी: | 2 | लम्बाई: | 3.5 |
| सामग्री: | 20CrMnTi | बांसुरी की संख्या: | 4 |
| कुल लंबाई: | 50 मिमी | टांग: | कैट |
| आवेदन: | औद्योगिक | रंग: | काला |
| नाम: | कैट टूल होल्डर | पैकिंग: | कार्टन का डिब्बा |
| प्रसंस्करण प्रौद्योगिकी: | सीएनसी मशीनिंग | सेवा: | OEM/ODM |
| आकार: | CATE40 OZ25 | सतह का उपचार: | ऑक्सीकरण |
| सहनशीलता: | ± 0.01 मिमी | वजन: | 2 किलो |
| प्रमुखता देना: | CATE50 कोलेट चक,DIN2080 सीएनसी लात ड्रिल धारक,OZ25 सीएनसी लेथ ड्रिल धारक |
||

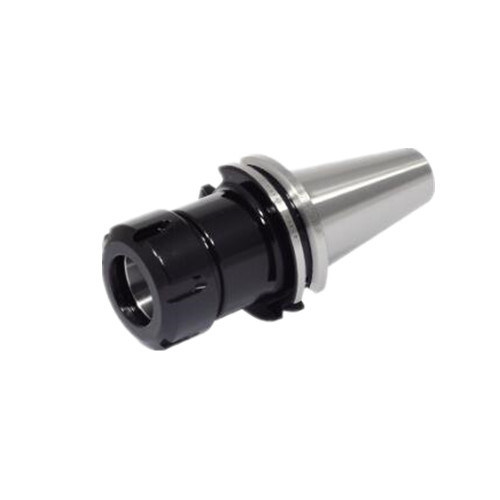

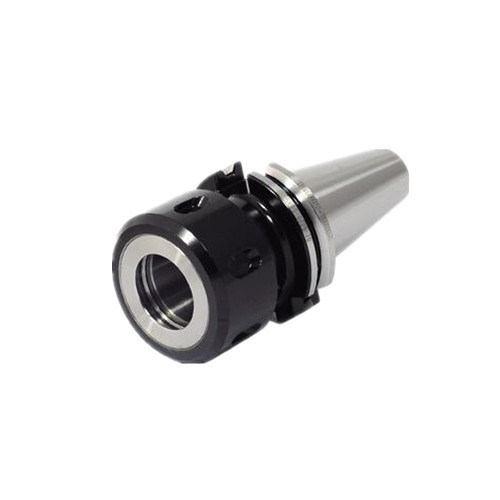

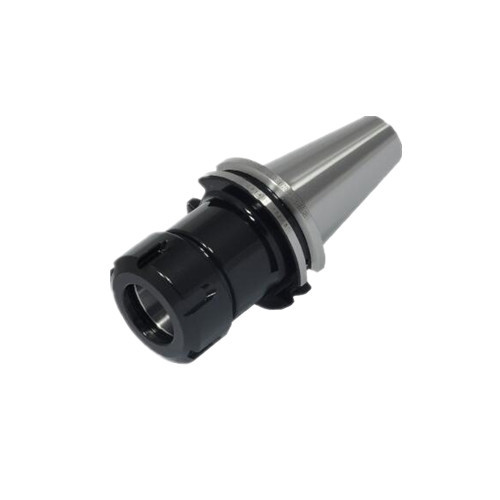

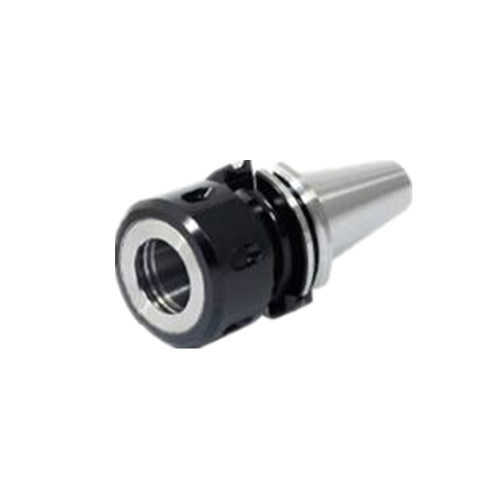

CATEE50 उच्च परिशुद्धता Collet Chuck OZ25 3/8-1-1/2 4.76' DIN2080
संक्षिप्त परिचय
DIN6391 CATEE OZ Collet Chuck, DIN6388 OZ Collet clamping straight shank tools of various sizes, high speed and high precision machining.Mechanical spindle and cutting tools and other accessories. विभिन्न आकारों के, उच्च गति और उच्च परिशुद्धता मशीनिंग के सीधे शंकु औजारों को क्लैंप करने वाले CATEE OZ कोलेट चक, DIN6388 OZ कोलेट। यांत्रिक धुरी और काटने वाले औजार और अन्य सहायक उपकरण।उच्च परिशुद्धता सीएटी चाकू उपकरण धारक , संतुलित G6.3 या G2.5 चुनने के लिए।
यांत्रिक धुरी और काटने के उपकरण और अन्य सहायक उपकरण कनेक्शन के लिए कैट उपकरण धारक। एक सरल, लोकप्रिय धुरी शांक कनेक्शन मानक है, मुख्य रूप से CT30 CT40 CT50... आदि। मोल्ड उद्योग,और उच्च गति उत्कीर्णन मशीन, अधिक इस्तेमाल किया।
विनिर्देश
सामग्रीः 20CrMnTi
कठोरताः एचआरसी 56-58
अधिकतम रनिंग आउटः <0.005 मिमी
कॉपर सहिष्णुताःकार्बन गहराईः 0.8mm±0.2mm
सतह की मोटाईः Ra<0.005 मिमीहैंडल की प्रभावी लंबाई (लंबाई): 2.76 "
अधिकतम गति (आरपीएम): 24000-30000 आरपीएम।
हैंडल बॉडी की सटीकता (टीआईआर): 0.005 मिमी
फिट स्प्रिंग चक (कोलेट एडाप्टर): ER16
क्लैंप रेंज (रेंज): 1-10mm
स्प्रिंग कोलेट की सटीकता (टीआईआर): 0.015 / 0.01 / 0.008 मिमी वैकल्पिक
फिट शाफ्ट कनेक्टिंग रॉड (PULL STUD): CATEE40
और मुख्य समझौता बिंदु (कोण): 30 डिग्री / 45 डिग्री / 90 डिग्री वैकल्पिक
सतह कठोरता (HRC): सतह कार्बोराइजिंग कठोरता (52HRC) या पारंपरिक उपचार (44-48HRC) वैकल्पिक
आदेश देते समय, कृपया संतुलन G6.3 या G2 निर्दिष्ट करें।5
शांक शरीर मानकः DIN2080

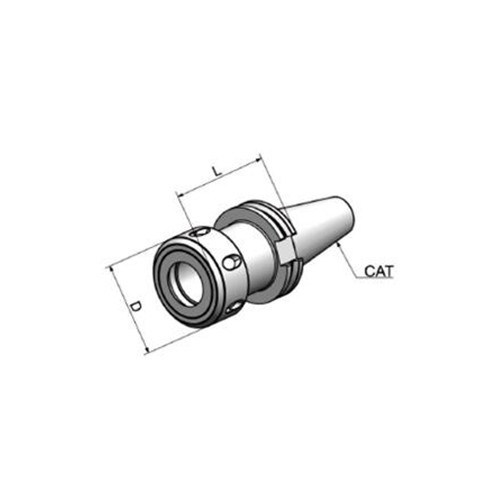

| मॉडल | डी1 | L | L1 | D | कोलेट प्रकार |
| CATEE40-OZ25-4.00 | 1/8 | 4 | 1.18 | 2.36 | OZ25 |
| CATEE40-OZ32-2.25 | 1/4-1-1/4 | 2.25 | 1.3 | 2.83 | OZ32 |
| CATEE40-OZ32-4.00 | 1/4-1-1/4 | 4 | 1.3 | 2.83 | OZ32 |
| CATEE50-OZ25-2.25 | 1/8 | 2.25 | 1.18 | 2.36 | OZ25 |
| CATEE50-OZ25-4.00 | 1/8 | 4 | 1.18 | 2.36 | OZ25 |
| CATEE50-OZ32-2.25 | 1/4-1-1/4 | 2.25 | 1.3 | 2.83 | OZ32 |
| CATEE50-OZ32-4.00 | 1/4-1-1/4 | 4 | 1.3 | 2.83 | OZ32 |
CATEE OZ कोलेट चक एक प्रकार का उपकरण धारक है जिसका उपयोग मशीनिंग संचालन में किया जाता है। यह मशीनिंग प्रक्रिया के दौरान काटने के उपकरण, जैसे ड्रिल या अंत मिलों को सुरक्षित रूप से रखने के लिए डिज़ाइन किया गया है।CATEE OZ कोलेट चक विशेष रूप से CATEE (V-Flange) धुरी कॉपर फिट करने के लिए डिज़ाइन किया गया है, जो आम तौर पर सीएनसी फ्रिलिंग मशीनों पर पाया जाता है। यह काटने के उपकरण को जगह में क्लैंप करने के लिए एक कोलेट प्रणाली का उपयोग करता है, जो उपकरण और मशीन धुरी के बीच एक कठोर और सटीक कनेक्शन प्रदान करता है।OZ पदनाम का प्रयोग किए गए कोलेट के प्रकार को संदर्भित करता हैउच्च परिशुद्धता मशीनिंग अनुप्रयोगों के लिए ओजेड कोलेट एक लोकप्रिय विकल्प है।
उत्पाद लाभ
1नट का अनूठा डिजाइनः उच्च गति से काटने, घर्षण और काटने के शोर को कम करने और कार्य दक्षता में सुधार करने के लिए संतुलन G2.5 30000rpm। G6.3 12000rpm।
2सामान्य प्रयोजन उच्च गति, उच्च परिशुद्धता मशीनिंग, काटने का प्रभाव अच्छा है।
3. विशेष कोटिंग सतह उपचार,सतह की कठोरता और स्थायित्व में सुधार,सफाई बेहतर,सटीकता स्थिर,सतह
4. उच्च प्रणाली सटीकता.
5उच्च कठोरता, कठोरता और पहनने के प्रतिरोध, उच्च थर्मो स्थिरता और उच्च गर्मी प्रतिरोध
