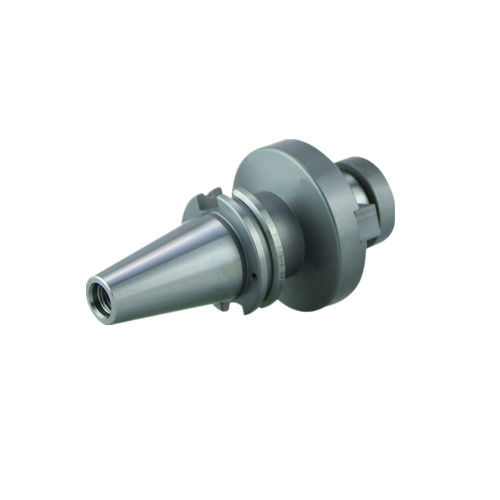

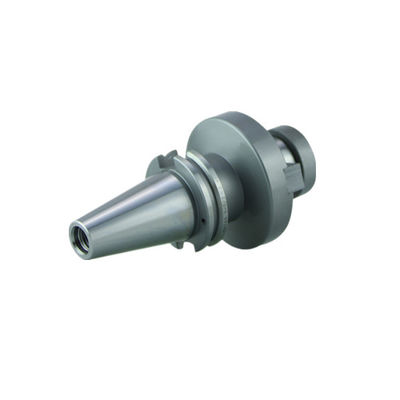

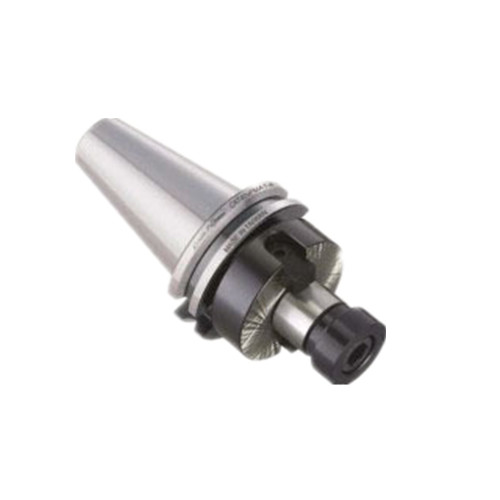

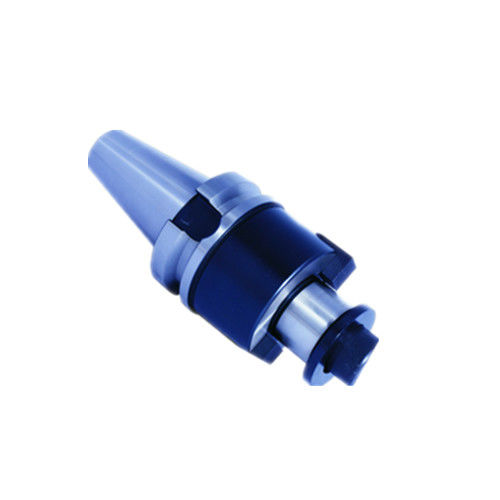

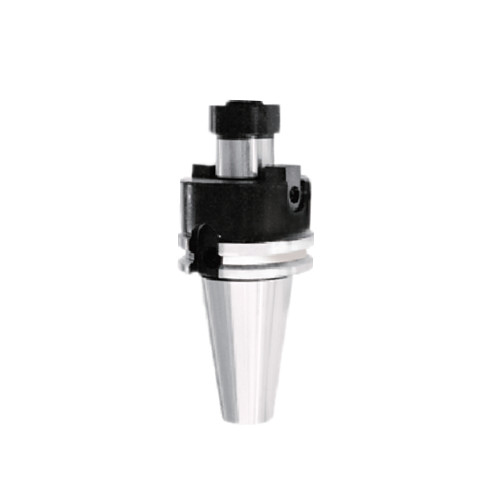

CATE40 फेस फ्रिलिंग CATE टूल होल्डर 20CrMnTi कटर बार क्लैंपिंग के लिए

CATEE40 काटने की पट्टी के लिए फेस फ्रिलिंग धारक क्लैंपिंग बिल्ली उपकरण धारक फेस फ्रिलिंग कटर

सीएटी उपकरण धारक एफएमए फेस मिल धारक,अंतरराष्ट्रीय मानक के अनुसार मुख्य परीक्षण बार.सीएटी फेस मिल धारक रेडियल ड्राइव ग्रूव के साथ कटर को क्लैंप करने में उपयोग किया जाता है,जैसे कि चेहरे की पीसने वाली कटर, ऊर्ध्वाधर डिस्क कटर, सेट प्रकार के अंत मिल, उच्च गति और उच्च परिशुद्धता मशीनिंग।

कैट फेस फ्रिलिंग होल्डर कटर बार की आवश्यकताएं निम्नलिखित हैं:
अधिक कसकर क्लैंप करने के लिए, बेहतर कठोरता, मशीनिंग उपकरण की छोटी विचलन सटीकता, इस मामले में संभावित खेल की प्रभावशीलता कर सकते हैं!
कैट फेस फ्रिलिंग होल्डर कटर बार ध्यान देने की आवश्यकता वाले मामलों की सटीकता की जाँच करेंः
1, पैमाने की सटीकता और विश्वसनीयता की सटीकता, माप की इकाई कम से कम 0.002 मिमी।
2, अंतरराष्ट्रीय मानक के अनुसार मुख्य परीक्षण पट्टी
3, वोल्फ्रेम स्टील मोल्ड की सटीकता योग्य है।
4, सामने के कटर बार, सभी भागों को अच्छी तरह से साफ करें, जैसे कि कोलेट नट आदि। और साथ ही, मशीन धुरी की सफाई पर ध्यान देना चाहिए।
5, काटने की पट्टी clamping वोल्फ्रेम स्टील मोल्ड पट्टी, की आवश्यकता के अनुरूप सभी प्रकार के उपकरण छड़ी डिवाइस विवरण के.
6यदि माप 180 डिग्री विचलन, कारण बोल्ट सिर या यांत्रिक धुरी कॉपर सटीकता आदि हो सकता है।

कैट फेस फ्रिलिंग होल्डर

कैट फेस मिल धारक एक प्रकार का उपकरण धारक है जिसका उपयोग मशीनिंग संचालन में किया जाता है। यह फेस मिलों को पकड़ने के लिए डिज़ाइन किया गया है, जो सपाट सतहों को पीसने के लिए उपयोग किए जाने वाले काटने के उपकरण हैं।कैट चेहरे मिल धारक विशेष रूप से कैट (वी-फ्लैंज) धुरी कॉपर फिट करने के लिए बनाया गया है, जो कि फ्रिलिंग मशीनों में इस्तेमाल होने वाला एक सामान्य प्रकार का स्पिंडल कॉपर है। धारक चेहरे की मिल को सुरक्षित रूप से पकड़ता है और सटीक और सटीक काटने के संचालन की अनुमति देता है।

उपकरण धारक:
1शंक 7:24 कॉपर सटीकता ≤ AT3 और कुछ मानक आकारों का परीक्षण जर्मनी में निर्मित मानक निरीक्षण उपकरण पर किया जाता है।
2. आंतरिक शंकु का परीक्षण एक मानक वायवीय माप उपकरण से किया जाता है, और बड़े छोर का संपर्क क्षेत्र अनुपात 90% से अधिक होता है।
3शंक शरीर कूदता है ≤0.002.
5. कैट फेस मिलिंग धारक हैंडल मध्यम गति परिशुद्धता मशीनिंग के लिए उपयुक्त है
6गतिशील संतुलनः G6.3 12000/18000RPM G2.5 15000/25000RPM मांग के अनुसार बनाया जा सकता है। यह ग्राहक की आवश्यकताओं के अनुसार भी अनुकूलित किया जा सकता है।
7प्रत्येक एफएमए/एफएमबी फेस फ्रिलिंग कटर में फेस फ्रिलिंग कटर की असेंबली के लिए पेंच और लग्स लगे होते हैं।
8. यदि आपके पास उत्पादन विमान पीसने वाली कटर - विस्तारित प्रकार है, तो आप पूछ सकते हैं.
9.सीएटी फेस फ्रिलिंग होल्डर सामग्रीः 20CrMnTi.
10.सीएटी फेस फ्रिलिंग होल्डर कठोरताः एचआरसी 54 ° -60 °
11.सीएटी फेस फ्रिलिंग होल्डर कार्बोराइजिंग गहराईः > 0.8.

सकारात्मक लाभ:
* प्रसंस्करण समय को कम करने, प्रति समय इकाई उत्पादन को बढ़ाने के लिए।
* उत्पाद की समग्र सटीकता, उपस्थिति की गुणवत्ता।
* उत्पादन लागत को कम किया जा सकता है।
ग्राहक का विश्वास, चिप वृद्धि के आदेश के तहत।
काटने वाले पट्टी की आवश्यकताएं इस प्रकार हैं:
अधिक कसकर क्लैंप करने के लिए, बेहतर कठोरता, मशीनिंग उपकरण की छोटी विचलन सटीकता, इस मामले में संभावित खेल की प्रभावशीलता कर सकते हैं!
