| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | QFMH |
| मॉडल संख्या: | CATE30,CATE40,CATE50 |
| न्यूनतम आदेश मात्रा: | 10PCS |
| मूल्य: | USD 10/PCS |
| पैकेजिंग विवरण: | प्लास्टिक का डिब्बा |
| प्रसव के समय: | पांच दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 1000PCS/माह |
| शुद्धता: | 0.005 मिमी | आवेदन: | सीएनसी मशीन |
|---|---|---|---|
| शिकंजे का बल: | 1000 एन | क्लैम्पिंग रेंज: | 0-20 मिमी |
| रंग: | काला | ठंडा करने का तरीका: | हवा ठंडी करना |
| सामग्री: | 20CrMnTi | उत्पाद का नाम: | कैट टूल होल्डर |
| आकार: | CATE50 एफएमए | सतह का उपचार: | ऑक्सीकरण |
| सहनशीलता: | 0.01 एम एम | वारंटी: | 1 वर्ष |
| वजन: | 1.8 किलो | ||
| प्रमुखता देना: | एफएमबी फेस मिल आर्बर,AT3 CATE उपकरण धारक,मोड़ मशीन उपकरण धारक |
||

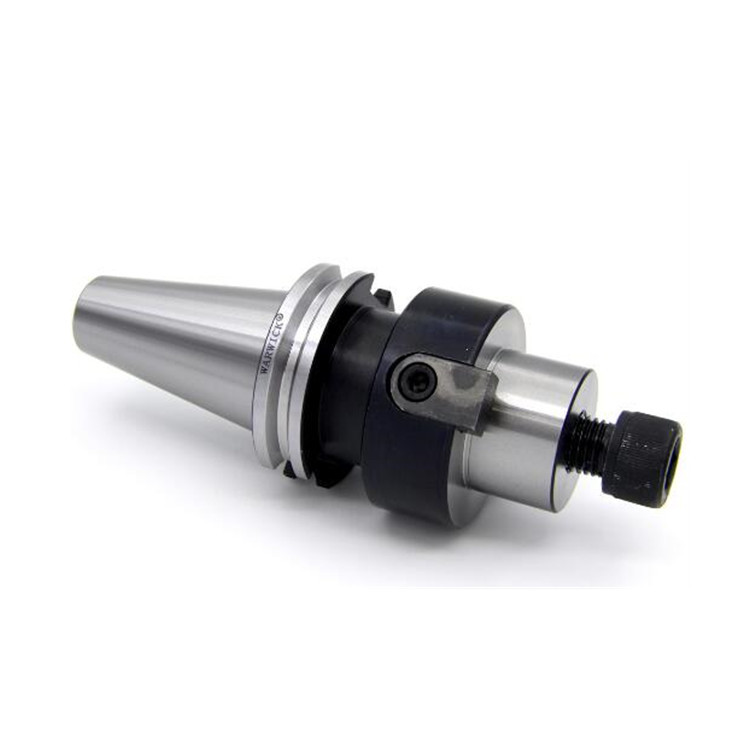

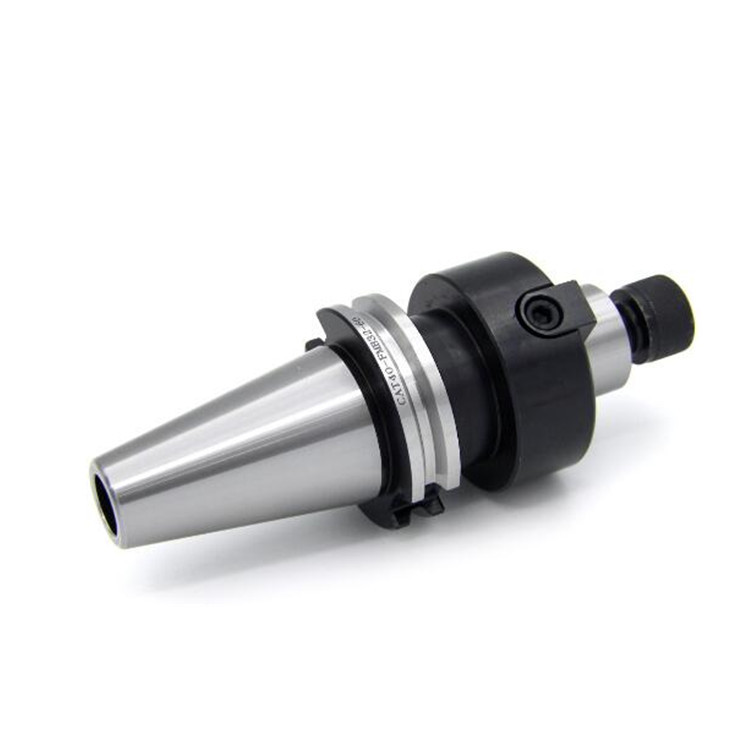

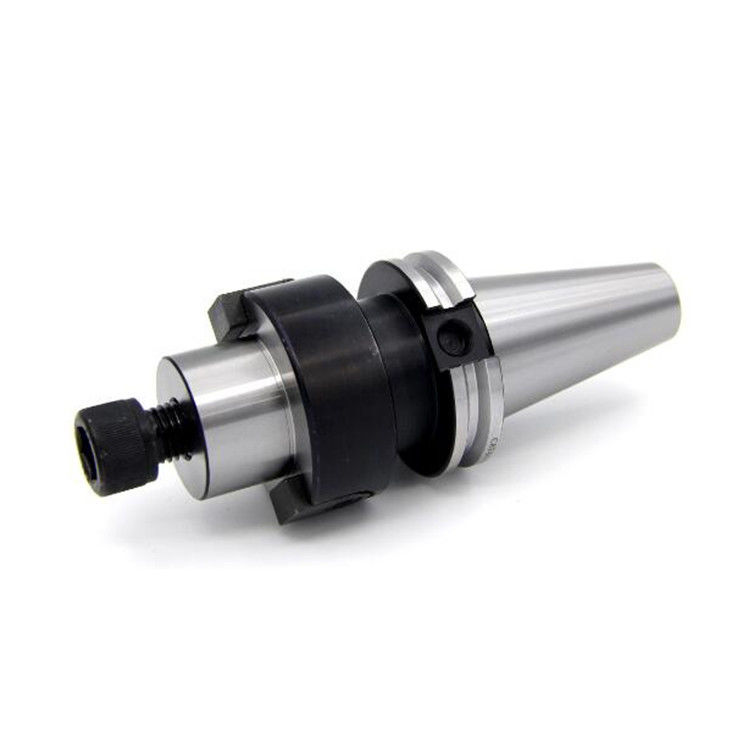

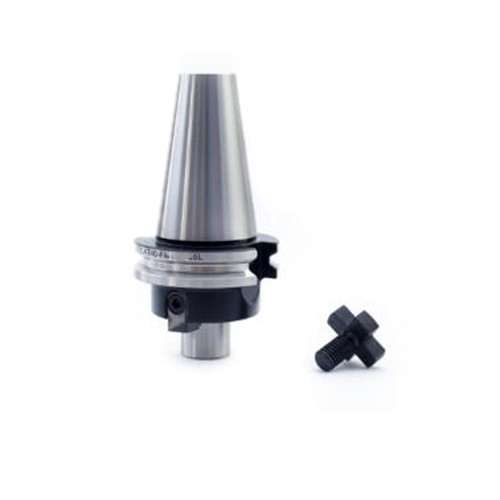

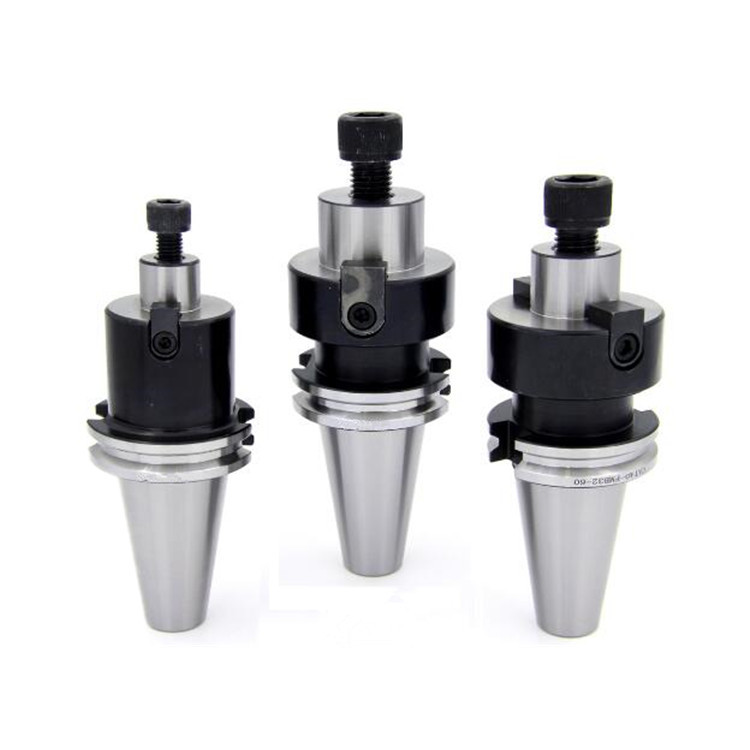

उपकरण धारक CATEE मानक FMB चेहरे मिल arbor बिल्ली उपकरण धारक टर्न मशीन उपकरण धारक
संक्षिप्त परिचय
मोड़ मशीन उपकरण धारक कैट फेस फ्रिलिंग कटर, रेडियल ड्राइव ग्रूव के साथ कटर के क्लैंपिंग में इस्तेमाल किया जाता है, जैसे फेस फ्रिलिंग कटर, वर्टिकल डिस्क कटर, सेट प्रकार के अंत मिल,उच्च गति और उच्च परिशुद्धता मशीनिंग .
विनिर्देश
1सामग्री:20CrMnTi
2. कठोरता:56-58
3. AT3 से कम परिशुद्धता कॉपर
4. कार्बन गहराई 0.8 मिमी से कम
5. पूर्व संतुलन मानकः G6.3 18000rpm,सटीक संतुलन G2.520000rpm,25000rpm,30000rpm
6. सतह"पर्यावरण संरक्षण",विशेष कोटिंग सतह उपचार,सतह की कठोरता और स्थायित्व में सुधार,सफाई बेहतर,सटीकता स्थिर,सतह
कटर बार ध्यान देने योग्य मामलों की सटीकता की जाँच करता हैः
1, पैमाने की सटीकता और विश्वसनीयता की सटीकता, माप की इकाई कम से कम 0.002 मिमी।
2, अंतरराष्ट्रीय मानक के अनुसार मुख्य परीक्षण पट्टी
3, वोल्फ्रेम स्टील मोल्ड की सटीकता योग्य है।
4, सामने के कटर बार, सभी भागों को अच्छी तरह से साफ करें, जैसे कि कोलेट नट आदि। और साथ ही, मशीन धुरी की सफाई पर ध्यान देना चाहिए।
5, काटने की पट्टी clamping वोल्फ्रेम स्टील मोल्ड पट्टी, की आवश्यकता के अनुरूप सभी प्रकार के उपकरण छड़ी डिवाइस विवरण के.
6यदि माप 180 डिग्री विचलन, कारण बोल्ट सिर या यांत्रिक धुरी कॉपर सटीकता आदि हो सकता है।
'
कैट मानक एफएमबी फेस मिल आर्मर एक उपकरण धारक है जिसका उपयोग कैट (कैटरपिलर) मानक कॉपर के साथ फेस मिलों को पकड़ने के लिए किया जाता है।एफएमबी (फेस फ्रिलिंग आर्बर) पदनाम से पता चलता है कि यह विशेष रूप से फेस फ्रिलिंग ऑपरेशन के लिए डिज़ाइन किया गया है.
कैट मानक कॉपर एक लोकप्रिय उपकरण धारक प्रणाली है जिसका उपयोग फ्रिलिंग मशीनों में किया जाता है। इसमें एक फ्लैंज और एक कॉपर होता है जो सुरक्षित और सटीक उपकरण की स्थिति की अनुमति देता है।कैट मानक कॉपर अपनी कठोरता और भारी काटने के भार को संभालने की क्षमता के लिए जाना जाता है.
एफएमबी फेस मिल के आर्मर को फेस मिलों को पकड़ने के लिए डिज़ाइन किया गया है, जो सपाट सतहों को पीसने के लिए उपयोग किए जाने वाले काटने वाले उपकरण हैं।बार्बर आम तौर पर एक threaded अंत है कि विभिन्न आकारों के चेहरे मिलों के लगाव के लिए अनुमति देता हैइसमें एक फ्लैंज भी है जो मशीनिंग संचालन के दौरान स्थिरता और समर्थन प्रदान करता है।
कुल मिलाकर, कैट मानक एफएमबी फेस मिल एबर एक विश्वसनीय उपकरण धारक है जो फ्रीजिंग मशीनों में कुशल और सटीक फेस फ्रीजिंग संचालन को सक्षम करता है।
| मॉडल | डी1 | L1 | H1 | C1 | W1 |
| CATEE40-FMA25.4-1.75 | 25.4 | 1.75 | 17.5 | 2.362 | 9.5 |
| CATEE40-FMA31.75-2 | 31.75 | 2 | 17.5 | 2.756 | 12.7 |
| CATEE40-FMA38.1-2 | 38.1 | 2 | 23.8 | 3.346 | 15.9 |
सीएटी लेथ चक फेस मिल एरबर एक उपकरण है जो एक लेथ चक में फेस मिल कटर को पकड़ने के लिए मशीनिंग ऑपरेशन में उपयोग किया जाता है। यह एक सीएटी (कैटरपिलर) कॉपर के साथ डिज़ाइन किया गया है,जो मशीनिंग उद्योग में इस्तेमाल किया उपकरण धारक कॉपर का एक लोकप्रिय प्रकार है.
एक कैट लेथ चक फेस मिल आर्वर का उपयोग लेथ मशीन पर बड़ी सपाट सतहों के कुशल मिलिंग के लिए अनुमति देता है। फेस मिल कटर आर्वर पर लगाया जाता है और उच्च गति से घूमता है,जबकि लेथ चक काम टुकड़ा जगह में रखने के लिए आवश्यक clamping बल प्रदान करता है.
