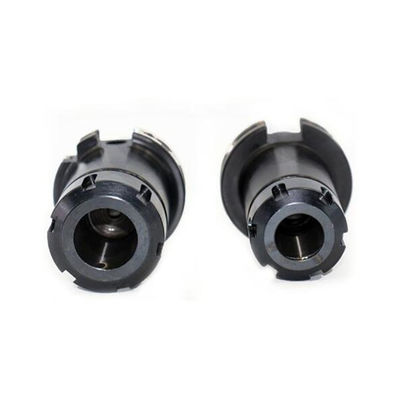

SK40-ER32-160 DIN69871 SK ER उपकरण धारक ER कोलेट चक सीएनसी उपकरण धारक

Din69871 SK ER टूल होल्डर SK40-ER32-160,स्क टूल होल्डर का मानक जर्मन औद्योगिक मानक DIN 69871 है। मशीनिंग केंद्रों के धुरी कॉपर छेद आम तौर पर दो श्रेणियों में विभाजित होते हैं,अर्थात् सामान्य प्रणाली 7:24 के कॉपर के साथ और HSK वैक्यूम प्रणाली 1:10. SK उपकरण हैंडल मानकों को मुख्य रूप से निम्नलिखित चार प्रकारों में विभाजित किया गया हैः SK A: केंद्रीय शीतलन जल छेद के बिना, SK AD: केंद्रीय शीतलन जल छेद के साथ, SK B:साइड फ्लैंज शीतलन पानी छेद के साथ, SK AD/B: कोर और साइड फ्लैंज शीतलन पानी के छेद के साथ, लेकिन साइड छेद घुमावदार है। जब कोर आंतरिक शीतलन अपनाया जाता है, तो पक्ष को बोल्ट से अवरुद्ध किया जा सकता है।

SK er कोलेट चकविनिर्देश

मैं -SK er कोलेट चकसामग्रीः
उच्च गुणवत्ता वाले कार्बोराइजिंग मिश्र धातु इस्पात;
केंद्रीय तन्यता शक्ति 1000N/mm2 Min;
सतह कठोरता HRC 60+/-2 ((HV 700+/-50);
कठोरता प्रवेश 0.8+/-0.2mm;
II -SK er कोलेट चकसहिष्णुता मानदंड
गतिशील संतुलन (डिफ़ॉल्ट): G6.3 12,000 आरपीएम;
गतिशील संतुलन (अनुकूलित): G2.5 25,000 आरपीएम;
रन-आउट सहिष्णुताः 0.003 मिमी अधिकतम।
शंकु कोण सहिष्णुताः AT3

शंकु की सतह की कठोरता: Ra 0.005 Max.
