| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | QFMH |
| मॉडल संख्या: | SK30, SK40, SK50 |
| न्यूनतम आदेश मात्रा: | 10PCS |
| मूल्य: | USD 10/PCS |
| पैकेजिंग विवरण: | प्लास्टिक का डिब्बा |
| प्रसव के समय: | पांच दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 1000PCS/माह |
| आवेदन: | मशीनिंग | ब्रांड: | एसके |
|---|---|---|---|
| कलई करना: | टिन | रंग: | चाँदी |
| शीतलक के माध्यम से: | हाँ | उष्मा उपचार: | हाँ |
| सामग्री: | 20CrMnTi | पैकेजिंग प्रकार: | बॉक्स |
| उत्पाद का नाम: | एसके टूल होल्डर | सतह खत्म: | पॉलिश |
| सहनशीलता: | उच्च परिशुद्धता | प्रयोग: | खराद |
| आकार: | बी 16 | वजन: | 0.9 |
| प्रमुखता देना: | एसके ड्रिल चक आर्बर,सीएनसी लेथ ड्रिल चक आर्बर,एसके सीएनसी क्लैंपिंग टूल्स |
||

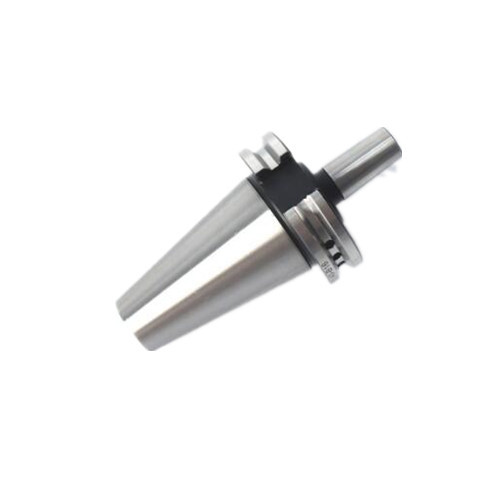

सीएनसी लात और मिल के लिए एसके ड्रिल चक आर्बर, सीएनसी मशीन टूल्स क्लैंपिंग टूल्स
SK40 ड्रिल Chuck Arbors, प्रत्येक उपकरण धारक विभिन्न धारावाहिक मॉड्यूल द्वारा इकट्ठा किया जा सकता है।विभिन्न प्रकार के उपकरण शांक श्रृंखला प्राप्त करने के लिए विभिन्न विधानसभा योजनाओं को अपनाया जा सकता है, इस प्रकार उपकरण शंकु की अनुकूलन क्षमता और उपयोग में सुधार।SK शंकु ड्रिल चक आर्बर्स ड्रिलिंग मशीन,कनेक्शन रॉड मुख्य रूप से ड्रिल चक में उपयोग किए जाने वाले ड्रिलिंग और फ्रीजिंग मशीन के लिए उपयोग किया जाता है,आम तौर पर मोड़ के लिए इस्तेमाल कियाड्रिल आर्बर कनेक्शन रॉड मिश्र धातु संरचना स्टील का उपयोग करके, कठोरता 58-62 डिग्री तक पहुंच गई, 12000 आरपीएम तक की गति।
सीएनसी उपकरण मशीन के उपकरण धारक की संरचना को दो प्रकारों में विभाजित किया जा सकता हैः एकीकृत मोड और मॉड्यूलर मोड।एकीकृत उपकरण धारक के क्लैंपिंग उपकरण का कामकाजी हिस्सा मशीन उपकरण पर निर्धारण और स्थिति के लिए इस्तेमाल किया हैंडल के साथ एकीकृत हैइस प्रकार के उपकरण धारक में मशीन टूल्स और भागों के परिवर्तन के लिए कम अनुकूलन क्षमता होती है।उपयोगकर्ताओं को उपकरण धारकों के विभिन्न विनिर्देशों को संग्रहीत करना चाहिएमॉड्यूलर काटने के उपकरण प्रणाली एक उन्नत काटने के उपकरण प्रणाली है।
एसके ड्रिल चक आर्बर विनिर्देश
1.एसके ड्रिल चक आर्बर सामग्रीः 20CrMnTi
2.एसके ड्रिल चक आर्बर कठोरः एचआरसी 58-62
3. रन आउट 0.005 मिमी से कम है
4.SK ड्रिल Chuck Arbor उपकरण धारक कवर की व्यवस्था करता है BT30/40/50,CATEE30/40/50,DIN69871A30,40,50
5.तीन प्रकार के शीतलन A: शीतलन आपूर्ति के बिना AD: केंद्रीय शीतलन आपूर्ति AD/B: केंद्रीय शीतलन आपूर्ति और कॉलर के माध्यम से आंतरिक शीतलक के साथ
6.SK ड्रिल चक आर्बर संतुलित उपकरण धारक उपलब्ध G6.3=12000rpm G2.5=20000rpm
7.SK ड्रिल चक आर्बर उपयोगःडीआईएन 228-1 फॉर्म ए के अनुसार मोर्स कॉपर शाफ्ट और धागे के साथ क्लैंपिंग टूल्स के लिए।
| मॉडल | L | D | d1 | d2 | टी |
| SK30-B12-40 | 106.3 | 50 | 12.065 | 45 | M12*1.75P |
| SK30-B16-40 | 111.8 | 15.733 | |||
| SK30-JT6-40 | 111.8 | 17.17 | |||
| SK40-B12-40 | 126.9 | 63.55 | 12.065 | 50 | M16*2.0P |
| SK40-B16-40 | 132.4 | 15.733 | |||
| SK40-B18-40 | 140.4 | 17.78 | |||
| SK40-JT6-40 | 132.4 | 17.17 | |||
| SK50-B12-40 | 160.25 | 97.5 | 12.065 | 80 | M24*3.0P |
| SK50-B16-40 | 165.75 | 15.733 | |||
| SK50-B18-40 | 173.75 | 17.78 | |||
| SK50-JT6-40 | 165.75 | 17.17 |
DIN69871 ड्रिल चक आर्बर्स 40-B16 20CrMnTi,मॉड्यूलर कटिंग टूल सिस्टम एक उन्नत कटिंग टूल सिस्टम है। प्रत्येक टूल हैंडल को विभिन्न प्रकार के सीरियल मॉड्यूल द्वारा इकट्ठा किया जा सकता है।विभिन्न भागों और उपकरण मशीनों के लिए, विभिन्न प्रकार के उपकरण शांक श्रृंखला प्राप्त करने के लिए विभिन्न विधानसभा योजनाओं को अपनाया जा सकता है, जिससे उपकरण शांक की अनुकूलन क्षमता और उपयोग में सुधार होता है।
अभिन्न उपकरण धारक के क्लैंपिंग उपकरण का कार्यशील भाग मशीन उपकरण पर फिक्सिंग और पोजिशनिंग के लिए उपयोग किए जाने वाले हैंडल के साथ एकीकृत है।उपकरण धारक के इस प्रकार मशीन उपकरण और भागों के परिवर्तन के लिए खराब अनुकूलन हैभागों और मशीन टूल्स के परिवर्तन के अनुकूल होने के लिए, उपयोगकर्ताओं को उपकरण धारकों के विभिन्न विनिर्देशों को संग्रहीत करना चाहिए, इसलिए उपकरण धारकों की उपयोग दर कम है
