| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | QFMH |
| मॉडल संख्या: | SK30, SK40, SK50 |
| न्यूनतम आदेश मात्रा: | 10PCS |
| मूल्य: | USD 10/PCS |
| पैकेजिंग विवरण: | प्लास्टिक का डिब्बा |
| प्रसव के समय: | पांच दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 1000PCS/माह |
| आवेदन: | सीएनसी मशीन | क्लैम्पिंग रेंज: | 40 मिमी |
|---|---|---|---|
| कलई करना: | टिन | सामग्री: | 20CrMnTi |
| टुकड़ों की संख्या: | 2 | पैकेज: | प्लास्टिक का डिब्बा |
| उत्पाद का नाम: | एसके टूल होल्डर | रन-आउट सटीकता: | 0.005 मिमी |
| सतह का उपचार: | चमकाने | सहनशीलता: | 0.005 मिमी |
| प्रकार: | SK50 कोलेट चक | वजन: | 2 किलो |
| आकार: | sk50 CM22 | ||
| प्रमुखता देना: | 40 मिमी क्लैंपिंग एसके टूल होल्डर,SK उपकरण धारक DIN69871,कॉम्बी एंड मिल टूल होल्डर |
||

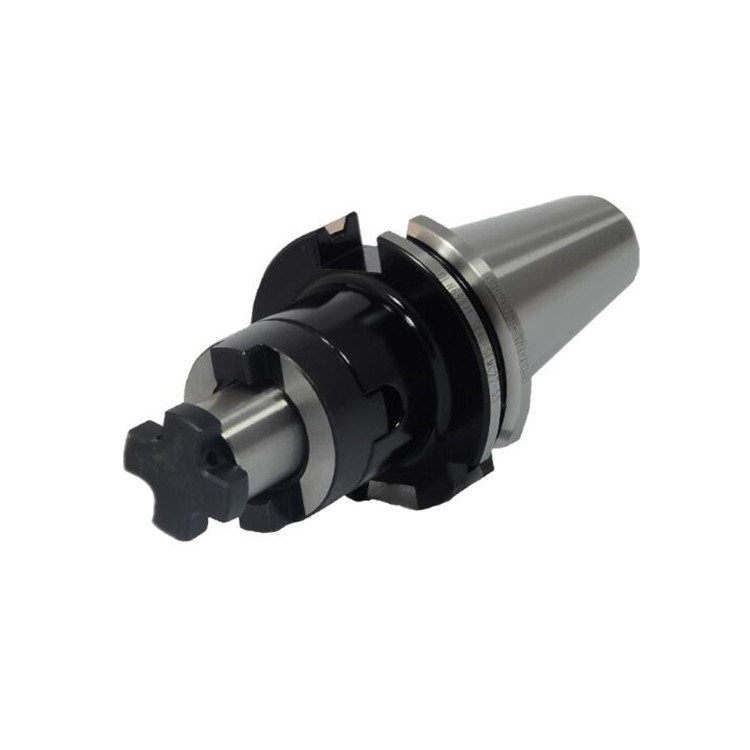

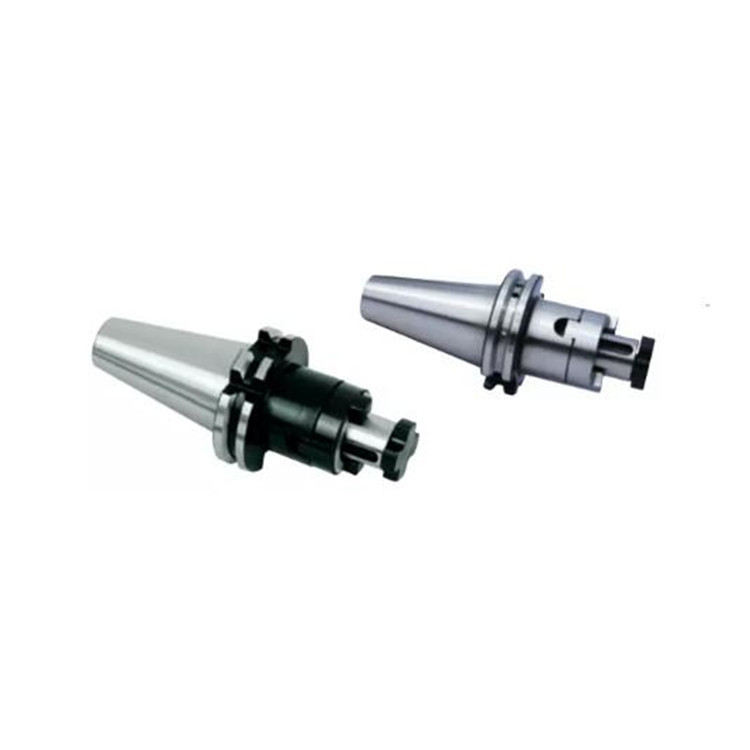

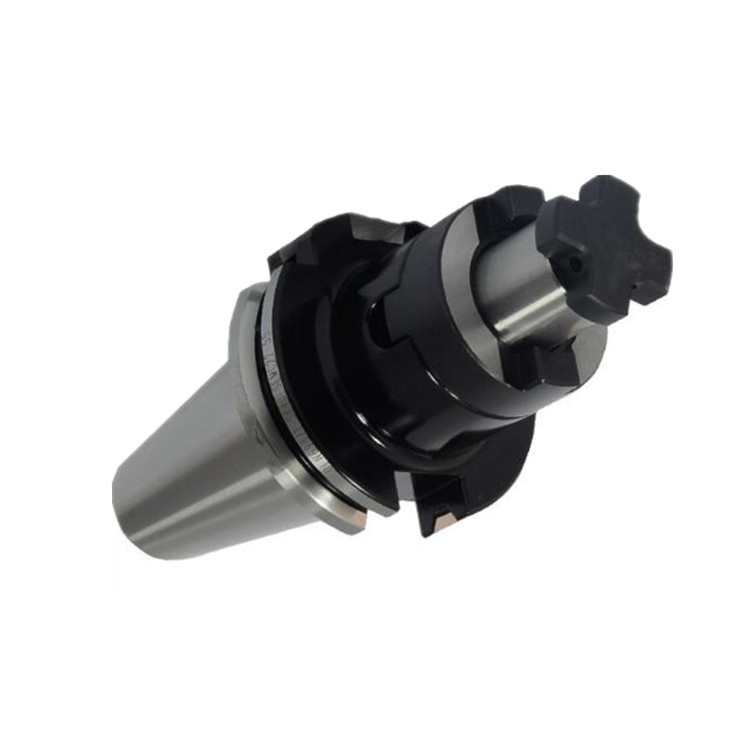

उपकरण धारक DIN69871 कॉम्बी शेल मिल उपकरण धारक शेल अंत मिल arbor
एस.के. कॉम्बी शेल मिल आर्मर मिलिंग ऑपरेशन में उपयोग किए जाने वाले उपकरण धारक हैं। उन्हें शेल मिलों को पकड़ने के लिए डिज़ाइन किया गया है, जो एक वर्कपीस से सामग्री को हटाने के लिए उपयोग किए जाने वाले बड़े काटने वाले उपकरण हैं।
एसके कॉम्बी शेल मिल के आरबर्स में एक कॉपर शांक होता है जो एसके टूलींग सिस्टम के साथ संगत होता है। इससे उन्हें एसके टूलींग धारकों का उपयोग करने वाली मिलिंग मशीनों से आसानी से डाला और हटाया जा सकता है।

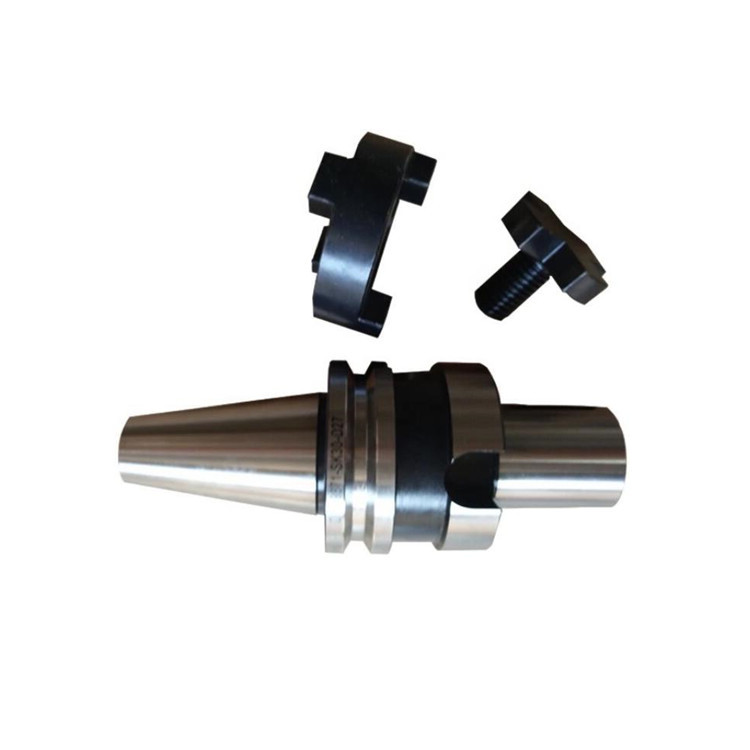

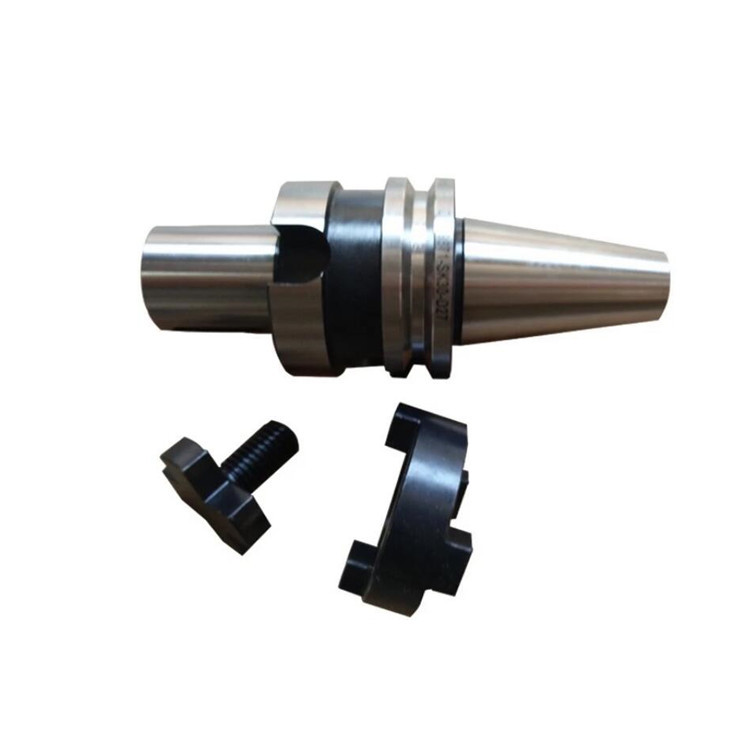

इन आर्मर्स में आम तौर पर एक छोर पर एक फ्लैंज होता है जो शेल मिल को जगह पर रखता है। शेल मिल को पेंच या क्लैंप का उपयोग करके आर्मर से सुरक्षित और कठोर कनेक्शन सुनिश्चित करने के लिए सुरक्षित किया जाता है।
एसके कॉम्बी शेल मिल के आरबर विभिन्न आकारों और लंबाई में आते हैं ताकि विभिन्न शेल मिल व्यास और काटने की गहराई को समायोजित किया जा सके।वे पीसने के दौरान स्थायित्व और सटीकता प्रदान करने के लिए कठोर स्टील जैसी उच्च गुणवत्ता वाली सामग्री से बने होते हैं.
कुल मिलाकर, एसके कॉम्बी शेल मिल एरबर्स फ्रिलिंग अनुप्रयोगों के लिए आवश्यक उपकरण धारक हैं, जो फ्रिलिंग मशीन और शेल मिल के बीच एक विश्वसनीय और सटीक कनेक्शन प्रदान करते हैं।
उपकरण धारक DIN69871 कंबाइन शेल मिल उपकरण धारक, SK कंबाइन शेल एंड मिल आर्बर सामग्रीः उच्च गुणवत्ता कार्बोराइजिंग स्टील ब्लैकनिंग संश्लेषण और ठीक पीसने,फ्राइंग कटर के अक्षीय या रेडियल ड्राइव ग्रूव के उपयोग के लिए उपयुक्त जैसे कि: वर्टिकल डिस्क कटर, फ्रिलिंग कटर के प्रकार के सेट, फेस फ्रिलिंग कटर, फ्रिलिंग कटर, तीन फेस फ्रिलिंग कटर. मैकेनिकल स्पिंडल और कटिंग टूल्स और अन्य सामान.उच्च परिशुद्धता एसके शंक उपकरण धारक , संतुलित G6.3 या G2.5 चुनने के लिए।
SK कॉम्बी शेल एंड मिल आर्बर विनिर्देश
1. उत्पाद का नाम: SK Combine Shell End Mill Arbor
2.SK Combine Shell End Mill Arbor.Model: SK30/40-SEMC (तालिका के नीचे विशिष्ट मॉडल संदर्भ)
3.SK कम्बाइन शेल एंड मिल आर्बर सामग्रीः उच्च गुणवत्ता कार्बोराइजिंग स्टील ब्लैकनिंग संश्लेषण और ठीक पीसने
4.SK कंबाइन शेल एंड मिल आर्बर टेपर शाफ्टः सहिष्णुता ग्रेड
5.SK कंबाइन शेल एंड मिल आर्बर कठोरताः 56-58 एचआरसी
6कार्बोराइजिंग गहराईः 0.8mm + 0.2mm
7.अधिकतम धड़कनः <0.005 मिमी
8सतह की कठोरता: Ra<0.005mm
9. हैंडल शरीर भी AD + B की शीतलन विधि निर्दिष्ट कर सकते हैं
(A: कोई आंतरिक शीतलन छेद नहीं; प्रकार AD: प्रकार AD+B: पानी का केंद्र; पानी और पानी के फ्लैंज का केंद्र)
10हैंडल को गतिशील संतुलन G6.3 या G2 निर्दिष्ट किया जा सकता है।5
| मॉडल | d | D | L | L1 |
| SK30-SEMC16-50 | 16 | 63 | 17 | 50 |
| SK30-SEMC22-50 | 22 | 63 | 19 | 50 |
| SK30-SEMC27-55 | 27 | 48 | 21 | 55 |
| SK30-SEMC32-60 | 32 | 58 | 24 | 60 |
| SK40-SEMC16-55 | 16 | 32 | 17 | 55 |
| SK40-SEMC16-100 | 16 | 32 | 17 | 100 |
| SK40-SEMC22-55 | 22 | 40 | 19 | 55 |
| SK40-SEMC22-100 | 22 | 40 | 19 | 100 |
| SK40-SEMC27-55 | 27 | 48 | 21 | 55 |
| SK40-SEMC27-100 | 27 | 48 | 21 | 100 |
| SK40-SEMC32-60 | 32 | 58 | 24 | 60 |
| SK40-SEMC32-100 | 32 | 58 | 24 | 100 |
| SK40-SEMC40-60 | 40 | 70 | 27 | 60 |
| SK40-SEMC40-100 | 40 | 70 | 27 | 100 |
| SK50-SEMC16-55 | 16 | 32 | 17 | 55 |
| SK50-SEMC16-100 | 16 | 32 | 17 | 100 |
| SK50-SEMC22-55 | 22 | 40 | 19 | 55 |
| SK50-SEMC22-100 | 22 | 40 | 19 | 100 |
| SK50-SEMC27-55 | 27 | 48 | 21 | 55 |
| SK50-SEMC27-100 | 27 | 48 | 21 | 100 |
| SK50-SEMC32-100 | 32 | 58 | 24 | 100 |
| SK50-SEMC40-60 | 40 | 70 | 27 | 60 |
| SK40-SEMC40-100 | 40 | 70 | 27 | 100 |
