| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | QFMH |
| मॉडल संख्या: | SK30, SK40, SK50 |
| न्यूनतम आदेश मात्रा: | 10PCS |
| मूल्य: | USD 10/PCS |
| पैकेजिंग विवरण: | प्लास्टिक का डिब्बा |
| प्रसव के समय: | पांच दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 1000PCS/माह |
| आवेदन: | खराद मशीनिंग | ब्रांड: | एसके शैंक |
|---|---|---|---|
| कलई करना: | टिन | रंग: | चाँदी |
| शीतलक के माध्यम से: | हाँ | उष्मा उपचार: | हाँ |
| सामग्री: | 20CrMnTi | पैकेजिंग प्रकार: | डिब्बा |
| उत्पाद का नाम: | SK40 टूल होल्डर | सतह खत्म: | पॉलिश |
| सहनशीलता: | उच्च परिशुद्धता | प्रयोग: | खराद |
| आकार: | एसके40 बी18 | वजन: | 1.2 |
| प्रमुखता देना: | SK40 ड्रिल चक आर्बर्स,SK शंक क्लैंपिंग टूल्स,ड्रिल Chuck Arbors SK40 |
||

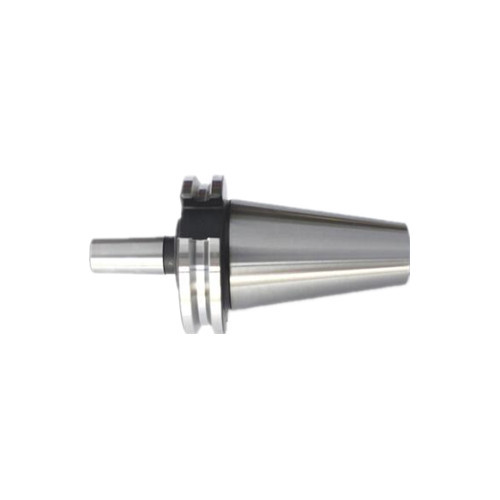

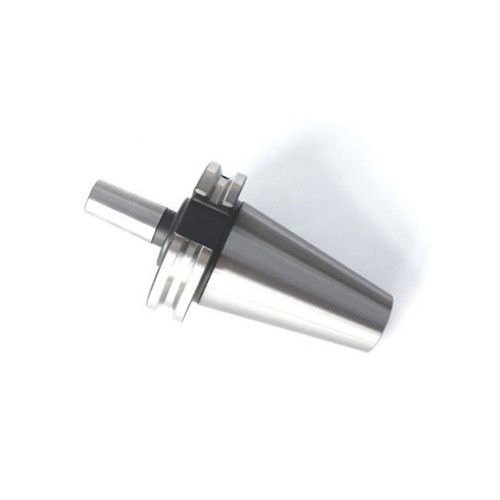

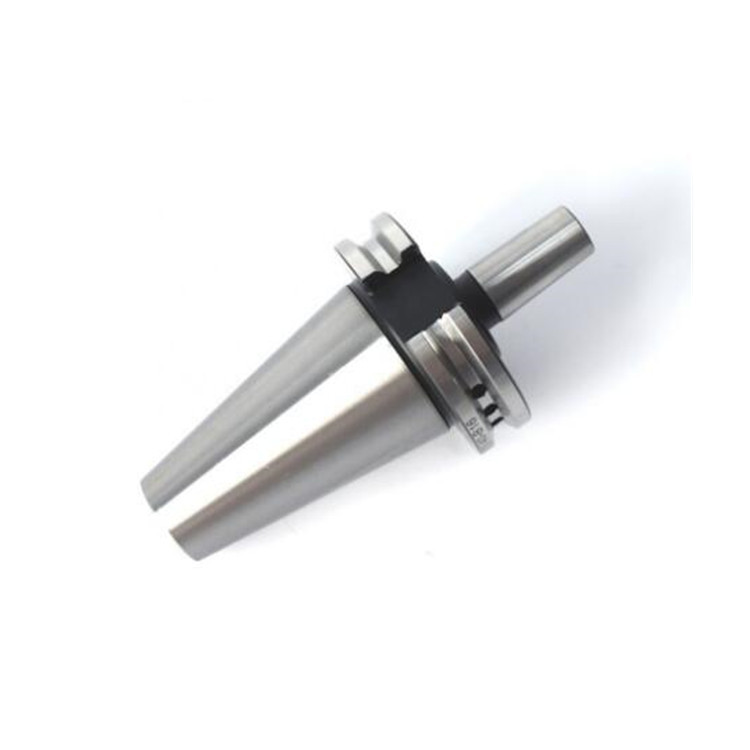

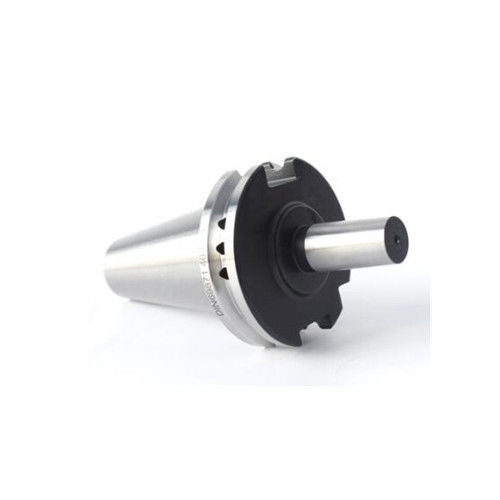

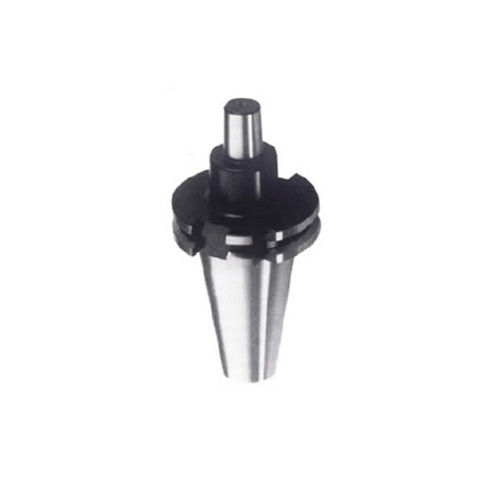

SK40 ड्रिल चाक ड्रिलिंग मशीन के लिए आर्मर्स SK उपकरण शाफ्ट clamping उपकरण
ड्रिल चक आर्मर एक उपकरण है जिसका उपयोग एक ड्रिल चक को ड्रिल प्रेस या फ्रिलिंग मशीन के धुरी से जोड़ने के लिए किया जाता है।यह आम तौर पर एक बेलनाकार शाफ्ट के साथ एक कॉपर अंत है कि मशीन के धुरी में फिट बैठता है, और एक घुमावदार अंत जो ड्रिल चक को इसके ऊपर पेंच करने की अनुमति देता है।सटीक ड्रिलिंग या फ्रिलिंग ऑपरेशन की अनुमति देता है.
क्लैंपिंग टूल्स SK Drill Chuck Arbor,विभिन्न भागों और मशीन टूल्स के लिए, विभिन्न प्रकार की टूल शांक श्रृंखला प्राप्त करने के लिए विभिन्न असेंबली योजनाओं को अपनाया जा सकता है,इस प्रकार अनुकूलनशीलता और उपकरण शांक के उपयोग में सुधारएकीकृत औजार धारक के क्लैंपिंग उपकरण का कार्यशील भाग मशीन औजार पर फिक्सिंग और पोजिशनिंग के लिए उपयोग किए जाने वाले हैंडल के साथ एकीकृत है।उपकरण धारक के इस प्रकार मशीन उपकरण और भागों के परिवर्तन के लिए खराब अनुकूलन हैभागों और मशीन टूल्स के परिवर्तन के अनुकूल होने के लिए, उपयोगकर्ताओं को उपकरण धारकों के विभिन्न विनिर्देशों को संग्रहीत करना चाहिए, इसलिए उपकरण धारकों की उपयोग दर कम है।मॉड्यूलर काटने उपकरण प्रणाली एक उन्नत काटने उपकरण प्रणाली हैप्रत्येक उपकरण हैंडल को विभिन्न प्रकार के सीरियल मॉड्यूल द्वारा इकट्ठा किया जा सकता है।
एसके ड्रिल चक आर्बर विनिर्देश
1.एसके ड्रिल चक आर्बर सामग्रीः 20CrMnTi
2.एसके ड्रिल चक आर्बर कठोरः एचआरसी 58-62
3. रन आउट 0.005 मिमी से कम है
4.SK ड्रिल Chuck Arbor उपकरण धारक कवर की व्यवस्था करता है BT30/40/50,CATEE30/40/50,DIN69871A30,40,50
5.तीन प्रकार के शीतलन A: शीतलन आपूर्ति के बिना AD: केंद्रीय शीतलन आपूर्ति AD/B: केंद्रीय शीतलन आपूर्ति और कॉलर के माध्यम से आंतरिक शीतलक के साथ
6.SK ड्रिल चक आर्बर संतुलित उपकरण धारक उपलब्ध G6.3=12000rpm G2.5=20000rpm
7.SK ड्रिल चक आर्बर उपयोगःडीआईएन 228-1 फॉर्म ए के अनुसार मोर्स कॉपर शाफ्ट और धागे के साथ क्लैंपिंग टूल्स के लिए।
| मॉडल | L | D | d1 | d2 | टी |
| SK30-B16-40 | 111.8 | 50 | 15.73 | 45 | M12*1.75P |
| SK30-JT6-40 | 111.8 | 17.17 | |||
| SK40-B12-40 | 126.9 | 63.55 | 12.07 | 50 | M16*2.0P |
| SK40-B16-40 | 132.4 | 15.73 | |||
| SK40-B18-40 | 140.4 | 17.78 | |||
| SK40-JT6-40 | 132.4 | 17.17 | |||
| SK50-B12-40 | 160.3 | 97.5 | 12.07 | 80 | M24*3.0P |
| SK50-B16-40 | 165.8 | 15.73 | |||
| SK50-B18-40 | 173.8 | 17.78 | |||
| SK50-JT6-40 | 165.8 | 17.17 |
एसके ड्रिल चक आर्वर एक ड्रिल चक को एक फ्रिलिंग मशीन या अन्य मशीनिंग उपकरण से जोड़ने के लिए उपयोग किया जाने वाला उपकरण है।यह मशीन के धुरी में फिट करने और सुरक्षित रूप से जगह में ड्रिल चक पकड़ने के लिए बनाया गया है. नाम में एस.के. arbor में इस्तेमाल किए जाने वाले कॉपर के प्रकार को संदर्भित करता है, जो मशीनिंग उद्योग में एक लोकप्रिय मानक है। ड्रिल चक arbor त्वरित और आसान उपकरण परिवर्तन की अनुमति देता है,ऑपरेटरों को उनके मशीनिंग संचालन के लिए आवश्यक के रूप में ड्रिल चक के विभिन्न आकारों के बीच स्विच करने की अनुमति देता है.
सामग्री:20CrMnTi
कठोरःHRC58-62
0.005 मिमी से कम है
उपकरण धारक कवर की व्यवस्था करता है BT30/40/50,CATEE30/40/50,DIN69871A30,40,50
शीतलन के तीन प्रकार A:प्रशीतन आपूर्ति के बिना AD:केंद्रीय शीतलन आपूर्ति AD/B:केंद्रीय शीतलन आपूर्ति और कॉलर के माध्यम से आंतरिक शीतलक के साथ
संतुलित उपकरण धारक उपलब्ध G6.3=12000rpm G2.5=20000rpm
