| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | QFMH |
| मॉडल संख्या: | SK30, SK40, SK50 |
| न्यूनतम आदेश मात्रा: | 10PCS |
| मूल्य: | USD 10/PC |
| पैकेजिंग विवरण: | बक्सा |
| प्रसव के समय: | पांच दिन |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 10000 पीसी महीने |
| आवेदन: | सीएनसी मशीन | ब्रांड: | एसके |
|---|---|---|---|
| कलई करना: | टिन | रंग: | चाँदी |
| सामग्री: | 20CrMnTi | पैकेजिंग: | बक्सा |
| शैंक डायमीटर: | 20 मिमी | सतह का उपचार: | चमकाने |
| सहनशीलता: | 0.005 मिमी | प्रकार: | sk50 टूल होल्डर |
| लम्बाई: | 100 मिमी | आकार: | SK50 |
| वजन: | 2.1 किग्रा | कठोरता: | एचआरसी50-55 |
| आकार: | SK40 ER25 100 | ||
| प्रमुखता देना: | 724 Taper सटीकता Collet चक,सीएनसी लेथ चक कोलेट चक,7२४ कतरनी सटीकता उपकरण धारक |
||

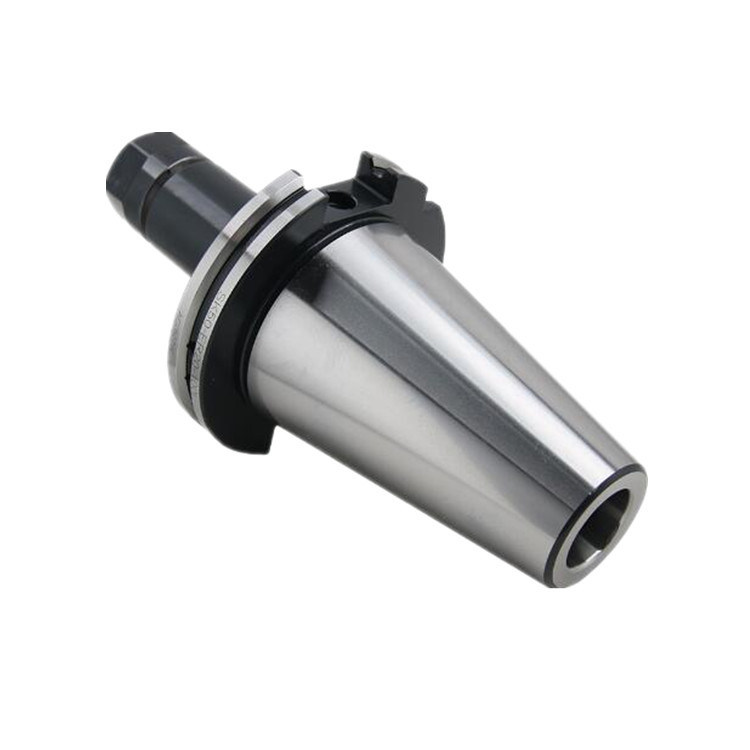

सीएनसी लेथ चक ईआर कोलेट एसके कोलेट चक एसके50-ईआर40 टूल होल्डर, एसके टूलिंग धुरी अक्ष के बारे में सममित है। यह उच्च गति पर एसके टूलिंग को अधिक स्थिरता और संतुलन देता है।एसके उपकरण धारक शाही और मीट्रिक दोनों आकार के उपकरण स्वीकार करेंगे, बीटी टूलिंग बहुत समान दिखती है और आसानी से सीएटी टूलिंग के साथ भ्रमित हो सकती है। सीएटी और एसके के बीच अंतर फ्लैंज शैली, मोटाई है, और पुल स्टड के लिए धागा एक अंतर आकार है।एसके उपकरण धारक मीट्रिक धागा खींच स्टड का उपयोग करते हैंहमारे पास G6.3 आरपीएम 12000-16000 और G2.5 आरपीएम 18000-25000 है।
1उपकरण शाफ्ट 7:24 की कॉपर सटीकता AT3 से कम है और मानक आकारों का एक हिस्सा हाल ही में जर्मनी में निर्मित मानक जांच फिटिंग द्वारा निरीक्षण किया गया है।
2. आंतरिक शंकु का परीक्षण मानक वायवीय मीटर द्वारा किया जाता है. बड़े छोर का संपर्क क्षेत्र अनुपात 90% से अधिक है.
3. उपकरण हैंडल शरीर के आंतरिक शंकु रनआउट 0 से कम है।002.
4उपकरण हैंडल की समाक्षीयता, 0.005 मिमी/0.008 मिमी क्लैंप के साथ, व्यापक सटीकता का उच्च बिंदु 0.005 मिमी/0.008 मिमी से अधिक नहीं है।
5. हैंडल धागे और नट धागे का ग्रेड 4H है. सभी छोर खुले और बंद हैं.
6गतिशील संतुलनः G6.3 12000/18000 आरपीएम G2.5 15000/20000 आरपीएम मांग के अनुसार बनाया जा सकता है। यह भी ग्राहक की जरूरतों के अनुसार अनुकूलित किया जा सकता है।
7स्प्रिंग कोलेट चक सामग्रीः 20CrMnTi.
8एचआरसी 56 डिग्री-60 डिग्री।
9कार्बोराइजिंग गहराईः > 0.8.
10-185 डिग्री सेल्सियस क्रायोजेनिक उपचार, 20 घंटे थर्मल एजिंग।
11. SK टूल होल्डर उपस्थिति समाप्ति इलेक्ट्रोलेस निकल चढ़ाना संक्षारण प्रतिरोध, पहनने के प्रतिरोध और संक्षारण प्रतिरोध में सुधार करता है, और बेहतर विरोधी जंग प्रभाव प्राप्त करता है।
एसके ईआर कोलेट चक एक प्रकार का उपकरण धारक है जिसका उपयोग आम तौर पर मिलिंग मशीनों और सीएनसी मशीनों में किया जाता है। इसे काटने के उपकरण जैसे कि अंत मिल, ड्रिल और रीमर को सुरक्षित रूप से पकड़ने के लिए डिज़ाइन किया गया है।एसके ईआर कोलेट चक एक कोलेट प्रणाली का उपयोग करता है, जो एक कॉपर आस्तीन और एक कोलेट नट से बना है, उपकरण को क्लैंप और पकड़ने के लिए। चक को मशीन के धुरी में डाला जाता है और उपकरण को पकड़ने के लिए कस दिया जाता है।SK ER कोलेट चक अपने उच्च परिशुद्धता और कठोरता के लिए जाना जाता हैवे विभिन्न आकारों में उपलब्ध हैं और उपकरण व्यास से मेल खाने के लिए विभिन्न कोलेट आकारों को समायोजित कर सकते हैं।
| मॉडल नं. | L | L1 | D | d1 | d2 | d3 | टी | किलोग्राम |
| SK30-ER16M-70 | 117.8 | 70 | 50 | 22 | 16 | 21 | M12*1.75P | 0.55 |
| SK30-ER16M-100 | 147.8 | 100 | 50 | 22 | 16 | 21 | M12*1.75P | 0.65 |
| SK30-ER16M-120 | 167.8 | 120 | 50 | 22 | 16 | 21 | M12*1.75P | 0.75 |
| SK30-ER20M-100 | 147.8 | 100 | 50 | 28 | 20 | 27 | M12*1.75P | 0.7 |
| SK30-ER20M-120 | 167.8 | 120 | 50 | 28 | 20 | 27 | M12*1.75P | 0.8 |
| SK30-ER20M-150 | 197.8 | 150 | 50 | 28 | 20 | 27 | M12*1.75P | 1 |
| SK40-ER11M-70 | 138.4 | 70 | 63.55 | 16 | 11 | 15 | M6*1P | 1.1 |
| SK40-ER11M-100 | 168.4 | 100 | 63.55 | 16 | 11 | 15 | M6*1P | 1.2 |
| SK40-ER11M-125 | 193.4 | 125 | 63.55 | 16 | 11 | 15 | M6*1P | 1.1 |
| SK40-ER11M-150 | 218.4 | 150 | 63.55 | 16 | 11 | 15 | M6*1P | 1.5 |
| SK40-ER16M-70 | 138.4 | 70 | 63.55 | 22 | 16 | 21 | M12*1.75P | 1.2 |
| SK40-ER16M-100 | 168.4 | 100 | 63.55 | 22 | 16 | 21 | M12*1.75P | 1.3 |
| SK40-ER16M-125 | 193.4 | 125 | 63.55 | 22 | 16 | 21 | M12*1.75P | 1.5 |
| SK40-ER16M-150 | 218.4 | 150 | 63.55 | 22 | 16 | 21 | M12*1.75P | 1.6 |
| SK40-ER20M-70 | 138.4 | 70 | 63.55 | 28 | 20 | 27 | M12*1.75P | 1.2 |
| SK40-ER20M-100 | 168.4 | 100 | 63.55 | 28 | 20 | 27 | M12*1.75P | 1.55 |
| SK40-ER20M-125 | 193.4 | 125 | 63.55 | 28 | 20 | 27 | M12*1.75P | 1.7 |
| SK40-ER20M-150 | 218.4 | 150 | 63.55 | 28 | 20 | 27 | M12*1.75P | 1.8 |
| SK50-ER11M-70 | 171.75 | 70 | 97.5 | 16 | 11 | 15 | M6*1P | 3.8 |
| SK50-ER11M-90 | 191.75 | 90 | 97.5 | 16 | 11 | 15 | M6*1P | 3.9 |
| SK50-ER11M-105 | 206.75 | 105 | 97.5 | 16 | 11 | 15 | M6*1P | 4 |
| SK50-ER11M-135 | 236.75 | 135 | 97.5 | 16 | 11 | 15 | M6*1P | 4.1 |
| SK50-ER11M-165 | 266.75 | 165 | 97.5 | 16 | 11 | 15 | M6*1P | 4.2 |
| SK50-ER16M-70 | 171.75 | 70 | 97.5 | 22 | 16 | 21 | M12*1.75P | 3.9 |
| SK50-ER16M-90 | 191.75 | 90 | 97.5 | 22 | 16 | 21 | M12*1.75P | 4 |
| SK50-ER16M-105 | 206.75 | 105 | 97.5 | 22 | 16 | 21 | M12*1.75P | 4.1 |
| SK50-ER16M-135 | 276.75 | 135 | 97.5 | 22 | 16 | 21 | M12*1.75P | 4.2 |
| SK50-ER16M-165 | 266.75 | 165 | 97.5 | 22 | 16 | 21 | M12*1.75P | 4.3 |
| SK50-ER20M-90 | 191.75 | 90 | 97.5 | 28 | 20 | 27 | M12*1.75P | 4.1 |
| SK50-ER20M-105 | 206.75 | 105 | 97.5 | 28 | 20 | 27 | M12*1.75P | 4.2 |
| SK50-ER20M-135 | 236.75 | 135 | 97.5 | 28 | 20 | 27 | M12*1.75P | 4.4 |
| SK50-ER20M-165 | 266.7 | 165 | 97.5 | 28 | 20 | 27 | M12*1.75P | 4.6 |
