| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | QFMH |
| मॉडल संख्या: | एचएसके40, एचएसके50, एचएसके63, एचएसके100 |
| न्यूनतम आदेश मात्रा: | 10PCS |
| मूल्य: | USD10/PCS |
| पैकेजिंग विवरण: | प्लास्टिक का डिब्बा |
| प्रसव के समय: | पांच दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 1000PCS/माह |
| आवेदन: | सीएनसी मशीनिंग | सामग्री: | 20CrMnTi |
|---|---|---|---|
| नाम: | एचएसके टूल होल्डर | रन आउट: | 0.003 मिमी |
| आकार: | मानक | सतह का उपचार: | चमकाने |
| सहनशीलता: | 0.005 मिमी | प्रकार: | HSK100 टूल होल्डर |
| रंग: | चाँदी | समय सीमा: | 7-15 दिन |
| एमओक्यू: | 1 टुकड़ा | पैकेजिंग: | कार्टन का डिब्बा |
| पोर्ट: | क़िंगदाओ | शंकु: | एचएसके |
| वजन: | 1.2 किग्रा | ||
| प्रमुखता देना: | एचएसके ER Collet चक,ईआर कोलेट चक DIN69893,सीएनसी प्रसंस्करण एचएसके उपकरण धारक |
||

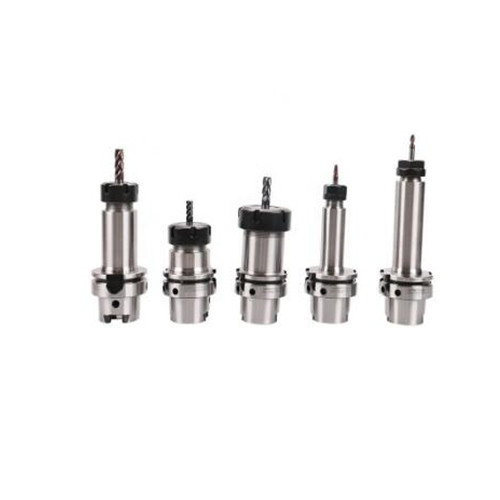

उच्च प्रणाली सटीकता के साथ सीएनसी प्रसंस्करण के लिए एचएसके ईआर कोलेट चक DIN69893
सीएनसी प्रसंस्करण के लिए एचएसके ईआर कोलेट चक DIN69893, एचएसके उपकरण धारक उच्च गति काटने के उपकरण का हैंडल है।एचएसके उपकरण धारक उच्च गति काटने में मशीनिंग विनिर्माण प्रौद्योगिकी का एक महत्वपूर्ण हिस्सा बन गया है, और उच्च गति काटने में मशीनिंग विनिर्माण प्रौद्योगिकी का एक महत्वपूर्ण हिस्सा बन गया है।पारंपरिक बीटी उपकरण धारक का मशीनिंग प्रदर्शन उच्च गति काटने की आवश्यकताओं को पूरा करने के लिए मुश्किल हो गया हैजबकि उपकरण प्रणाली उच्च गति पर काटने कर सकते हैं, निम्नलिखित बुनियादी शर्तों को पूरा किया जाना चाहिएः
1उच्च प्रणाली सटीकता
प्रणाली की सटीकता में प्रणाली की स्थिति और क्लैंपिंग सटीकता और उपकरण की दोहराई गई स्थिति की सटीकता शामिल है।पूर्व उपकरण और उपकरण हैंडल के बीच कनेक्शन सटीकता को संदर्भित करता है, और उपकरण हैंडल और मशीन उपकरण धुरी के बीच; बाद में प्रत्येक उपकरण परिवर्तन के बाद उपकरण प्रणाली की सटीकता की स्थिरता को संदर्भित करता है। उपकरण प्रणाली में एक उच्च प्रणाली सटीकता है,जो उच्च गति मशीनिंग परिस्थितियों में उपकरण प्रणाली की स्थिर और गतिशील स्थिरता सुनिश्चित कर सकते हैं.
2उच्च प्रणाली कठोरता
उपकरण प्रणाली की स्थैतिक और गतिशील कठोरता मशीनिंग सटीकता और काटने के प्रदर्शन को प्रभावित करने वाला एक महत्वपूर्ण कारक है।उपकरण प्रणाली की अपर्याप्त कठोरता उपकरण प्रणाली के कंपन का कारण होगा, जो मशीनिंग सटीकता को कम करेगा, उपकरण के पहनने को बढ़ाएगा और उपकरण के सेवा जीवन को कम करेगा।
3अच्छा गतिशील संतुलन
उच्च गति मशीनिंग की स्थिति में, छोटे द्रव्यमान का असंतुलन विशाल केन्द्रापसारक बल का कारण होगा, जो मशीनिंग प्रक्रिया में मशीन उपकरण के तेज कंपन का कारण होगा।,उच्च गति उपकरण प्रणाली का गतिशील संतुलन बहुत महत्वपूर्ण है।

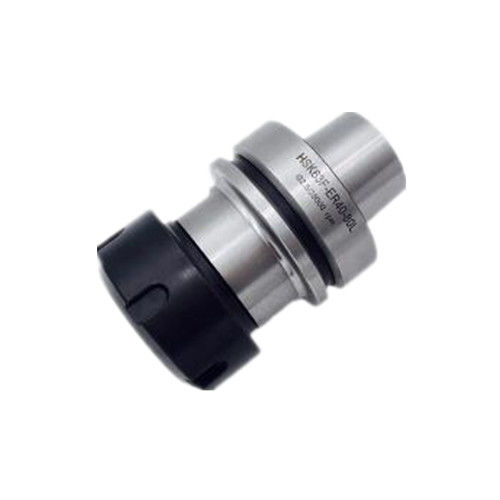

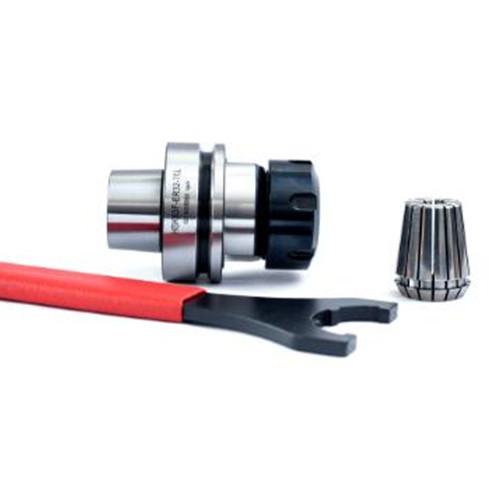

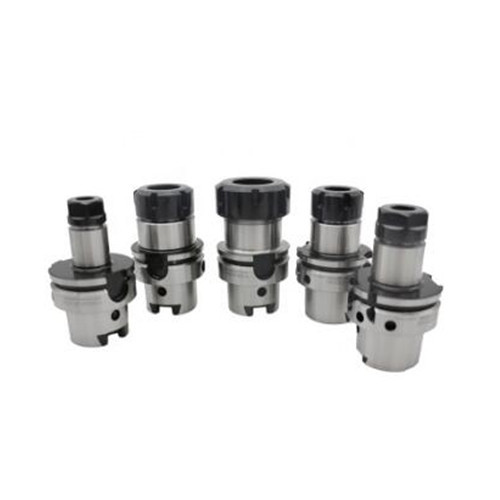

HSK ER कोलेट चक विनिर्देश
1. उत्पाद का नाम:HSK ER Collet Chuck Tool Holder
2.मॉडल संख्याःHSK30,HSK40,HSK50,HSK63,HSK100
3.आवेदन:सीएनसी रूटर के लिए मिलिंग टूल होल्डर
4सामग्रीः स्टेनलेस स्टील
5.मानकःDIN69893
6कठोरताःHRC58±2mm
7. घूर्णन गतिः G2.5 30000rpm
8.Run-out: 5 μm के भीतर
9. सतह रफनेस: Ra<0.25μm
10. कॉपर शंकु:11. कार्बोराइजिंग:0.8 मिमी
| मॉडल संख्या | L | L1 | L2 | D ((h10) | d1 | d2 | d3 ((MAX) | टी | किलोग्राम |
| HSK63A-ER16-80 | 112 | 80 | 54 | 63 | 28 | 16 | 53 | M10×1.5P | 1.50 |
| HSK63A-ER16-100 | 132 | 100 | 74 | 1.55 | |||||
| HSK63A-ER16-120 | 152 | 120 | 94 | 1.70 | |||||
| HSK63A-ER20-80 | 112 | 80 | 54 | 34 | 20 | M12×1.75P | 1.60 | ||
| HSK63A-ER20-100 | 132 | 100 | 74 | 1.70 | |||||
| HSK63A-ER20-120 | 152 | 120 | 94 | 1.60 | |||||
| HSK63A-ER25-80 | 112 | 80 | 54 | 42 | 25 | एम16×2.0पी | 1.70 | ||
| HSK63A-ER25-100 | 132 | 100 | 74 | 1.80 | |||||
| HSK63A-ER25-120 | 152 | 120 | 94 | 2.00 | |||||
| HSK63A-ER25-150 | 182 | 150 | 124 | 2.30 | |||||
| HSK63A-ER32-80 | 112 | 80 | 54 | 50 | 32 | 2.50 |
