| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | QFMH |
| मॉडल संख्या: | एचएसके40, एचएसके50, एचएसके63, एचएसके100 |
| न्यूनतम आदेश मात्रा: | 10PCS |
| मूल्य: | USD10/PCS |
| पैकेजिंग विवरण: | प्लास्टिक का डिब्बा |
| प्रसव के समय: | पांच दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 1000PCS/माह |
| आवेदन: | सीएनसी मशीनिंग | ब्रांड: | एचएसके |
|---|---|---|---|
| कटिंग एज एंगल: | 30° | विशेषताएँ: | उच्च परिशुद्धता, उच्च दक्षता |
| सामग्री: | 20CrMnTi | नाम: | एचएसके टूल होल्डर |
| बांसुरी की संख्या: | 2 | कुल लंबाई: | 70 |
| पैकेज: | प्लास्टिक का डिब्बा | शंकु प्रकार: | एचएसके |
| सतह का उपचार: | टाइटेनियम लेपित | वजन: | 2 |
| प्रमुखता देना: | DIN 6383 HSK उपकरण धारक,डीआईएन 6383 मोर्स टेपर एडाप्टर,एमटीए उपकरण धारक |
||

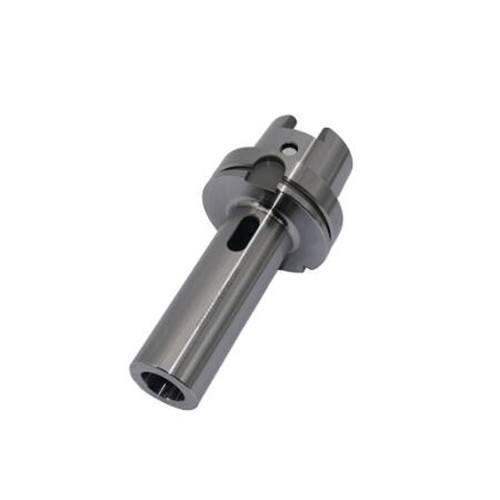

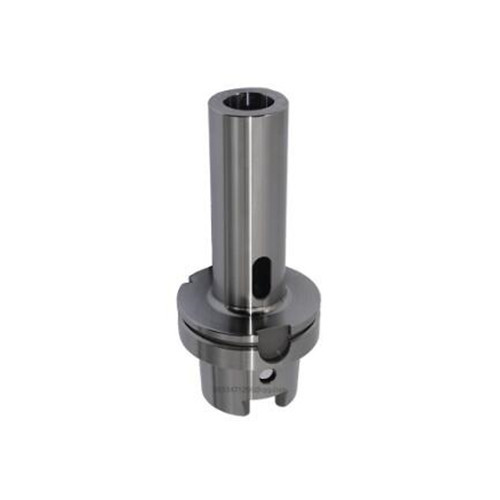

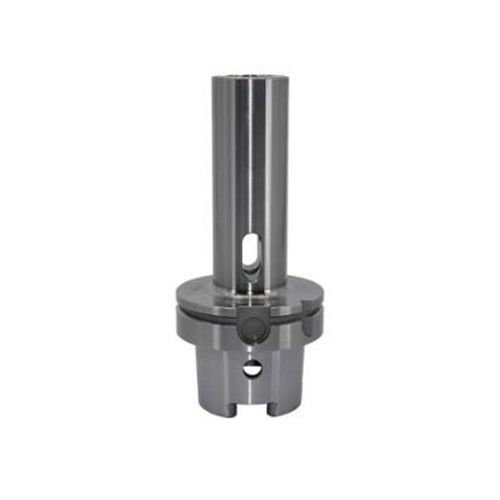

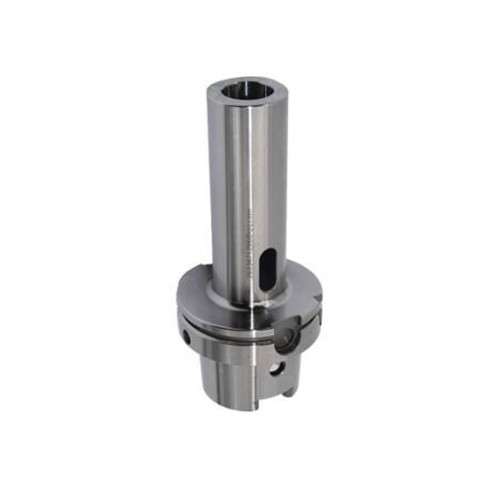

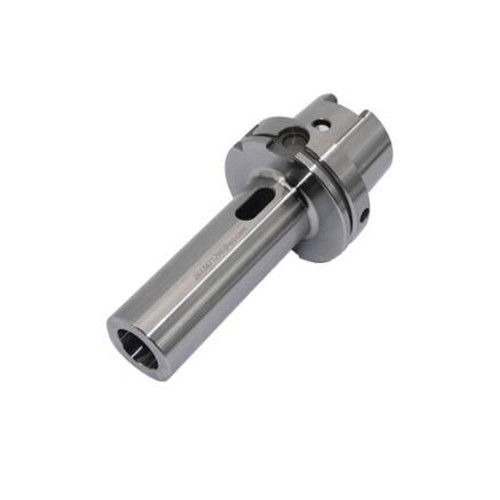

HSK टूलिंग और स्पिंडल्स के लिए मोर्स टेपर एडाप्टर HSK एमटीए टूल धारक
DIN 6383 HSK (Hochpräzisions-Schnittstelle) मशीनिंग संचालन में प्रयुक्त उपकरण धारकों के लिए एक मानक है।एचएसके उपकरण धारक काटने की प्रक्रियाओं के दौरान एक उच्च स्तर की सटीकता और स्थिरता प्रदान करने के लिए डिज़ाइन किए गए हैं.
डीआईएन 6383 एचएसके उपकरण धारक में एक फ्लैंज और एक क्लैंपिंग तंत्र के साथ एक कॉपर शांक होता है। कॉपर शांक एक मशीन उपकरण के धुरी में डाला जाता है,जबकि flange उपकरण को संलग्न करने के लिए एक सतह प्रदान करता हैक्लैंपिंग तंत्र उपकरण को सुरक्षित रूप से अपनी जगह पर रखता है, जिससे मशीनिंग के दौरान न्यूनतम कंपन और अधिकतम सटीकता सुनिश्चित होती है।
एचएसके उपकरण धारक अपनी उत्कृष्ट कठोरता के लिए जाने जाते हैं, जो सटीकता से समझौता किए बिना उच्च गति से मशीनिंग की अनुमति देता है।विशेष रूप से एयरोस्पेस जैसे उद्योगों में, ऑटोमोबाइल, और मोल्ड और मर बनाने.
एचएसके प्रणाली अन्य उपकरण धारक प्रणालियों की तुलना में कई फायदे प्रदान करती है, जिसमें उपकरण एकाग्रता में सुधार, उपकरण परिवर्तन का समय कम करना और उपकरण जीवन में वृद्धि शामिल है।HSK उपकरण धारक विभिन्न मशीन उपकरण ब्रांडों के बीच विनिमेय हैं जो DIN 6383 मानक का पालन करते हैं.
कुल मिलाकर, DIN 6383 HSK उपकरण धारक उच्च परिशुद्धता मशीनिंग अनुप्रयोगों के लिए एक विश्वसनीय और कुशल विकल्प हैं।
| मॉडल | MT कोई नहीं | L | D | वजन (किलो) |
| CATEE40-MTA1-45 | 1 | 45 | 25 | 1.3 |
| CATEE40-MTA2-63 | 2 | 63 | 32 | 1.7 |
| CATEE40-MTA3-75 | 3 | 75 | 40 | 2 |
| CATEE40-MTA4-100 | 4 | 100 | 48 | 2.5 |
| CATEE50-MTA1-40 | 1 | 40 | 25 | 4 |
| CATEE50-MTA2-50 | 2 | 50 | 32 | 4 |
| CATEE50-MTA2-135 | 2 | 135 | 32 | 4.4 |
| CATEE50-MTA3-63 | 3 | 63 | 40 | 4.2 |
| CATEE50-MTA3-150 | 3 | 150 | 40 | 4.7 |
| CATEE50-MTA4-65 | 4 | 65 | 48 | 4.3 |
| CATEE50-MTA4-85 | 4 | 85 | 48 | 4.8 |
| CATEE50-MTA5-105 | 5 | 105 | 65 | 4.9 |
टंग DIN6383 HSK टूल होल्डर के साथ मोर्स टेपर एडाप्टर, फ्लैट टेल मोर्स टूल होल्डर के साथ क्लैंपिंग प्रकार DIN228-1A के लिए उपयुक्त। उच्च गति और उच्च परिशुद्धता मशीनिंग।यांत्रिक धुरी और काटने के उपकरण और अन्य सहायक उपकरण.उच्च परिशुद्धता एचएसके शंक उपकरण धारक,संतुलित G6.3 या G2.5 चुनने के लिए.एचएसके उपकरण धारक यांत्रिक धुरी और काटने के उपकरण और अन्य सहायक उपकरण कनेक्शन के लिए. एक सरल है,लोकप्रिय स्पिंडल शांक कनेक्शन मानक, मुख्य रूप से HSK30 HSK40 HSK50... आदि। मोल्ड उद्योग, और उच्च गति उत्कीर्णन मशीन, अधिक इस्तेमाल किया।
फ्रीजिंग एचएसके मोर्स टेपर एडाप्टर विनिर्देश
1उत्पाद का नाम: HSK-MTA फ्लैट टेल हैंडल मोर्स के साथ
2उत्पाद मॉडलः HSK-MTA (विशिष्ट मॉडल संदर्भ)
3सामग्रीः उच्च गुणवत्ता वाले कार्बोराइजिंग मिश्र धातु स्टील, ब्लैकनिंग और ठीक पीसने
4. कॉपर शांकः सहिष्णुता स्तर < AT3
5.कठोरः 56-58 एचआरसी
6कार्बोराइजिंग गहराईः 0.8mm + 0.2mm
7.अधिकतम धड़कनः <0.005mm=5um
8सतह की कठोरता: Ra<0.005mm
9उपयोगः DIN228-1 फॉर्म बी के अनुसार मोर्स कॉपर शंकु और टंग के साथ उपकरण रखने के लिए
