| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | QFMH |
| मॉडल संख्या: | एचएसके40, एचएसके50, एचएसके63, एचएसके100 |
| न्यूनतम आदेश मात्रा: | 10PCS |
| मूल्य: | USD10/PCS |
| पैकेजिंग विवरण: | प्लास्टिक का डिब्बा |
| प्रसव के समय: | पांच दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 1000PCS/माह |
| आवेदन: | सीएनसी मशीनिंग | ब्रांड: | एचएसके |
|---|---|---|---|
| कटिंग एज एंगल: | 30° | विशेषताएँ: | उच्च परिशुद्धता, उच्च दक्षता |
| सामग्री: | 20CrMnTi | नाम: | एचएसके टूल होल्डर |
| बांसुरी की संख्या: | 2 | कुल लंबाई: | 70 |
| पैकेज: | प्लास्टिक का डिब्बा | शंकु प्रकार: | एचएसके |
| सतह का उपचार: | टाइटेनियम लेपित | वजन: | 2 |
| प्रमुखता देना: | सीएनसी मोर्स टेपर एडाप्टर,मोर्स टेपर एडाप्टर HSK,मोर्स टेपर एडाप्टर एचएसके उपकरण धारक |
||

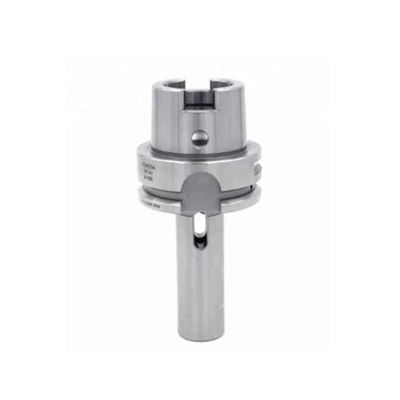

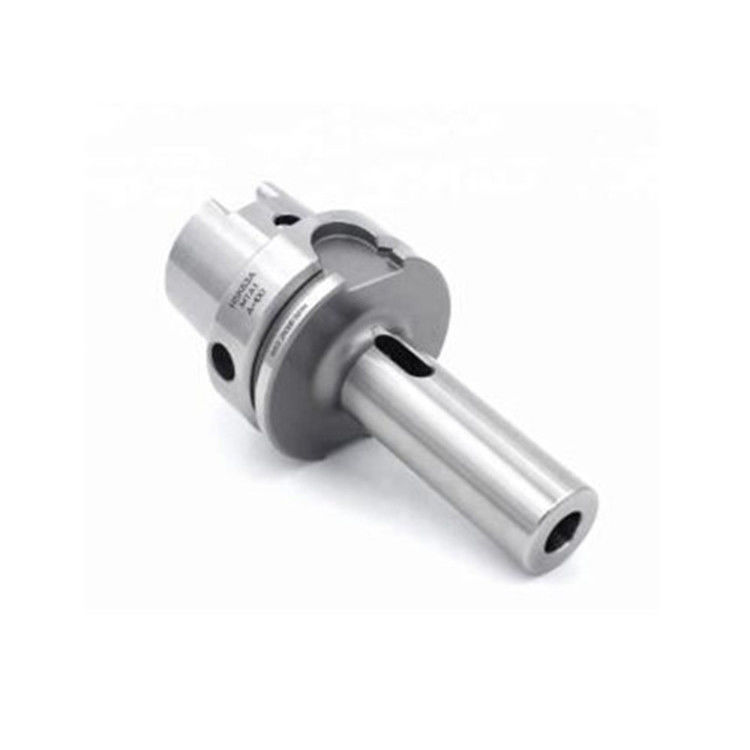

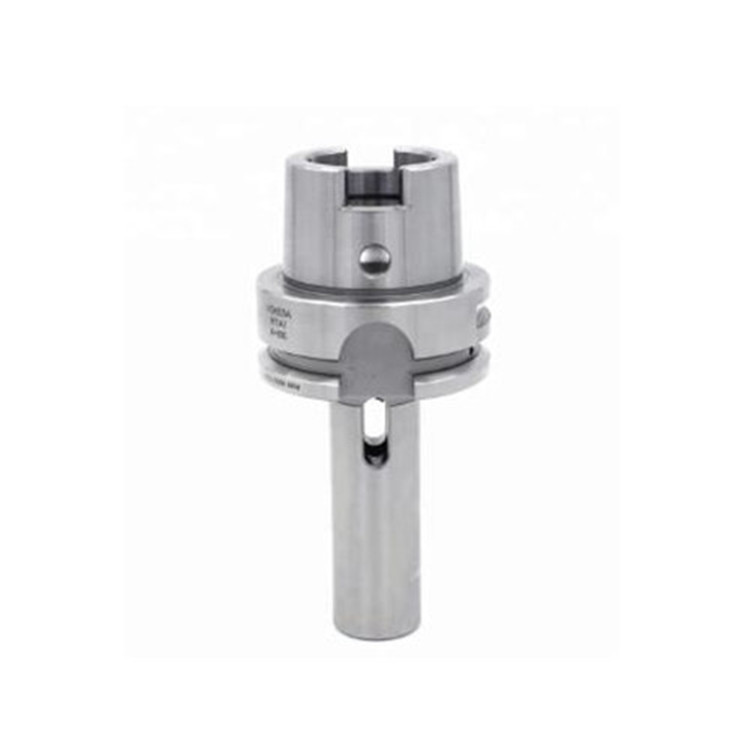

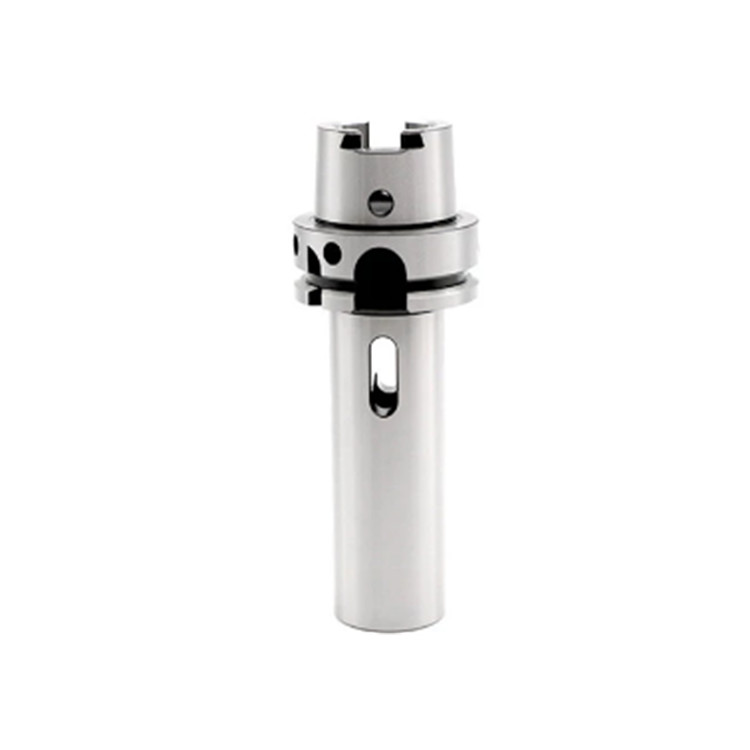

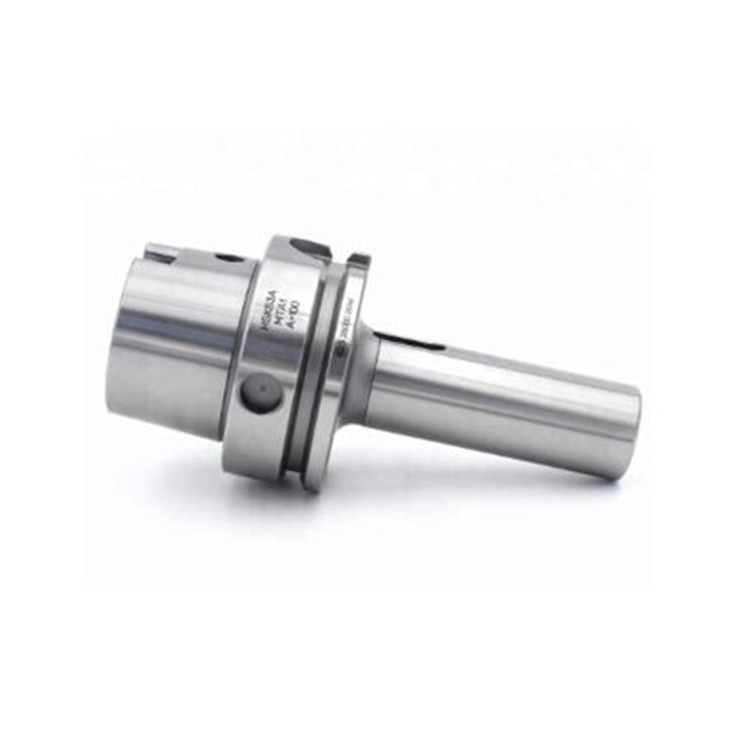

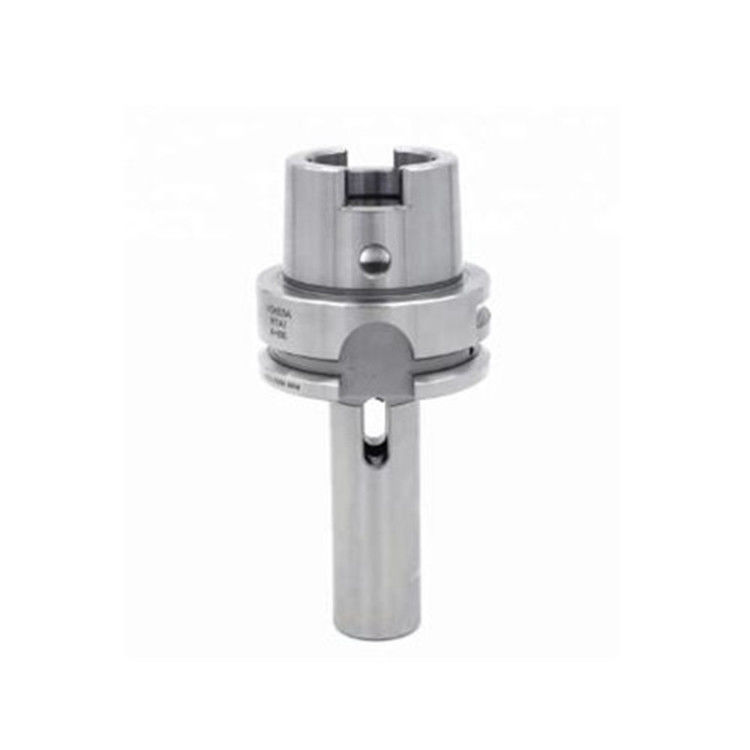

तांग hsk उपकरण धारक hsk धुरी के साथ सीएनसी एचएसके मोर्स टेपर एडाप्टर
मॉर्स टेपर एडाप्टर DIN6383 एचएसके टूल होल्डर एक उपकरण है जिसका उपयोग मशीन टूल्स अनुप्रयोगों में एक मॉर्स टेपर शांक टूल को एचएसके (होलो शांक टेपर) स्पिंडल से जोड़ने के लिए किया जाता है।मोर्स टेपर एडाप्टर एचएसके धुरी में फिट करने के लिए बनाया गया है, जबकि उपकरण का मोर्स टेपर शाफ्ट एडाप्टर में डाला जाता है। यह मशीन के धुरी में उपकरण की सुरक्षित और सटीक स्थिति की अनुमति देता है, सटीक मशीनिंग संचालन सुनिश्चित करता है।DIN6383 मानक मोर्स टेपर एडाप्टर के आयाम और सहिष्णुता निर्दिष्ट करता है, अन्य DIN6383 अनुरूप टूलिंग और स्पिंडल के साथ संगतता सुनिश्चित करना।
| मॉडल | MT कोई नहीं | L | D | वजन (किलो) |
| CATEE40-MTA1-45 | 1 | 45 | 25 | 1.3 |
| CATEE40-MTA2-63 | 2 | 63 | 32 | 1.7 |
| CATEE40-MTA3-75 | 3 | 75 | 40 | 2 |
| CATEE40-MTA4-100 | 4 | 100 | 48 | 2.5 |
| CATEE50-MTA1-40 | 1 | 40 | 25 | 4 |
| CATEE50-MTA2-50 | 2 | 50 | 32 | 4 |
| CATEE50-MTA2-135 | 2 | 135 | 32 | 4.4 |
| CATEE50-MTA3-63 | 3 | 63 | 40 | 4.2 |
| CATEE50-MTA3-150 | 3 | 150 | 40 | 4.7 |
| CATEE50-MTA4-65 | 4 | 65 | 48 | 4.3 |
| CATEE50-MTA4-85 | 4 | 85 | 48 | 4.8 |
| CATEE50-MTA5-105 | 5 | 105 | 65 | 4.9 |
टंग DIN6383 HSK टूल होल्डर के साथ मोर्स टेपर एडाप्टर, फ्लैट टेल मोर्स टूल होल्डर के साथ क्लैंपिंग प्रकार DIN228-1A के लिए उपयुक्त। उच्च गति और उच्च परिशुद्धता मशीनिंग।यांत्रिक धुरी और काटने के उपकरण और अन्य सहायक उपकरण.उच्च परिशुद्धता एचएसके शंक उपकरण धारक,संतुलित G6.3 या G2.5 चुनने के लिए.एचएसके उपकरण धारक यांत्रिक धुरी और काटने के उपकरण और अन्य सहायक उपकरण कनेक्शन के लिए. एक सरल है,लोकप्रिय स्पिंडल शांक कनेक्शन मानक, मुख्य रूप से HSK30 HSK40 HSK50... आदि। मोल्ड उद्योग, और उच्च गति उत्कीर्णन मशीन, अधिक इस्तेमाल किया।
फ्रीजिंग एचएसके मोर्स टेपर एडाप्टर विनिर्देश
1उत्पाद का नाम: HSK-MTA फ्लैट टेल हैंडल मोर्स के साथ
2उत्पाद मॉडलः HSK-MTA (विशिष्ट मॉडल संदर्भ)
3सामग्रीः उच्च गुणवत्ता वाले कार्बोराइजिंग मिश्र धातु स्टील, ब्लैकनिंग और ठीक पीसने
4. कॉपर शांकः सहिष्णुता स्तर < AT3
5.कठोरः 56-58 एचआरसी
6कार्बोराइजिंग गहराईः 0.8mm + 0.2mm
7.अधिकतम धड़कनः <0.005mm=5um
8सतह की कठोरता: Ra<0.005mm
9उपयोगः DIN228-1 फॉर्म बी के अनुसार मोर्स कॉपर शंकु और टंग के साथ उपकरण रखने के लिए
टंग के साथ सीएनसी एचएसके मॉर्स टेपर एडाप्टर एक उपकरण है जिसका उपयोग एचएसके (होलो शैंक टेपर) स्पिंडल इंटरफ़ेस को टंग के साथ मॉर्स टेपर इंटरफ़ेस में बदलने के लिए सीएनसी मशीनिंग में किया जाता है।
एचएसके प्रणाली सीएनसी मशीनिंग केंद्रों में उपयोग की जाने वाली एक मानकीकृत उपकरण धारक प्रणाली है। यह अन्य उपकरण धारक प्रणालियों की तुलना में बेहतर कठोरता, सटीकता और दोहराव प्रदान करती है।अभी भी कई मशीन टूल्स हैं जो पुराने मोर्स टेपर सिस्टम का उपयोग करते हैं.
तांग के साथ सीएनसी एचएसके मॉर्स टेपर एडाप्टर एचएसके धुरी इंटरफेस में मॉर्स टेपर टूल का उपयोग करने की अनुमति देता है। इसमें एचएसके धुरी से मेल खाने वाले आंतरिक कॉपर के साथ एक खोखली शांक है,और एक टंग के साथ एक बाहरी मोर्स टेपर जो उपकरण धारक से मेल खाता हैटंग अतिरिक्त स्थिरता प्रदान करता है और मशीनिंग संचालन के दौरान उपकरण को घूमने से रोकता है।
यह एडेप्टर आमतौर पर तब प्रयोग किया जाता है जब एचएसके धुरी वाली मशीन टूल्स को मोर्स टेपर टूल्स जैसे ड्रिल, रीमर या अन्य काटने के उपकरण को समायोजित करने की आवश्यकता होती है।यह महंगी टूलींग प्रतिस्थापन की आवश्यकता के बिना मौजूदा मोर्स टेपर उपकरण के उपयोग के लिए अनुमति देता है.
कुल मिलाकर, तांग के साथ सीएनसी एचएसके मोर्स टेपर एडाप्टर एक बहुमुखी उपकरण है जो एचएसके धुरी इंटरफेस में मोर्स टेपर उपकरणों का उपयोग करने में सक्षम बनाता है,सीएनसी मशीनिंग संचालन के लिए लचीलापन और लागत बचत प्रदान करना.
