ईआर कोलेट चक एचएसके उपकरण धारक ड्रिलिंग मिलिंग घुमावदार और टैपिंग के लिए

एचएसके ईआर कोलेट चक ड्रिलिंग, मिलिंग, घुमाव और टैपिंग के लिए सीएनसी उपकरण धारक

उपकरण धारक विनिर्देश

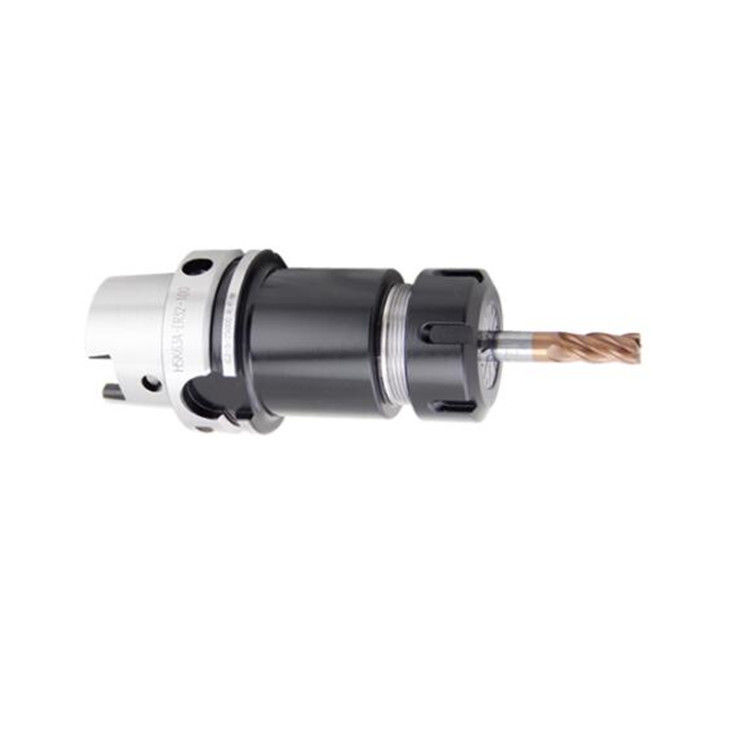

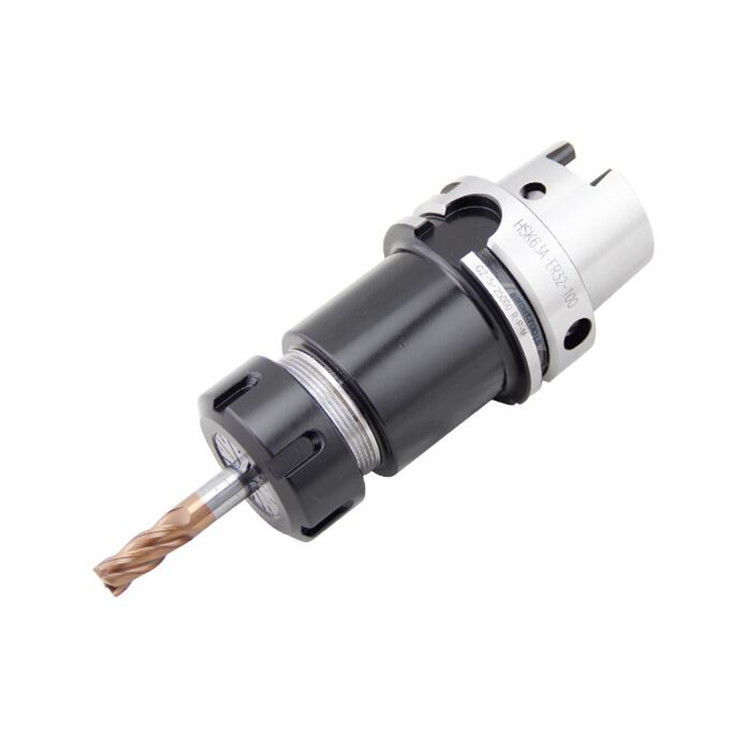

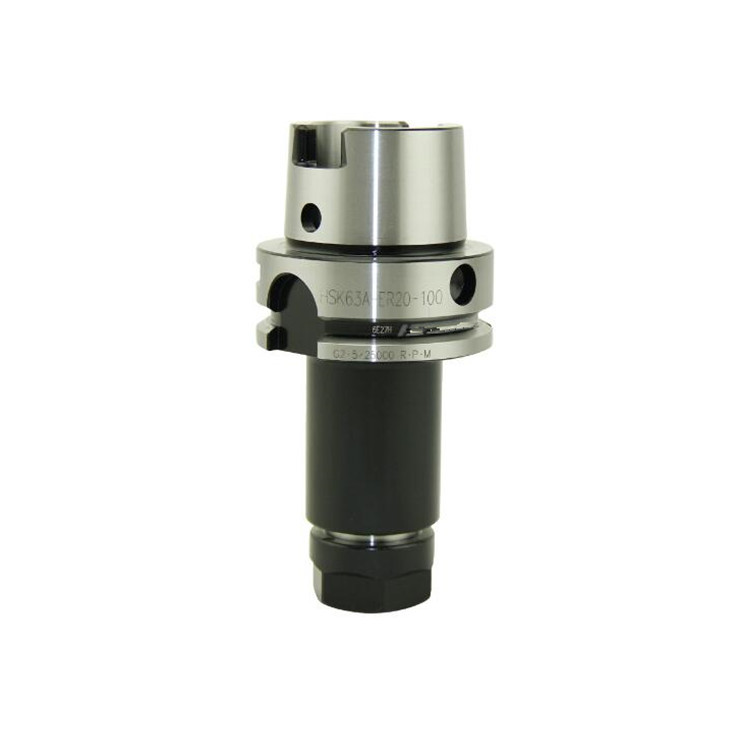

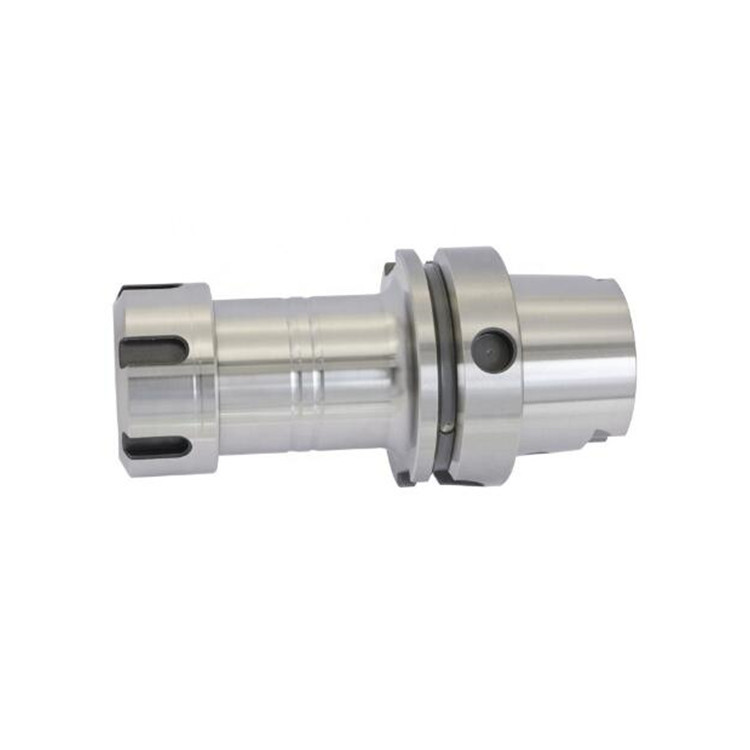

परिशुद्धता HSK ER Collet CHUCK सीएनसी उपकरण धारक, अद्वितीय डबल-परत स्थिति clamping मोड डिजाइन किया गया है, धागे के सामने और पीछे अंत स्टॉप जोड़ा जाता है,हैंडल की कठोरता 30% बढ़ जाती है, एंटी वाइब्रेशन चाकू में उत्कृष्ट धूल-प्रूफ प्रभाव होता है। इसका उपयोग ड्रिलिंग, मिलिंग, ट्विस्टिंग, टैपिंग और अन्य प्रसंस्करण के लिए किया जा सकता है, जिसमें मजबूत व्यावहारिकता और उच्च लागत प्रदर्शन है।कृपया गैर मानक भागों के अनुकूलन के लिए अलग से परामर्श करें.

Hsk Collet चक उपकरण और हैंडल मिलान
ध्यान उपकरण धारक और उपकरण के मिलान के लिए भुगतान किया जाना चाहिए, विशेष रूप से टैपिंग उपकरण धारक का चयन करते समय, ध्यान टैप ड्राइव वर्ग सिर के आकार के लिए भुगतान किया जाना चाहिए।NC मशीन उपकरण पर एकल किनारे बोरिंग कटर का चयन उपकरण निकालने के दौरान वर्कपीस खरोंच से बच सकते हैं, लेकिन टूल हैंडल पर कुंजी के सापेक्ष टूल टिप की स्थिति की दिशा पर ध्यान दिया जाना चाहिएः कुछ मशीन टूल्स को कुंजी के समान अभिविन्यास की आवश्यकता होती है,जबकि कुछ मशीन उपकरण की आवश्यकता है कि कुंजी मार्ग के अभिविन्यास कुंजी मार्ग के अभिविन्यास के लंबवत हो.

उच्च दक्षता और मिश्रित उपकरण धारक का चयन
प्रसंस्करण दक्षता में सुधार के लिए उच्च दक्षता वाले कटर और उपकरण धारकों का चयन यथासंभव किया जाना चाहिए।डबल-एज्ड बोरिंग टूल होल्डर का उपयोग कच्चे बोरिंग के लिए किया जा सकता है, जो न केवल प्रसंस्करण दक्षता में सुधार कर सकते हैं, लेकिन यह भी काटने कंपन को कम करने में मदद. मजबूत स्प्रिंग चक न केवल सीधे शांक उपकरण क्लैंप कर सकते हैं,लेकिन यह भी कनेक्टिंग रॉड के माध्यम से छेद असर उपकरण क्लैंप. बड़े बैच और जटिल विशिष्ट वर्कपीस के लिए, जहां तक संभव हो, कम्पोजिट कटिंग टूल्स का चयन किया जाना चाहिए। हालांकि कम्पोजिट कटिंग टूल्स और टूल धारकों की कीमत अपेक्षाकृत महंगी है।,मशीनिंग केंद्रों में कम्पोजिट काटने वाले औजारों का प्रयोग कई प्रक्रियाओं को एक प्रक्रिया में जोड़ सकता है और एक ही उपकरण द्वारा पूरा किया जा सकता है,जो प्रसंस्करण समय और उपकरण परिवर्तनों की संख्या को कम करने के लिए अनुकूल हैकुछ विशेष भागों के लिए, मिश्रित उपकरण धारक के विशेष डिजाइन पर भी विचार किया जा सकता है।

एचएसके उपकरण धारक के लिए परिचयः
1फ्लैंज के अंत के चेहरे और चाकू के हैंडल के छोटे शंकु भाग का दो तरफा संपर्क एक ही समय में यांत्रिक धुरी से संपर्क और क्लैंप कर सकता है, ताकि उच्च कठोरता सुनिश्चित की जा सके।

2. धुरी दिशा में अंत चेहरे की स्थिति और एपर्चर दिशा में कशेरुका शरीर उपकरण हैंडल सेटिंग की उच्च दोहराव सटीकता सुनिश्चित करते हैं,जो उच्च परिशुद्धता मशीनिंग के लिए उपयुक्त है.

3शंकु का कॉपर भाग हल्का और स्वचालित उपकरण परिवर्तन के लिए सुविधाजनक है।

4उच्च गति के घूर्णन के दौरान, केंद्रीय नियंत्रण आकार का शंकु मुख्य शाफ्ट के विस्तार का अनुसरण करता है, जो उच्च परिशुद्धता बनाए रख सकता है।

5उच्च दबाव शीतलक अनुप्रयोगों का समर्थन करें।

6. एचएसके कॉपर हैंडल के गर्मी उपचार के बाद, कॉपर हैंडल के आंतरिक कंधे के कठोर काटने से यह सुनिश्चित होता हैः (1) नीचे खींचें और कंधे की सही समकक्षता को लॉक करें (डीआईएन मानक 0.04);(2) उत्कृष्ट प्रवाह सटीकता(3) उत्कृष्ट धुरी तालाबंदी बल; (4) उत्कृष्ट रेडियल कठोरता।

7. एचएसके कॉपर हैंडल के गर्मी उपचार के बाद, कॉपर हैंडल और मुख्य शाफ्ट के बीच संपर्क सतह के कठोर काटने सेः (1) उपकरण परिवर्तन की सुरक्षा सुनिश्चित होती है;(2) पंजे का जीवन चक्र बढ़ाएं.

8. सभी उपकरण हैंडल सटीक रूप से गतिशील रूप से g2.5 25000rpm पर संतुलित होते हैं ताकि यह सुनिश्चित किया जा सकेः (1) मशीन उपकरण धुरी का तेजी से और स्थिर संचालन; (2) धुरी के जीवन चक्र को बढ़ाएं; (3) उपकरण जीवन में सुधार;(4) उच्च सतह प्रसंस्करण गुणवत्ता.
