| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | QFMH |
| मॉडल संख्या: | एचएसके40, एचएसके50, एचएसके63, एचएसके100 |
| न्यूनतम आदेश मात्रा: | 10PCS |
| मूल्य: | USD10/PCS |
| पैकेजिंग विवरण: | प्लास्टिक का डिब्बा |
| प्रसव के समय: | पांच दिन |
| भुगतान शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 1000PCS/माह |
| शुद्धता: | 0.005 मिमी | आवेदन: | सीएनसी मिलिंग मशीन |
|---|---|---|---|
| क्लैम्पिंग रेंज: | 2-20 मिमी | कलई करना: | टिन |
| ग्रिप रेंज: | 2-20 मिमी | लम्बाई: | 63 मिमी |
| सामग्री: | 20CrMnTi | उत्पाद का नाम: | एचएसके टूल होल्डर |
| रन आउट: | 0.005 मिमी | शैंक डायमीटर: | 27 मिमी |
| आकार: | एचएसके100 | सतह की कठोरता: | एचआरसी 60 |
| शंकु कोण: | 90° | प्रकार: | कॉलेट चक |
| वजन: | 1.1 किग्रा | ||
| प्रमुखता देना: | सीएनसी मशीन Hsk63 उपकरण धारक,HRC60 HSK100 उपकरण धारक,Hsk63 टूल होल्डर कोलेट चक |
||

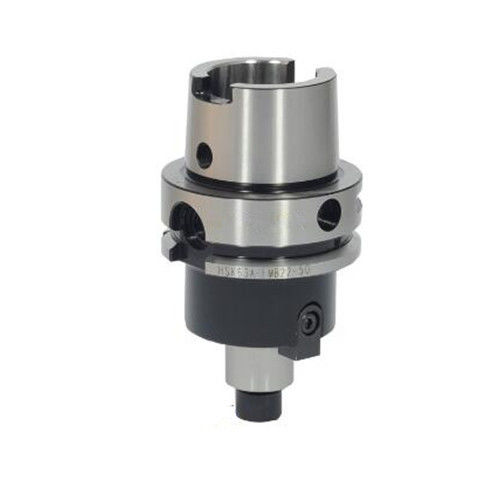

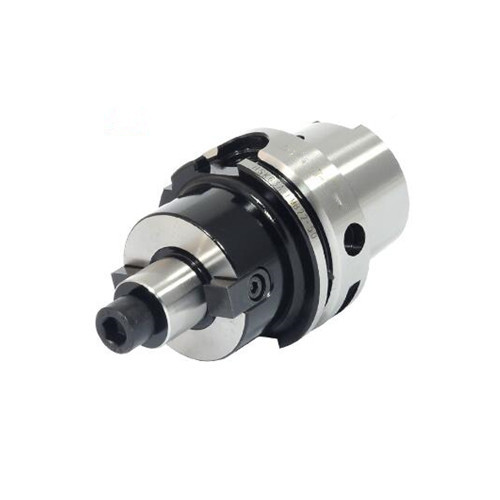

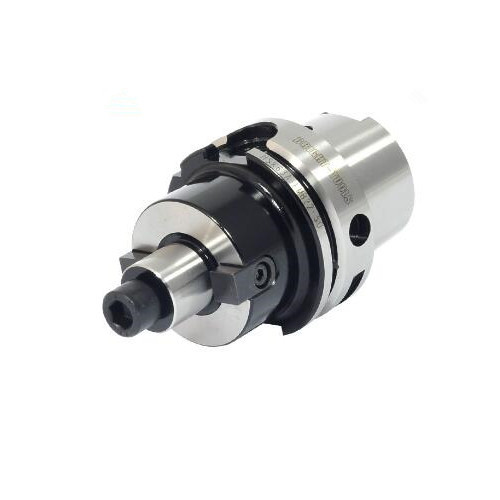

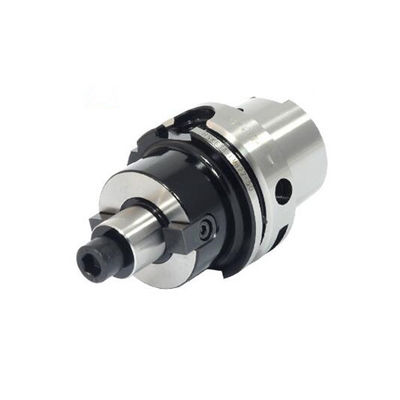

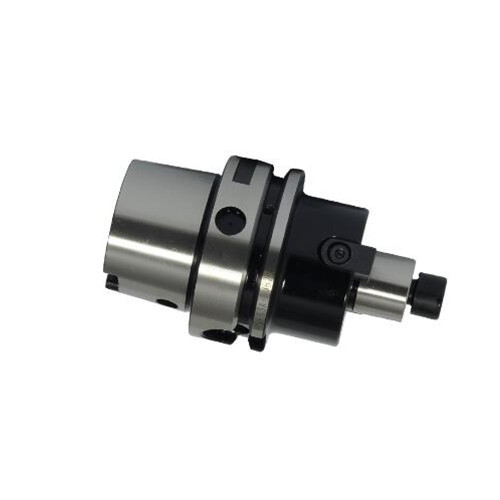

एचएसके सीएनसी मशीन के लिए चेहरे मिल धारक एचएसके 63 उपकरण धारक चेहरे मिल arbor
एचएसके फेस मिल आर्बर एफएमबी टूल होल्डर एक टूल होल्डर है जिसे विशेष रूप से फेस मिलिंग ऑपरेशन के लिए डिज़ाइन किया गया है। यह एचएसके (होल-शेफ्ट-केगेल) टूलिंग सिस्टम के साथ संगत है,जो उच्च गति मशीनिंग अनुप्रयोगों में इस्तेमाल किया एक लोकप्रिय टूलींग प्रणाली है.
एफएमबी उपकरण धारक का उपयोग मशीनिंग संचालन के दौरान एक चेहरे की मिल कटर को सुरक्षित रूप से रखने के लिए किया जाता है। इसमें एक सटीक ग्राउंड कॉपर है जो सटीक और दोहराए जाने योग्य उपकरण की स्थिति सुनिश्चित करता है।उपकरण धारक भी एक clamping तंत्र है कि सुरक्षित रूप से जगह में चेहरे मिल कटर लॉक है, मशीनिंग के दौरान किसी भी आंदोलन को रोकने।
एचएसके फेस मिल आर्बर एफएमबी टूल होल्डर विभिन्न फेस मिल कटर को समायोजित करने के लिए विभिन्न आकारों में उपलब्ध है।यह आम तौर पर उच्च गति चेहरे पीस संचालन के लिए सीएनसी मशीनिंग केंद्रों और पीस मशीनों में प्रयोग किया जाता है, जैसे कि समतल सतहें बनाना, सामग्री को हटाना या खांचे बनाना।
कुल मिलाकर, एचएसके फेस मिल आर्बर एफएमबी टूल होल्डर फेस मिलिंग ऑपरेशन के लिए एक विश्वसनीय और कुशल टूल होल्डर है, जो उत्कृष्ट सटीकता और स्थिरता प्रदान करता है।
Hsk 63 उपकरण धारक विनिर्देश
1Hsk फेस फ्रिलिंग कटर सामग्रीः 40Cr, 20CrMnTi
2प्रकार: एफएमए, एफएमबी
3, Hsk फेस फ्रिलिंग होल्डर मॉडल: FMA25.4, एफएमए31.75, एफएमए38.1, एफएमए50.8
FMB22, FMB27, FMB32, FMB40,
4, सटीकताः 0.005 मिमी
5, कठोरताः 52-58HRC
6, एचएसके उपकरण धारक उपयोगः शेल मिल कटर की तरह रखने के लिए
7, मानकः MAS403BT, DIN69871, CATEE ANSI B5.50, DIN2080,
8, सतह; गर्मी उपचार, रेत विस्फोट
| मॉडल | d | ए | L1 | D |
| HSK50-FMB16-50 | 16 | 50 | 17 | 38 |
| HSK50-FMB22-60 | 22 | 60 | 19 | 48 |
| HSK50-FMB27-60 | 27 | 60 | 21 | 58 |
| HSK50-FMB32-60 | 32 | 60 | 24 | 78 |
| HSK63-FMB16-50 | 16 | 50 | 17 | 38 |
| HSK63-FMB22-50 | 22 | 50 | 19 | 48 |
| HSK63-FMB27-60 | 27 | 60 | 21 | 58 |
| HSK63-FMB32-60 | 32 | 60 | 24 | 78 |
| HSK63-FMB40-60 | 40 | 60 | 27 | 88 |
| HSK63-FMB16-100 | 16 | 100 | 17 | 38 |
| HSK63-FMB22-100 | 22 | 100 | 19 | 48 |
| HSK63-FMB27-100 | 27 | 100 | 21 | 58 |
| HSK63-FMB32-100 | 32 | 100 | 24 | 78 |
| HSK63-FMB40-100 | 40 | 100 | 27 | 88 |
| HSK80-FMB22-50 | 22 | 50 | 19 | 48 |
| HSK80-FMB27-50 | 27 | 50 | 21 | 58 |
| HSK80-FMB32-60 | 32 | 60 | 24 | 78 |
| HSK80-FMB40-60 | 40 | 60 | 27 | 88 |
| HSK100-FMB22-50 | 22 | 50 | 19 | 48 |
| HSK100-FMB27-50 | 27 | 50 | 21 | 58 |
| HSK100-FMB32-50 | 32 | 50 | 24 | 78 |
| HSK100-FMB40-60 | 40 | 60 | 27 | 88 |
| HSK100-FMB60-70 | 60 | 70 | 40 | 130 |
एचएसके फेस मिल टूल होल्डर एक प्रकार का टूल होल्डर है जिसका उपयोग मिलिंग मशीनों में किया जाता है। एचएसके "होल टेपर शैंक" के लिए खड़ा है, जो टूल होल्डर में उपयोग किए जाने वाले कॉपर डिजाइन को संदर्भित करता है।एचएसके कॉपर उच्च स्तर की सटीकता और कठोरता प्रदान करता हैउच्च गति वाले मशीनिंग अनुप्रयोगों के लिए उपयुक्त है।
मोटाई मिल उपकरण धारक विशेष रूप से मोटाई मिल काटने वाले मशीनों को पकड़ने के लिए डिज़ाइन किया गया है, जिनका उपयोग सपाट सतहों को मशीनीकरण करने के लिए किया जाता है। उपकरण धारक मोटाई मिल काटने वाले मशीन को सुरक्षित रूप से पकड़ता है,यह रोटेशन और सामग्री काटने के लिए अनुमति देता है.
एचएसके फेस मिल टूल धारक विभिन्न आकारों और प्रकारों में आते हैं ताकि विभिन्न फेस मिल कटर और फ्रीजिंग मशीनों को समायोजित किया जा सके।वे आम तौर पर एक छोर पर चेहरे मिल कटर को संलग्न करने के लिए एक निकला हुआ किनारा है और दूसरे छोर पर मिलिंग मशीन धुरी में सम्मिलित करने के लिए एक कॉपर शंकु है.
एचएसके फेस मिल टूल धारक का उपयोग करके मशीनिंग सटीकता और उत्पादकता में सुधार किया जा सकता है, क्योंकि सटीक कॉपर डिजाइन एक तंग फिट सुनिश्चित करता है और मशीनिंग संचालन के दौरान कंपन को कम करता है।
